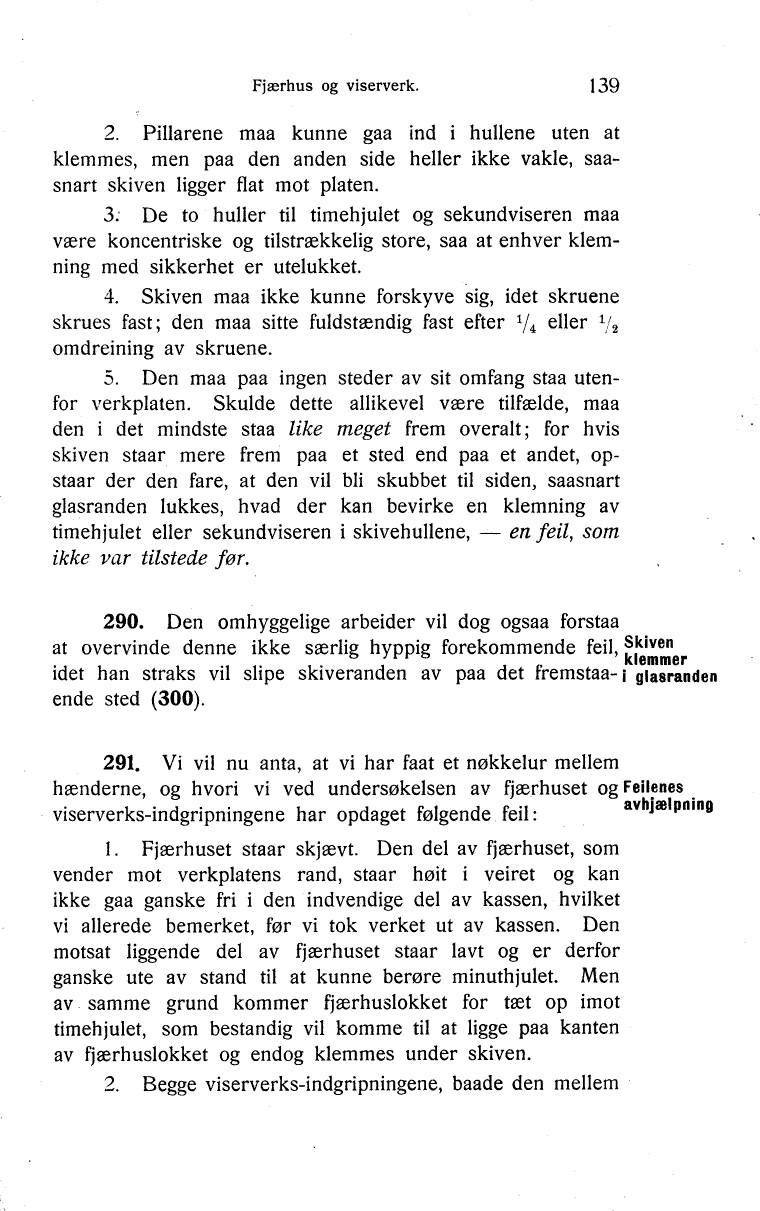

Full resolution (TIFF) - On this page / på denna sida - Fjærhus og viserverk

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

2. Pillarene maa kunne gaa ind i hullene uten at
klemmes, men paa den anden side heller ikke vakle,
saasnart skiven ligger flat mot platen.

3. De to huller til timehjulet og sekundviseren maa
være koncentriske og tilstrækkelig store, saa at enhver
klemning med sikkerhet er utelukket.

4. Skiven maa ikke kunne forskyve sig, idet skruene
skrues fast; den maa sitte fuldstændig fast efter 1/4 eller 1/2
omdreining av skruene.

5. Den maa paa ingen steder av sit omfang staa
utenfor verkplaten. Skulde dette allikevel være tilfælde, maa
den i det mindste staa like meget frem overalt; for hvis
skiven staar mere frem paa et sted end paa et andet,
opstaar der den fare, at den vil bli skubbet til siden, saasnart
glasranden lukkes, hvad der kan bevirke en klemning av
timehjulet eller sekundviseren i skivehullene, – en feil, som
ikke var tilstede før.


Skiven klemmer i glasranden

290. Den omhyggelige arbeider vil dog ogsaa forstaa
at overvinde denne ikke særlig hyppig forekommende feil,
idet han straks vil slipe skiveranden av paa det
fremstaaende sted (300).

Feilenes avhjælpning

291. Vi vil nu anta, at vi har faat et nøkkelur mellem
hænderne, og hvori vi ved undersøkelsen av fjærhuset og
viserverksindgripningene har opdaget følgende feil:

1. Fjærhuset staar skjævt. Den del av fjærhuset, som
vender mot verkplatens rand, staar høit i veiret og kan
ikke gaa ganske fri i den indvendige del av kassen, hvilket
vi allerede bemerket, før vi tok verket ut av kassen. Den
motsat liggende del av fjærhuset staar lavt og er derfor
ganske ute av stand til at kunne berøre minuthjulet. Men
av samme grund kommer fjærhuslokket for tæt op imot
timehjulet, som bestandig vil komme til at ligge paa kanten
av fjærhuslokket og endog klemmes under skiven.

2. Begge viserverks-indgripningene, baade den mellem
