mellem vekselhjulet og mellemhjulet. Man vil da se, at denne
indgripning efter nogen tids forløp vil støte saaledes paa,

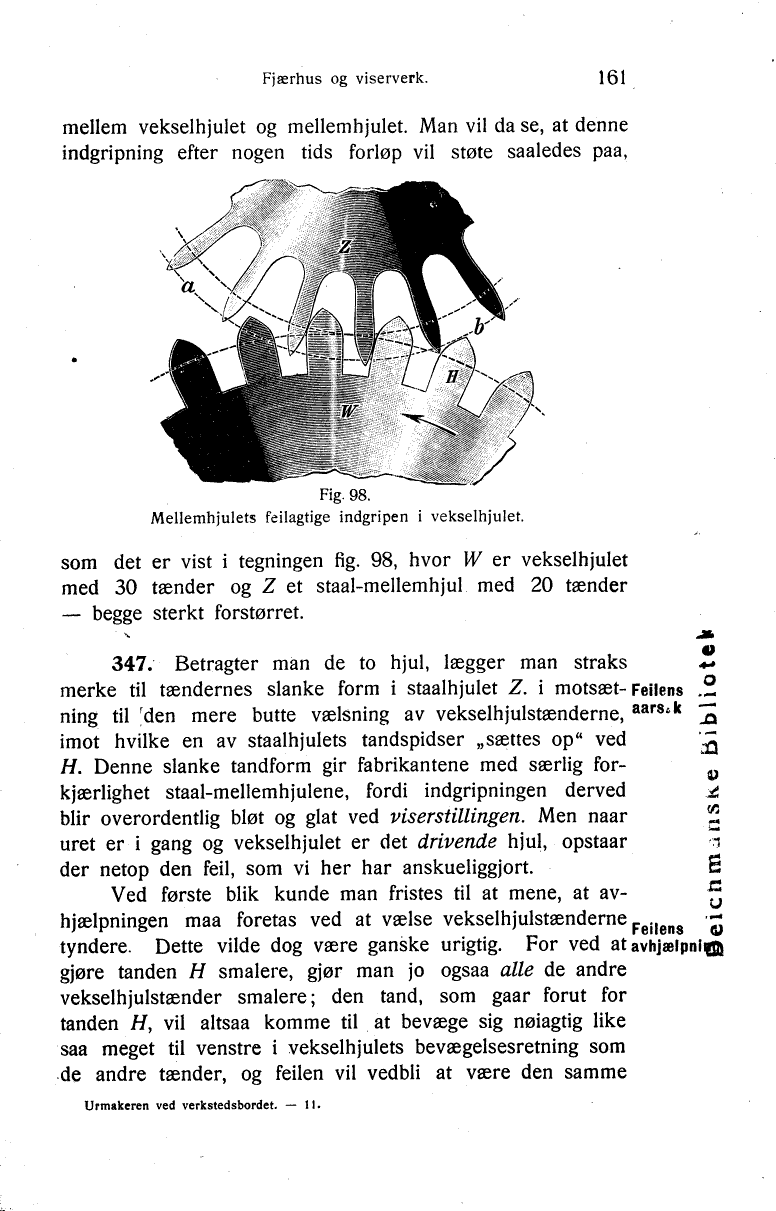

som det er vist i tegningen fig. 98, hvor W er vekselhjulet
med 30 tænder og Z et staal-mellemhjul med 20 tænder
— begge sterkt forstørret.
illustration placeholder
Fig. 98.
Mellemhjulets feilagtige indgripen i vekselhjulet.

Feilens aarsak

347.
Betragter man de to hjul, lægger man straks
merke til tændernes slanke form i staalhjulet Z i
motsætning til den mere butte vælsning av vekselhjulstænderne,
imot hvilke en av staalhjulets tandspidser „sættes op" ved
H. Denne slanke tandform gir fabrikantene med særlig
forkjærlighet staal-mellemhjulene, fordi indgripningen derved
blir overordentlig bløt og glat ved viserstillingen. Men naar
uret er i gang og vekselhjulet er det drivende hjul, opstaar
der netop den feil, som vi her har anskueliggjort.

Feilens avhjælpning

Ved første blik kunde man fristes til at mene, at
avhjælpningen maa foretas ved at vælse vekselhjulstænderne
tyndere. Dette vilde dog være ganske urigtig. For ved at
gjøre tanden H smalere, gjør man jo ogsaa alle de andre
vekselhjulstænder smalere; den tand, som gaar forut for
tanden H, vil altsaa komme til at bevæge sig nøiagtig like
saa meget til venstre i vekselhjulets bevægelsesretning som
de andre tænder, og feilen vil vedbli at være den samme
