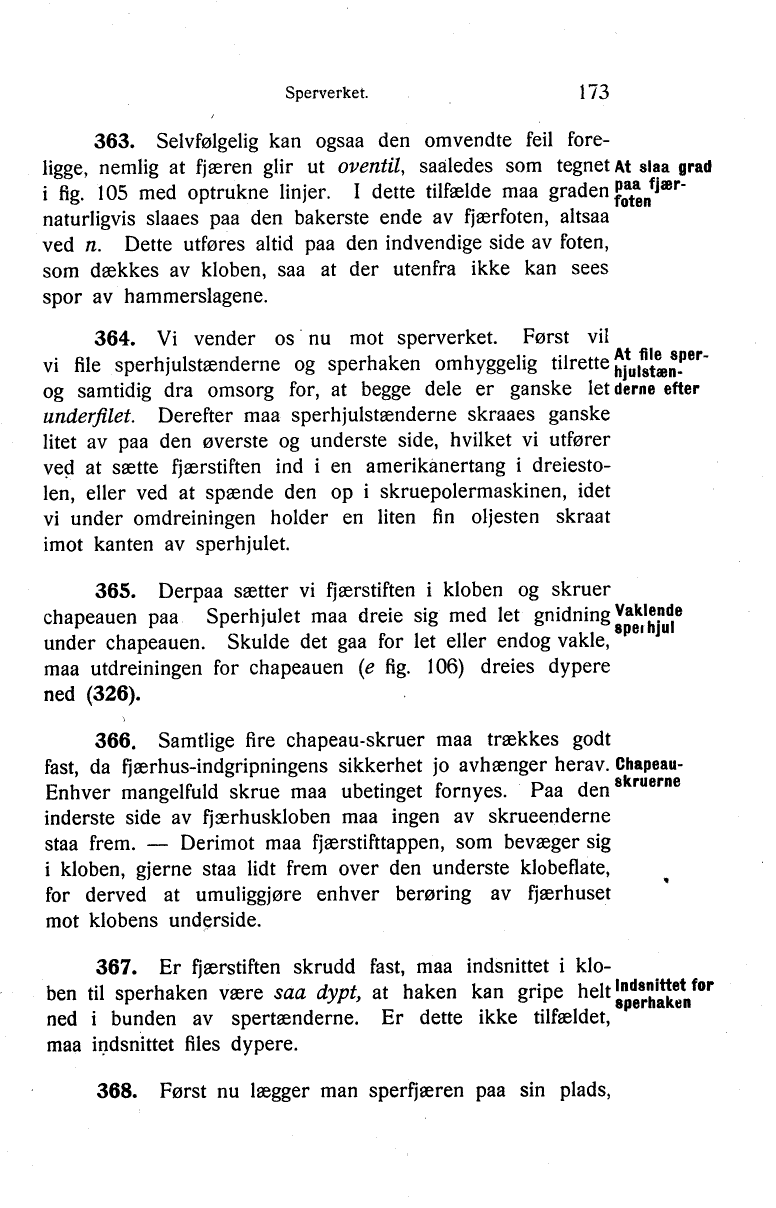

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

At slaa grad paa fjærfoten

363.
Selvfølgelig kan ogsaa den omvendte feil
foreligge, nemlig at fjæren glir ut oventil, saaledes som tegnet
i fig. 105 med optrukne linjer. I dette tilfælde maa graden
naturligvis slaaes paa den bakerste ende av fjærfoten, altsaa
ved n. Dette utføres altid paa den indvendige side av foten,
som dækkes av kloben, saa at der utenfra ikke kan sees
spor av hammerslagene.

At file sperhjulstænderne efter

364.
Vi vender os nu mot sperverket. Først vil
vi file sperhjulstænderne og sperhaken omhyggelig tilrette
og samtidig dra omsorg for, at begge dele er ganske let
underfilet. Derefter maa sperhjulstænderne skraaes ganske
litet av paa den øverste og underste side, hvilket vi utfører
ved at sætte fjærstiften ind i en amerikanertang i
dreiestolen, eller ved at spænde den op i skruepolermaskinen, idet
vi under omdreiningen holder en liten fin oljesten skraat
imot kanten av sperhjulet.

Vaklende sperhjul

365.
Derpaa sætter vi fjærstiften i kloben og skruer
chapeauen paa Sperhjulet maa dreie sig med let gnidning
under chapeauen. Skulde det gaa for let eller endog vakle,
maa utdreiningen for chapeauen (e fig. 106) dreies dypere
ned (326).

Chapeau-skruerne

366.
Samtlige fire chapeau-skruer maa trækkes godt
fast, da fjærhus-indgripningens sikkerhet jo avhænger herav.
Enhver mangelfuld skrue maa ubetinget fornyes. Paa den
inderste side av fjærhuskloben maa ingen av skrueenderne
staa frem. — Derimot maa fjærstifttappen, som bevæger sig
i kloben, gjerne staa lidt frem over den underste klobeflate,
for derved at umuliggjøre enhver berøring av fjærhuset
mot klobens underside.

Indsnittet for sperhaken

367.
Er fjærstiften skrudd fast, maa indsnittet i
kloben til sperhaken være saa dypt, at haken kan gripe helt
ned i bunden av spertænderne. Er dette ikke tilfældet,
maa indsnittet files dypere.

At lægge sperfjæren dypere

368. Først nu lægger man sperfjæren paa sin plads,
