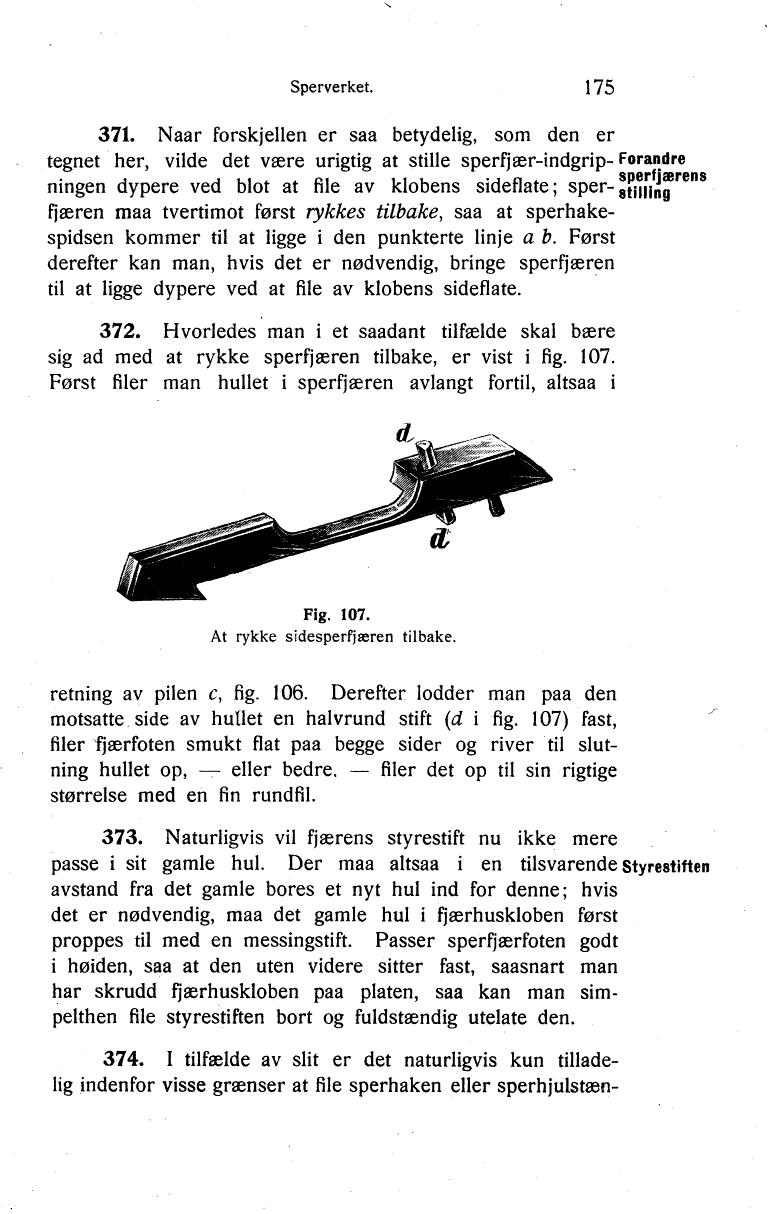

Forandre sperfjærens stilling

371.
Naar forskjellen er saa betydelig, som den er
tegnet her, vilde det være urigtig at stille
sperfjær-indgripningen dypere ved blot at file av klobens sideflate;
sperfjæren maa tvertimot først rykkes tilbake, saa at
sperhakespidsen kommer til at ligge i den punkterte linje a b. Først
derefter kan man, hvis det er nødvendig, bringe sperfjæren
til at ligge dypere ved at file av klobens sideflate.

372. Hvorledes man i et saadant tilfælde skal bære
sig ad med at rykke sperfjæren tilbake, er vist i fig. 107.
Først filer man hullet i sperfjæren avlangt fortil, altsaa i
retning av pilen c, fig. 106. Derefter lodder man paa den
motsatte side av hullet en halvrund stift (d i fig. 107) fast,
filer fjærfoten smukt flat paa begge sider og river til
slutning hullet op, — eller bedre, — filer det op til sin rigtige
størrelse med en fin rundfil.
illustration placeholder
Fig. 107.
At rykke sidesperfjæren tilbake.

Styrestiften

373.
Naturligvis vil fjærens styrestift nu ikke mere
passe i sit gamle hul. Der maa altsaa i en tilsvarende
avstand fra det gamle bores et nyt hul ind for denne; hvis
det er nødvendig, maa det gamle hul i fjærhuskloben først
proppes til med en messingstift. Passer sperfjærfoten godt
i høiden, saa at den uten videre sitter fast, saasnart man
har skrudd fjærhuskloben paa platen, saa kan man
simpelthen file styrestiften bort og fuldstændig utelate den.

At skaane kloben

374.
I tilfælde av slit er det naturligvis kun
tilladelig indenfor visse grænser at file sperhaken eller
