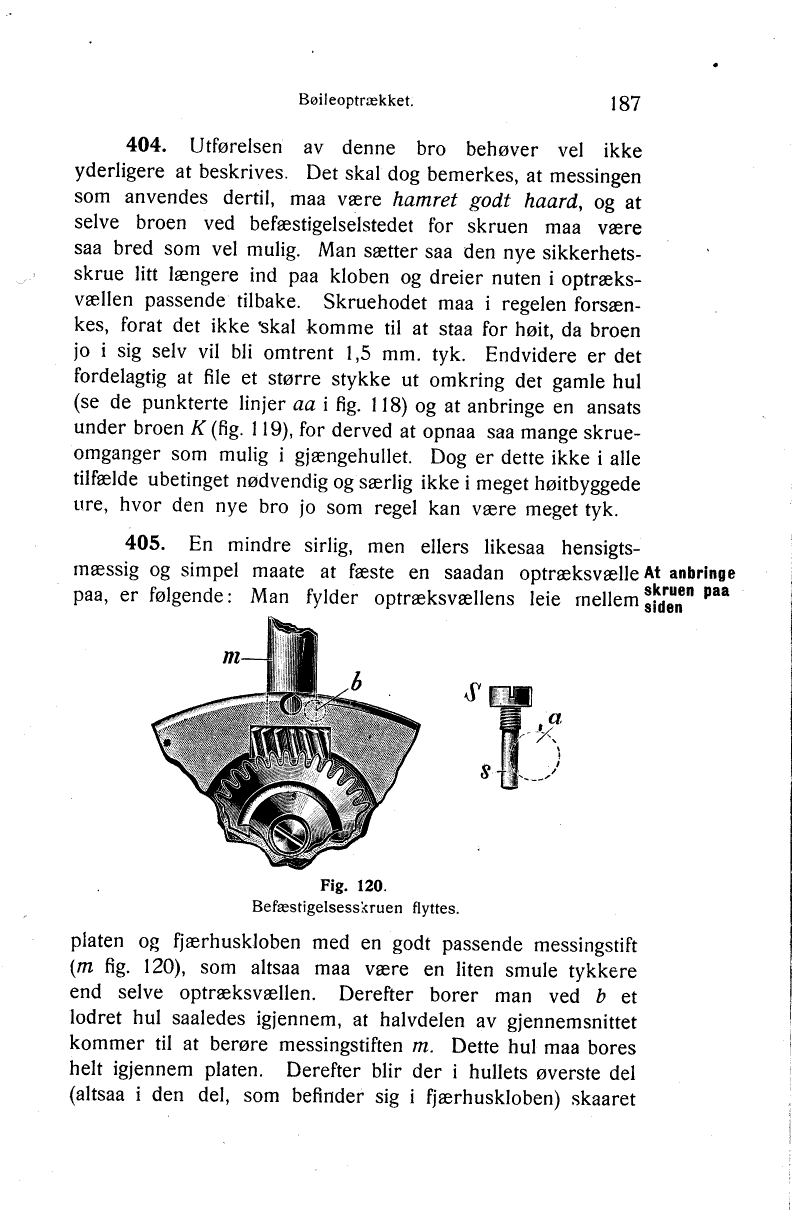

404. Utførelsen av denne bro behøver vel ikke
yderligere at beskrives. Det skal dog bemerkes, at messingen
som anvendes dertil, maa være hamret godt haard, og at
selve broen ved befæstigelseistedet for skruen maa være
saa bred som vel mulig. Man sætter saa den nye
sikkerhetsskrue litt længere ind paa kloben og dreier nuten i
optræksvællen passende tilbake. Skruehodet maa i regelen
forsænkes, forat det ikke skal komme til at staa for høit, da broen
jo i sig selv vil bli omtrent 1,5 mm. tyk. Endvidere er det
fordelagtig at file et større stykke ut omkring det gamle hul
(se de punkterte linjer aa i fig. 118) og at anbringe en ansats
under broen K (fig. 119), for derved at opnaa saa mange
skrueomganger som mulig i gjængehullet. Dog er dette ikke i alle
tilfælde ubetinget nødvendig og særlig ikke i meget høitbyggede
ure, hvor den nye bro jo som regel kan være meget tyk.

<b>At anbringe skruen paa siden
illustration placeholder

Fig. 120.</b>
Befæstigelsesskruen flyttes.

405. En mindre sirlig, men ellers likesaa
hensigtsmæssig og simpel maate at fæste en saadan optræksvælle
paa, er følgende: Man fylder optræksvællens leie mellem
platen og fjærhuskloben med en godt passende messingstift
(m fig. 120), som altsaa maa være en liten smule tykkere
end selve optræksvællen. Derefter borer man ved b et
lodret hul saaledes igjennem, at halvdelen av gjennemsnittet
kommer til at berøre messingstiften m. Dette hul maa bores
helt igjennem platen. Derefter blir der i hullets øverste del
(altsaa i den del, som befinder sig i fjærhuskloben) skaaret
