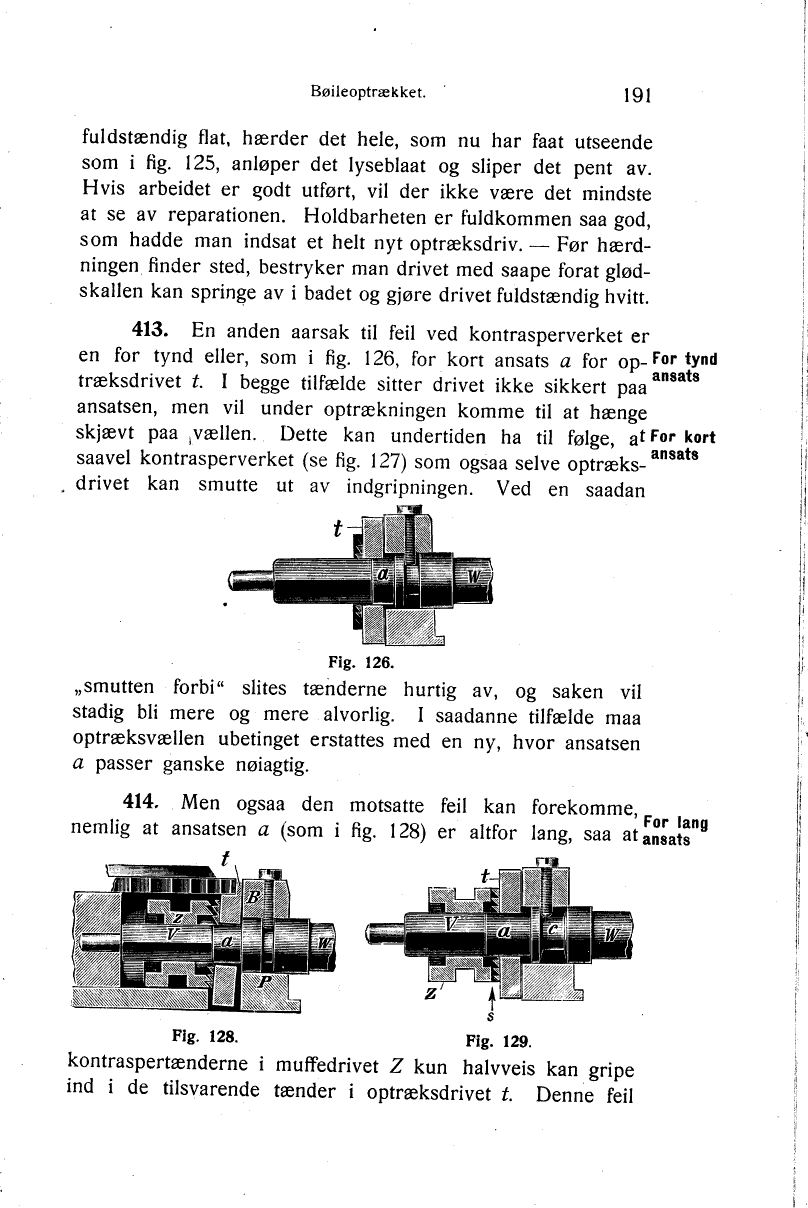

fuldstændig flat, hærder det hele, som nu har faat utseende
som i fig. 125, anløper det lyseblaat og sliper det pent av.
Hvis arbeidet er godt utført, vil der ikke være det mindste
at se av reparationen. Holdbarheten er fuldkommen saa god,
som hadde man indsat et helt nyt optræksdriv. — Før
hærdningen finder sted, bestryker man drivet med saape forat
glødskallen kan springe av i badet og gjøre drivet fuldstændig hvitt.

For tynd ansats

For kort ansats

413.
En anden aarsak til feil ved kontrasperverket er
en for tynd eller, som i fig. 126, for kort ansats a for
optræksdrivet t. I begge tilfælde sitter drivet ikke sikkert paa
ansatsen, men vil under optrækningen komme til at hænge
skjævt paa vællen. Dette kan undertiden ha til følge, at
saavel kontrasperverket (se fig. 127) som ogsaa selve
optræksdrivet kan smutte ut av indgripningen. Ved en saadan
„smutten forbi" slites tænderne hurtig av, og saken vil
stadig bli mere og mere alvorlig. I saadanne tilfælde maa
optræksvællen ubetinget erstattes med en ny, hvor ansatsen
a passer ganske nøiagtig.
illustration placeholder
Fig. 126.

For lang ansats

414,
Men ogsaa den motsatte feil kan forekomme,
nemlig at ansatsen a (som i fig. 128) er altfor lang, saa at
kontraspertænderne i muffedrivet Z kun halvveis kan gripe
ind i de tilsvarende tænder i optræksdrivet t. Denne feil
illustration placeholder
Fig. 128.

illustration placeholder
Fig. 129.
