længe rundt, til det er ganske villig. Paa denne maate blir
der kun slipt av paa det sted, hvor klemningen foregaar.

For lang ansatsskrue

436.
Paa fjærhuslokkets indvendige side maa man
altid se efter — og navnlig hvis man har skruet
stopperhjulets ansatsskrue fastere til —, om enden av skruen ikke
staar frem over flaten; i fornødent fald maa skruen kortes av.

Vaklende stopperhjul

437.
Skulde stopperhjulet ha for megen høideluft, maa
putzen dreies lavere i universaldreiestolen. Skulde det vakle,
fordi putzens diameter er for liten, er der ikke andet at gjøre
end at fremstille en ny utdreining med en passende større
putz paa et andet sted av fjærhuslokket, saaledes som
beskrevet i avsnittene 455 og 456. Det samme arbeide maa
utføres, hvis den i avsnittet 434 under punkt 1 opførte feil
skulde foreligge.
illustration placeholder

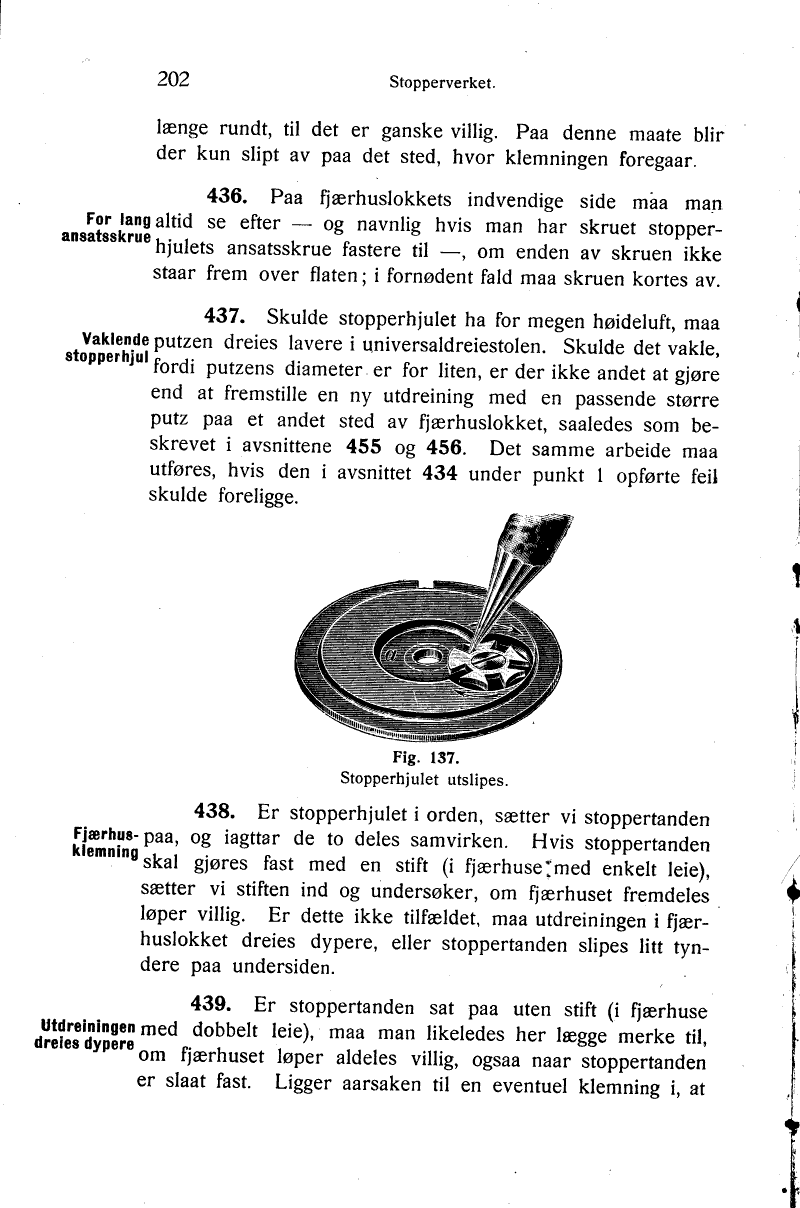

Fig. 137.
Stopperhjulet utslipes.

Fjærhusklemning

438.
Er stopperhjulet i orden, sætter vi stoppertanden
paa, og iagttar de to deles Samvirken. Hvis stoppertanden
skal gjøres fast med en stift (i fjærhuse med enkelt leie),
sætter vi stiften ind og undersøker, om fjærhuset fremdeles
løper villig. Er dette ikke tilfældet, maa utdreiningen i
fjærhuslokket dreies dypere, eller stoppertanden slipes litt
tyndere paa undersiden.

Utdreiningen dreies dypere

439.
Er stoppertanden sat paa uten stift (i fjærhuse
med dobbelt leie), maa man likeledes her lægge merke til,
om fjærhuset løper aldeles villig, ogsaa naar stoppertanden
er slaat fast. Ligger aarsaken til en eventuel klemning i, at
