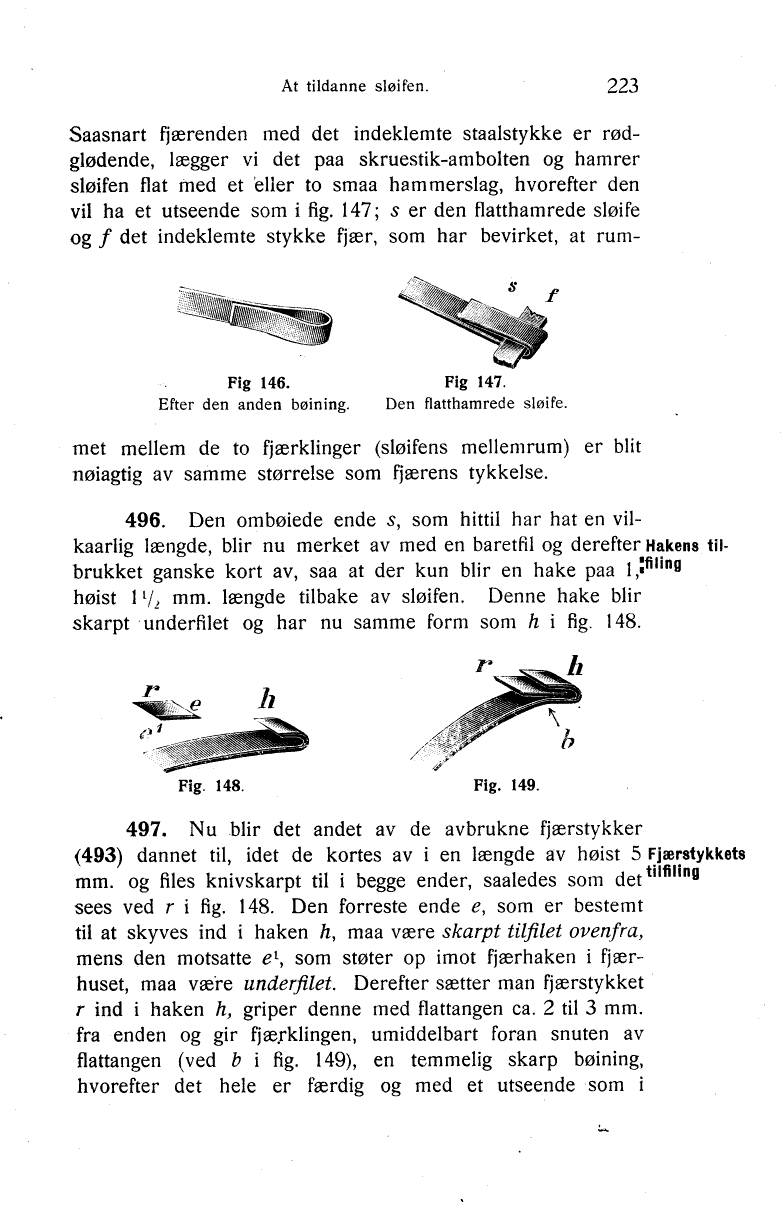

Saasnart fjærenden med det indeklemte staalstykke er
rødglødende, lægger vi det paa skruestik-ambolten og hamrer
sløifen flat med et eller to smaa hammerslag, hvorefter den
vil ha et utseende som i fig. 147; s er den flatthamrede sløife
og f det indeklemte stykke fjær, som har bevirket, at
rummet mellem de to fjærklinger (sløifens mellemrum) er blit
nøiagtig av samme størrelse som fjærens tykkelse.
illustration placeholder
Fig 146.
Efter den anden bøining.

illustration placeholder
Fig 147.
Den flatthamrede sløife.

Hakens tilfiling

496.
Den ombøiede ende s, som hittil har hat en
vilkaarlig længde, blir nu merket av med en baretfil og derefter
brukket ganske kort av, saa at der kun blir en hake paa 1,
høist 11/2 mm. længde tilbake av sløifen. Denne hake blir
skarpt underfilet og har nu samme form som h i fig. 148.
illustration placeholder
Fig. 148.

illustration placeholder
Fig. 149.

Fjærstykkets tilfiling

497.
Nu blir det andet av de avbrukne fjærstykker
(493) dannet til, idet de kortes av i en længde av høist 5
mm. og files knivskarpt til i begge ender, saaledes som det
sees ved r i fig. 148. Den forreste ende e, som er bestemt
til at skyves ind i haken h, maa være skarpt tilfilet ovenfra,
mens den motsatte e1 som støter op imot fjærhaken i
fjærhuset, maa være underfilet. Derefter sætter man fjærstykket
r ind i haken h, griper denne med flattangen ca. 2 til 3 mm.
fra enden og gir fjærklingen, umiddelbart foran snuten av
flattangen (ved b i fig. 149), en temmelig skarp bøining,
hvorefter det hele er færdig og med et utseende som i
