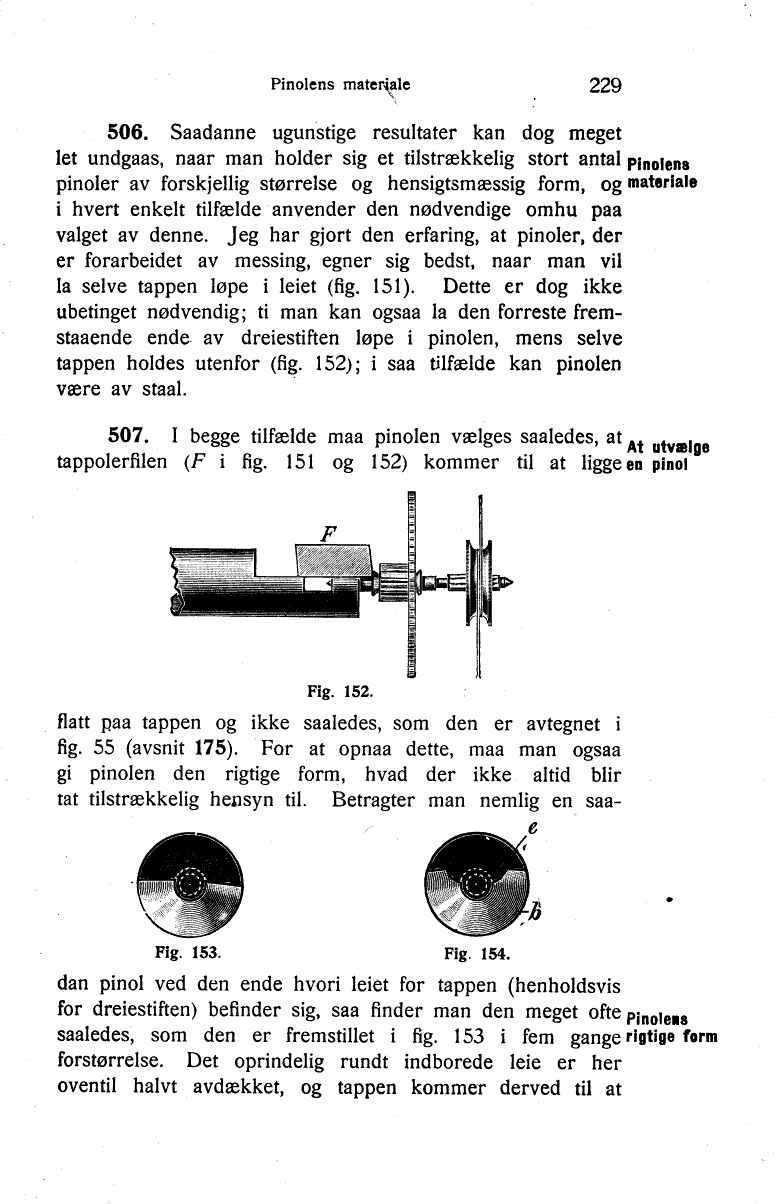

Pinolens materiale

506.
Saadanne ugunstige resultater kan dog meget
let undgaas, naar man holder sig et tilstrækkelig stort antal
pinoler av forskjellig størrelse og hensigtsmæssig form, og
i hvert enkelt tilfælde anvender den nødvendige omhu paa
valget av denne. Jeg har gjort den erfaring, at pinoler, der
er forarbeidet av messing, egner sig bedst, naar man vil
la selve tappen løpe i leiet (fig. 151). Dette er dog ikke
ubetinget nødvendig; ti man kan ogsaa la den forreste
fremstaaende ende av dreiestiften løpe i pinolen, mens selve
tappen holdes utenfor (fig. 152); i saa tilfælde kan pinolen
være av staal.

At utvælge en pinol

illustration placeholder
Fig. 152.

507. I begge tilfælde maa pinolen vælges saaledes, at
tappolerfilen (F i fig. 151 og 152) kommer til at ligge
flatt paa tappen og ikke saaledes, som den er avtegnet i
fig. 55 (avsnit 175). For at opnaa dette, maa man ogsaa
gi pinolen den rigtige form, hvad der ikke altid blir
tat tilstrækkelig hensyn til.

illustration placeholder
Fig. 153. Pinolens forkjerte form

Betragter man nemlig en
saadan pinol ved den ende hvori leiet for tappen (henholdsvis
for dreiestiften) befinder sig, saa finder man den meget ofte
saaledes, som den er fremstillet i fig. 153 i fem gange
forstørrelse. Det oprindelig rundt indborede leie er her
oventil halvt avdækket, og tappen kommer derved til at
