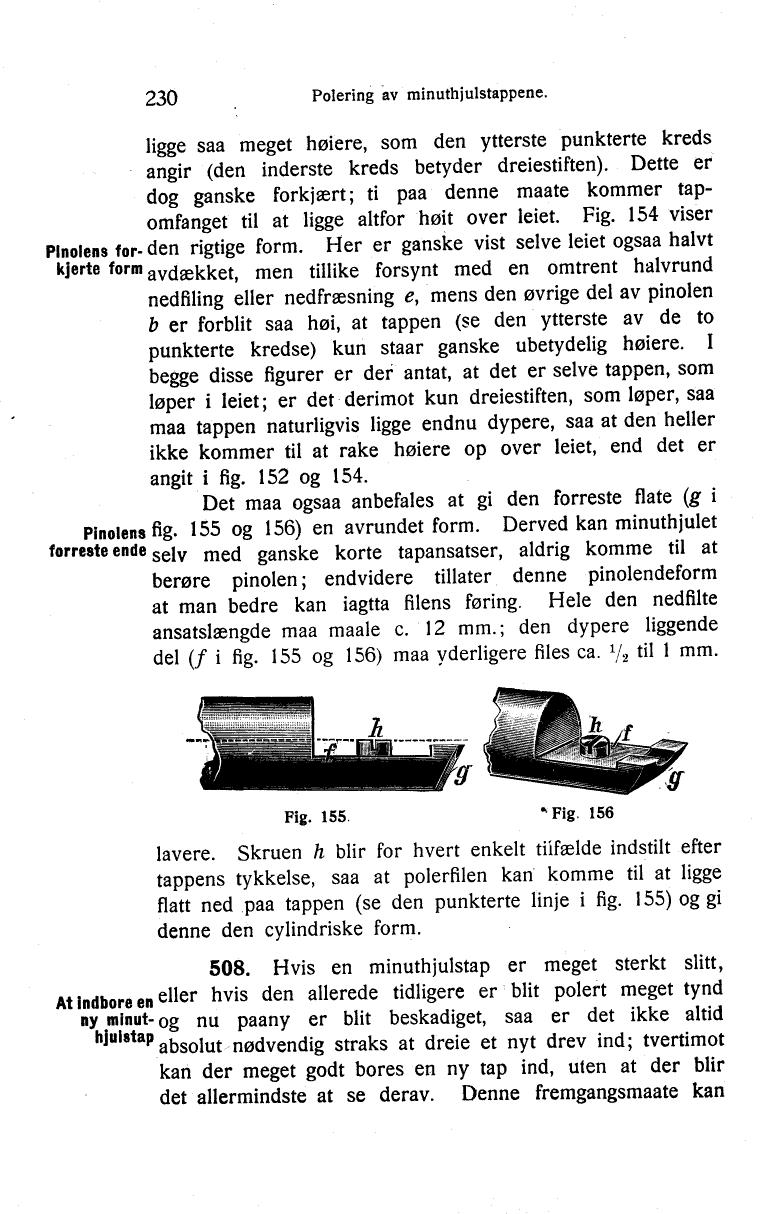

ligge saa meget høiere, som den ytterste punkterte kreds
angir (den inderste kreds betyder dreiestiften). Dette er
dog ganske forkjært; ti paa denne maate kommer
tapomfanget til at ligge altfor høit over leiet.

illustration placeholder
Fig. 154. Pinolens rigtige form

Fig. 154 viser den rigtige form. Her er ganske vist selve leiet ogsaa halvt
avdækket, men tillike forsynt med en omtrent halvrund
nedfiling eller nedfræsning e, mens den øvrige del av pinolen
b er forblit saa høi, at tappen (se den ytterste av de to
punkterte kredse) kun staar ganske ubetydelig høiere. I
begge disse figurer er der antat, at det er selve tappen, som
løper i leiet; er det derimot kun dreiestiften, som løper, saa
maa tappen naturligvis ligge endnu dypere, saa at den heller
ikke kommer til at rake høiere op over leiet, end det er
angit i fig. 152 og 154.

Pinolens forreste ende

Det maa ogsaa anbefales at gi den forreste flate (g i
fig. 155 og 156) en avrundet form. Derved kan minuthjulet
selv med ganske korte tapansatser, aldrig komme til at
berøre pinolen; endvidere tillater denne pinolendeform
at man bedre kan iagtta filens føring. Hele den nedfilte
ansatslængde maa maale c. 12 mm.; den dypere liggende
del (f i fig. 155 og 156) maa yderligere files ca. 1/2 til 1 mm. lavere. Skruen h blir for hvert enkelt tilfælde indstilt efter
tappens tykkelse, saa at polerfilen kan komme til at ligge
flatt ned paa tappen (se den punkterte linje i fig. 155) og gi
denne den cylindriske form.

illustration placeholder
Fig. 155

illustration placeholder
Fig. 156

At indbore en ny minuthjulstap

508.
Hvis en minuthjulstap er meget sterkt slitt,
eller hvis den allerede tidligere er blit polert meget tynd
og nu paany er blit beskadiget, saa er det ikke altid
absolut nødvendig straks at dreie et nyt drev ind; tvertimot
kan der meget godt bores en ny tap ind, uten at der blir
det allermindste at se derav. Denne fremgangsmaate kan
