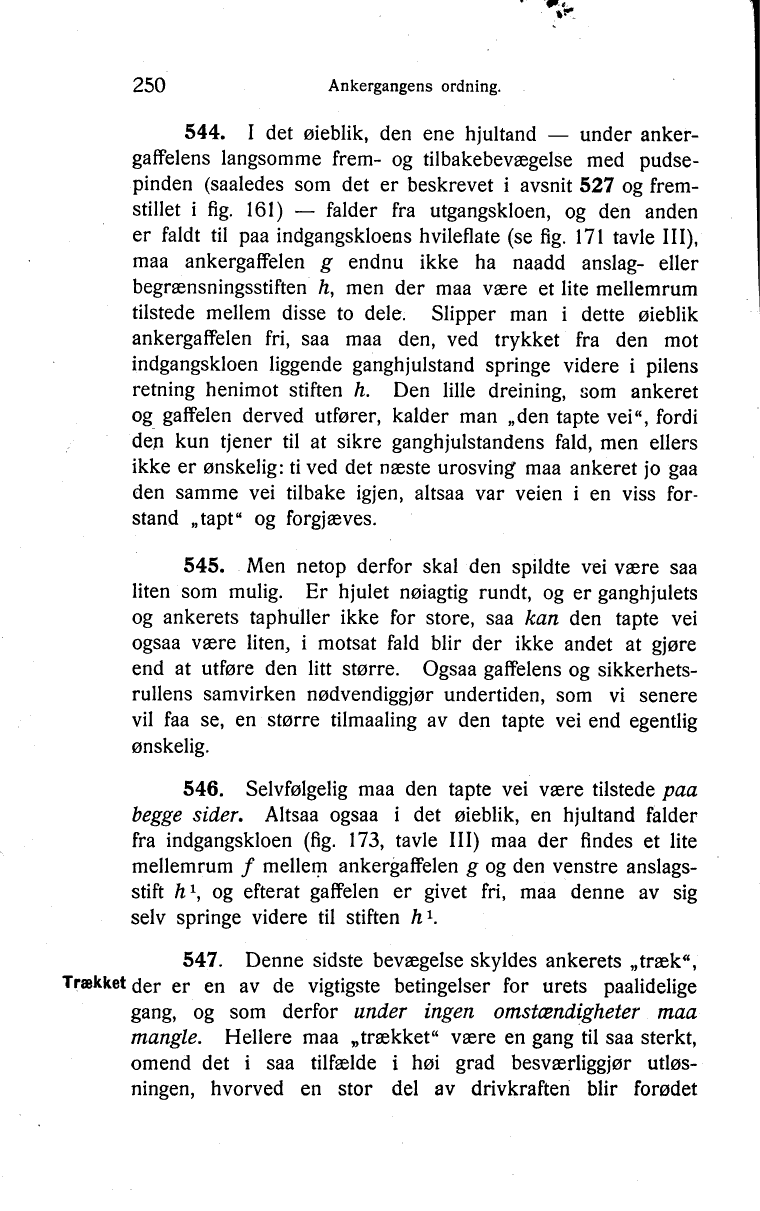

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

544. I det øieblik, den ene hjultand — under
ankergaffelens langsomme frem- og tilbakebevægelse med
pudsepinden (saaledes som det er beskrevet i avsnit 527 og
fremstillet i fig. 161) — falder fra utgangskloen, og den anden
er faldt til paa indgangskloens hvileflate (se fig. 171 tavle III),
maa ankergaffelen g endnu ikke ha naadd anslag- eller
begrænsningsstiften h, men der maa være et lite mellemrum
tilstede mellem disse to dele. Slipper man i dette øieblik
ankergaffelen fri, saa maa den, ved trykket fra den mot
indgangskloen liggende ganghjulstand springe videre i pilens
retning henimot stiften h. Den lille dreining, som ankeret
og gaffelen derved utfører, kalder man „den tapte vei", fordi
den kun tjener til at sikre ganghjulstandens fald, men ellers
ikke er ønskelig: ti ved det næste urosvingf maa ankeret jo gaa
den samme vei tilbake igjen, altsaa var veien i en viss
forstand „tapt" og forgjæves.

545. Men netop derfor skal den spildte vei være saa
liten som mulig. Er hjulet nøiagtig rundt, og er ganghjulets
og ankerets taphuller ikke for store, saa kan den tapte vei
ogsaa være liten, i motsat fald blir der ikke andet at gjøre
end at utføre den litt større. Ogsaa gaffelens og
sikkerhetsrullens samvirken nødvendiggjør undertiden, som vi senere
vil faa se, en større tilmaaling av den tapte vei end egentlig
ønskelig.

546. Selvfølgelig maa den tapte vei være tilstede paa
begge sider.
Altsaa ogsaa i det øieblik, en hjultand falder
fra indgangskloen (fig. 173, tavle III) maa der findes et lite
mellemrum f mellem ankergaffelen g og den venstre
anslagsstift h1 og efterat gaffelen er givet fri, maa denne av sig
selv springe videre til stiften h1.

Trækket

547.
Denne sidste bevægelse skyldes ankerets „træk",
der er en av de vigtigste betingelser for urets paalidelige
gang, og som derfor under ingen omstændigheter maa
mangle.
Hellere maa „trækket" være en gang til saa sterkt,
omend det i saa tilfælde i høi grad besværliggjør
utløsningen, hvorved en stor del av drivkraften blir forødet
