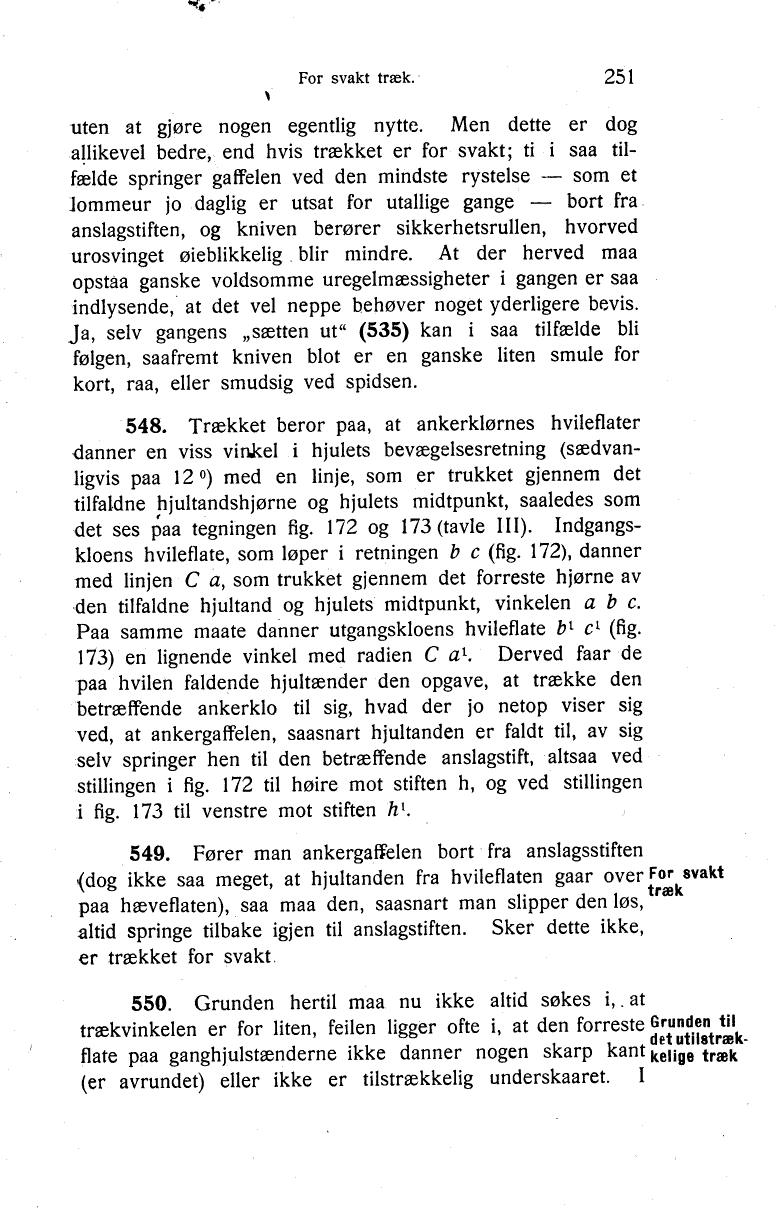

uten at gjøre nogen egentlig nytte. Men dette er dog
allikevel bedre, end hvis trækket er for svakt; ti i saa
tilfælde springer gaffelen ved den mindste rystelse — som et
lommeur jo daglig er utsat for utallige gange — bort fra
anslagstiften, og kniven berører sikkerhetsrullen, hvorved
urosvinget øieblikkelig blir mindre. At der herved maa
opstaa ganske voldsomme uregelmæssigheter i gangen er saa
indlysende, at det vel neppe behøver noget yderligere bevis.
Ja, selv gangens „sætten ut" (535) kan i saa tilfælde bli
følgen, saafremt kniven blot er en ganske liten smule for
kort, raa, eller smudsig ved spidsen.

548. Trækket beror paa, at ankerklørnes hvileflater
danner en viss vinkel i hjulets bevægelsesretning
(sædvanligvis paa 12°) med en linje, som er trukket gjennem det
tilfaldne hjultandshjørne og hjulets midtpunkt, saaledes som
det ses paa tegningen fig. 172 og 173 (tavle III).
Indgangskloens hvileflate, som løper i retningen b c (fig. 172), danner
med linjen C a, som trukket gjennem det forreste hjørne av
den tilfaldne hjultand og hjulets midtpunkt, vinkelen a b c.
Paa samme maate danner utgangskloens hvileflate b1 c1 (fig.
173) en lignende vinkel med radien C a1. Derved faar de
paa hvilen faldende hjultænder den opgave, at trække den
betræffende ankerklo til sig, hvad der jo netop viser sig
ved, at ankergaffelen, saasnart hjultanden er faldt til, av sig
selv springer hen til den betræffende anslagstift, altsaa ved
stillingen i fig. 172 til høire mot stiften h, og ved stillingen
i fig. 173 til venstre mot stiften h1.

For svakt træk

549.
Fører man ankergaffelen bort fra anslagsstiften
{dog ikke saa meget, at hjultanden fra hvileflaten gaar over
paa hæveflaten), saa maa den, saasnart man slipper den løs,
altid springe tilbake igjen til anslagstiften. Sker dette ikke,
er trækket for svakt.

Grunden til det utilstrækkelige træk

550.
Grunden hertil maa nu ikke altid søkes i, at
trækvinkelen er for liten, feilen ligger ofte i, at den forreste
flate paa ganghjulstænderne ikke danner nogen skarp kant
(er avrundet) eller ikke er tilstrækkelig underskaaret. I
