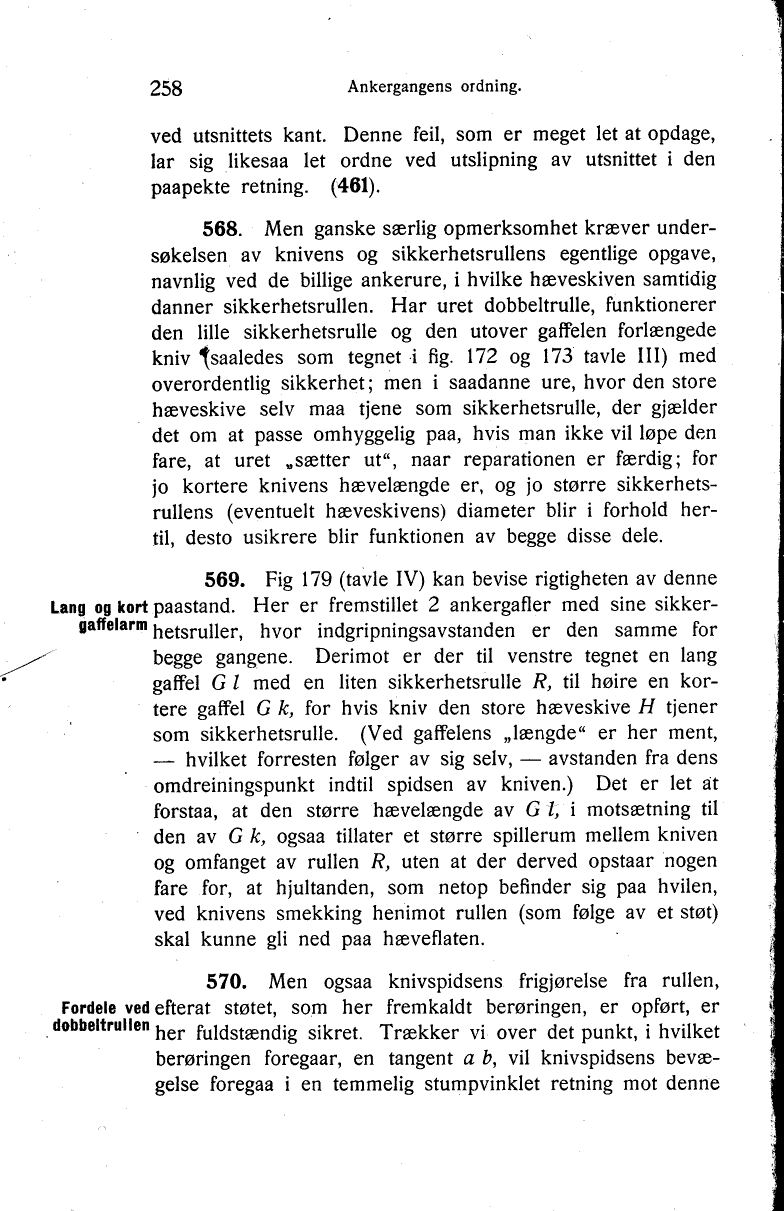

ved utsnittets kant. Denne feil, som er meget let at opdage,
lar sig likesaa let ordne ved utslipning av utsnittet i den
paapekte retning. (461).

568. Men ganske særlig opmerksomhet kræver
undersøkelsen av knivens og sikkerhetsrullens egentlige opgave,
navnlig ved de billige ankerure, i hvilke hæveskiven samtidig
danner sikkerhetsrullen. Har uret dobbeltrulle, funktionerer
den lille sikkerhetsrulle og den utover gaffelen forlængede
kniv (saaledes som tegnet i fig. 172 og 173 tavle III) med
overordentlig sikkerhet; men i saadanne ure, hvor den store
hæveskive selv maa tjene som sikkerhetsrulle, der gjælder
det om at passe omhyggelig paa, hvis man ikke vil løpe den
fare, at uret „sætter ut", naar reparationen er færdig; for
jo kortere knivens hævelængde er, og jo større
sikkerhetsrullens (eventuelt hæveskivens) diameter blir i forhold
hertil, desto usikrere blir funktionen av begge disse dele.

Lang og kort gaffelarm

569.
Fig 179 (tavle IV) kan bevise rigtigheten av denne
paastand. Her er fremstillet 2 ankergafler med sine
sikkerhetsruller, hvor indgripningsavstanden er den samme for
begge gangene. Derimot er der til venstre tegnet en lang
gaffel G l med en liten sikkerhetsrulle R, til høire en
kortere gaffel G k, for hvis kniv den store hæveskive H tjener
som sikkerhetsrulle. (Ved gaffelens „længde" er her ment,
— hvilket forresten følger av sig selv, — avstanden fra dens
omdreiningspunkt indtil spidsen av kniven.) Det er let at
forstaa, at den større hævelængde av G l, i motsætning til
den av G k, ogsaa tillater et større spillerum mellem kniven
og omfanget av rullen R, uten at der derved opstaar nogen
fare for, at hjultanden, som netop befinder sig paa hvilen,
ved knivens smekking henimot rullen (som følge av et støt)
skal kunne gli ned paa hæveflaten.

Fordele ved dobbeltrullen

570.
Men ogsaa knivspidsens frigjørelse fra rullen,
efterat støtet, som her fremkaldt berøringen, er opført, er
her fuldstændig sikret. Trækker vi over det punkt, i hvilket
berøringen foregaar, en tangent a b, vil knivspidsens
bevægelse foregaa i en temmelig stumpvinklet retning mot denne
