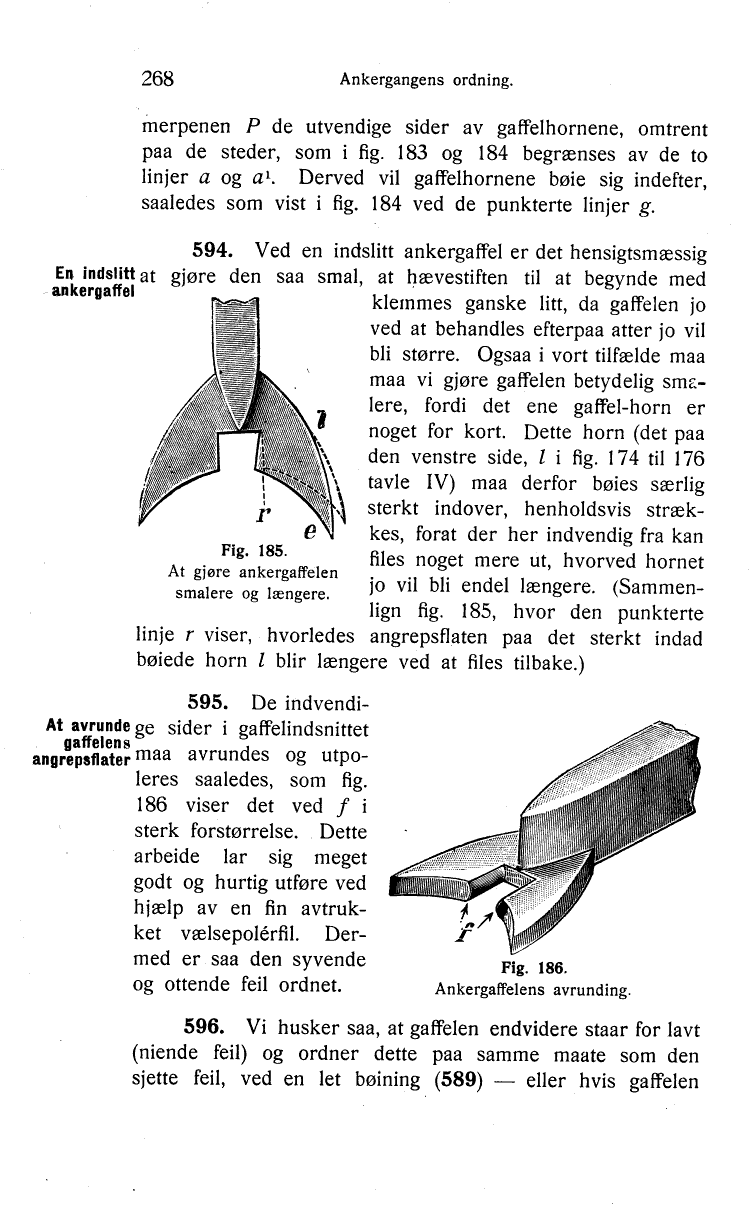

hammerpenen P de utvendige sider av gaffelhornene, omtrent
paa de steder, som i flg. 183 og 184 begrænses av de to
linjer a og a1 Derved vil gaffelhornene bøie sig indefter,
saaledes som vist i fig. 184 ved de punkterte linjer g.

En indslitt ankergaffel

594.
Ved en indslitt ankergaffel er det hensigtsmæssig
at gjøre den saa smal, at hævestiften til at begynde med
klemmes ganske litt, da gaffelen jo
ved at behandles efterpaa atter jo vil
bli større. Ogsaa i vort tilfælde maa
maa vi gjøre gaffelen betydelig
smalere, fordi det ene gaffel-horn er
noget for kort. Dette horn (det paa
den venstre side, l i fig. 174 til 176
tavle IV) maa derfor bøies særlig
sterkt indover, henholdsvis
strækkes, forat der her indvendig fra kan
files noget mere ut, hvorved hornet
jo vil bli endel længere.
(Sammenlign fig. 185, hvor den punkterte
linje r viser, hvorledes angrepsflaten paa det sterkt indad
bøiede horn l blir længere ved at files tilbake.)
illustration placeholder
Fig. 185.
At gjøre ankergaffelen smalere og længere.

At avrunde gaffelens angrepsflater

595.
De
indvendige sider i gaffelindsnittet
maa avrundes og
utpoleres saaledes, som fig.
186 viser det ved l i
sterk forstørrelse. Dette
arbeide lar sig meget
godt og hurtig utføre ved
hjælp av en fin
avtrukket vælsepolérfil.
Dermed er saa den syvende
og ottende feil ordnet.
illustration placeholder
Fig. 186.
Ankergaffelens avrunding.

596. Vi husker saa, at gaffelen endvidere staar for lavt
(niende feil) og ordner dette paa samme maate som den
sjette feil, ved en let bøining (589) — eller hvis gaffelen
