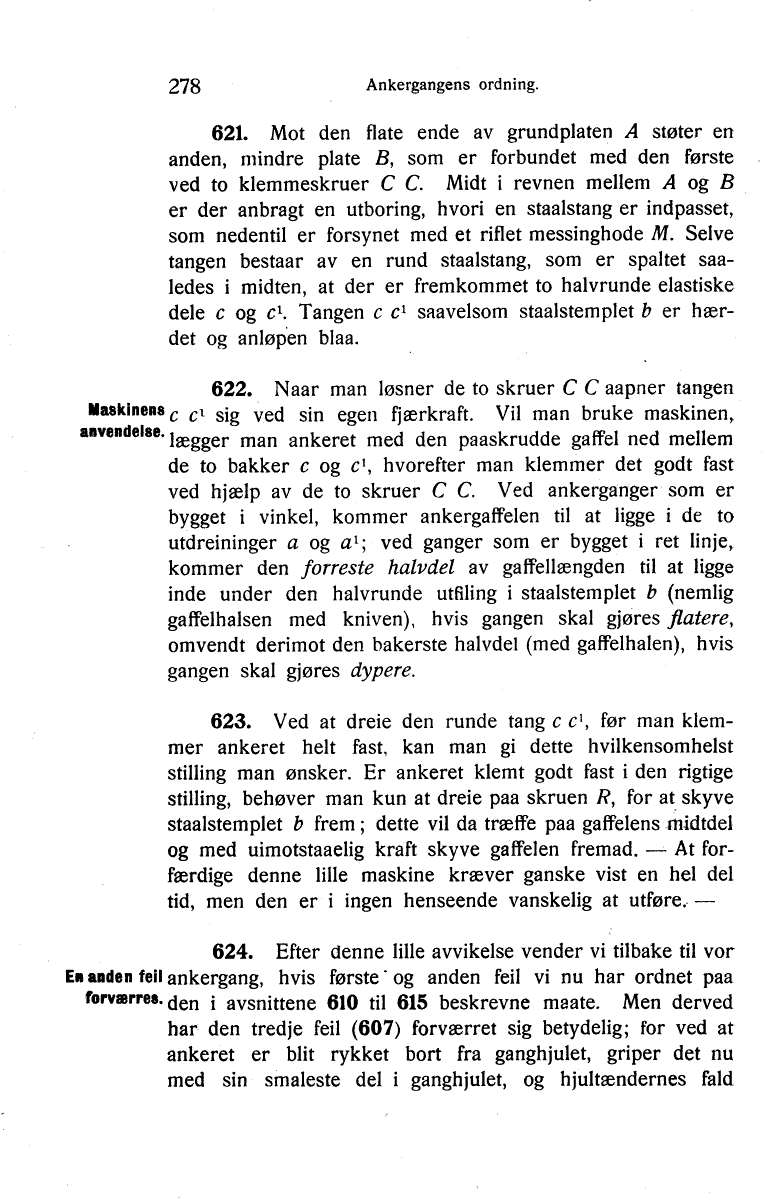

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

621. Mot den flate ende av grundplaten A støter en
anden, mindre plate B, som er forbundet med den første
ved to klemmeskruer C C. Midt i revnen mellem A og B
er der anbragt en utboring, hvori en staalstang er indpasset,
som nedentil er forsynet med et riflet messinghode M. Selve
tangen bestaar av en rund staalstang, som er spaltet
saaledes i midten, at der er fremkommet to halvrunde elastiske
dele c og c¹. Tangen c c¹ saavelsom staalstemplet b er
hærdet og anløpen blaa.

Maskinens anvendelse.

622. Naar man løsner de to skruer C C aapner tangen
c c¹ sig ved sin egen fjærkraft. Vil man bruke maskinen,
lægger man ankeret med den paaskrudde gaffel ned mellem
de to bakker c og c¹ hvorefter man klemmer det godt fast
ved hjælp av de to skruer C C. Ved ankerganger som er
bygget i vinkel, kommer ankergaffelen til at ligge i de to
utdreininger a og a¹; ved ganger som er bygget i ret linje,
kommer den forreste halvdel av gaffellængden til at ligge
inde under den halvrunde utfiling i staalstemplet b (nemlig
gaffelhalsen med kniven), hvis gangen skal gjøres flatere,
omvendt derimot den bakerste halvdel (med gaffelhalen), hvis
gangen skal gjøres dypere.

623. Ved at dreie den runde tang c c¹ før man
klemmer ankeret helt fast, kan man gi dette hvilkensomhelst
stilling man ønsker. Er ankeret klemt godt fast i den rigtige
stilling, behøver man kun at dreie paa skruen R, for at skyve
staalstemplet b frem; dette vil da træffe paa gaffelens midtdel
og med uimotstaaelig kraft skyve gaffelen fremad. — At
forfærdige denne lille maskine kræver ganske vist en hel del
tid, men den er i ingen henseende vanskelig at utføre. —

En anden feil forværres.

624. Efter denne lille avvikelse vender vi tilbake til vor
ankergang, hvis første og anden feil vi nu har ordnet paa
den i avsnittene 610 til 615 beskrevne maate. Men derved
har den tredje feil (607) forværret sig betydelig; for ved at
ankeret er blit rykket bort fra ganghjulet, griper det nu
med sin smaleste del i ganghjulet, og hjultændernes fald
