er derved blit endnu knappere indvendig i ankeret, utvendig
derimot rikeligere. Men dette bringer os ingenlunde i
forlegenhet. Tværtimot glæder vi os over, at vi igjen engang
kan faa leilighet til „at slaa tre fluer med ett smekk“.

Tre feil avhjælpes paa én gang.

625. Ankeret lar sig nemlig kun gjøre bredere ved, at
vi skyver en av dets stenpaletter litt utefter, og da der paa
utgangskloen ikke findes noget antræk (den fjerde feil), vælger
vi denne klo til forskyvningen, som vi da samtidig utfører
paa den maate, at ogsaa trækvinkelen blir gjort større. (Da
det i det foreliggende tilfælde kun er paa den ene side, der
ikke findes noget antræk, kan feilen ikke ligge i hjultændernes
form, men kun i vedkommende hvileflates for ringe
vinkelheldning.) Men derved vil ogsaa den femte feil ganske av sig
selv forsvinde.

En ankerklos forskyvning, og virkningen derav.

For ved at gjøre heldningen paa hvileflaten
større vil ogsaa retningen paa hæveflaten (K fig. 202)
forandre sig, og det netop paa den allergunstigste maate, saa at
hjultænderne bakefter, saaledes som vi ønsker det, begynder
sin glidning med den forreste kant og først til slutning vil
gli henad utgangshæveflaten med hele sin angrepsflate.

illustration placeholder

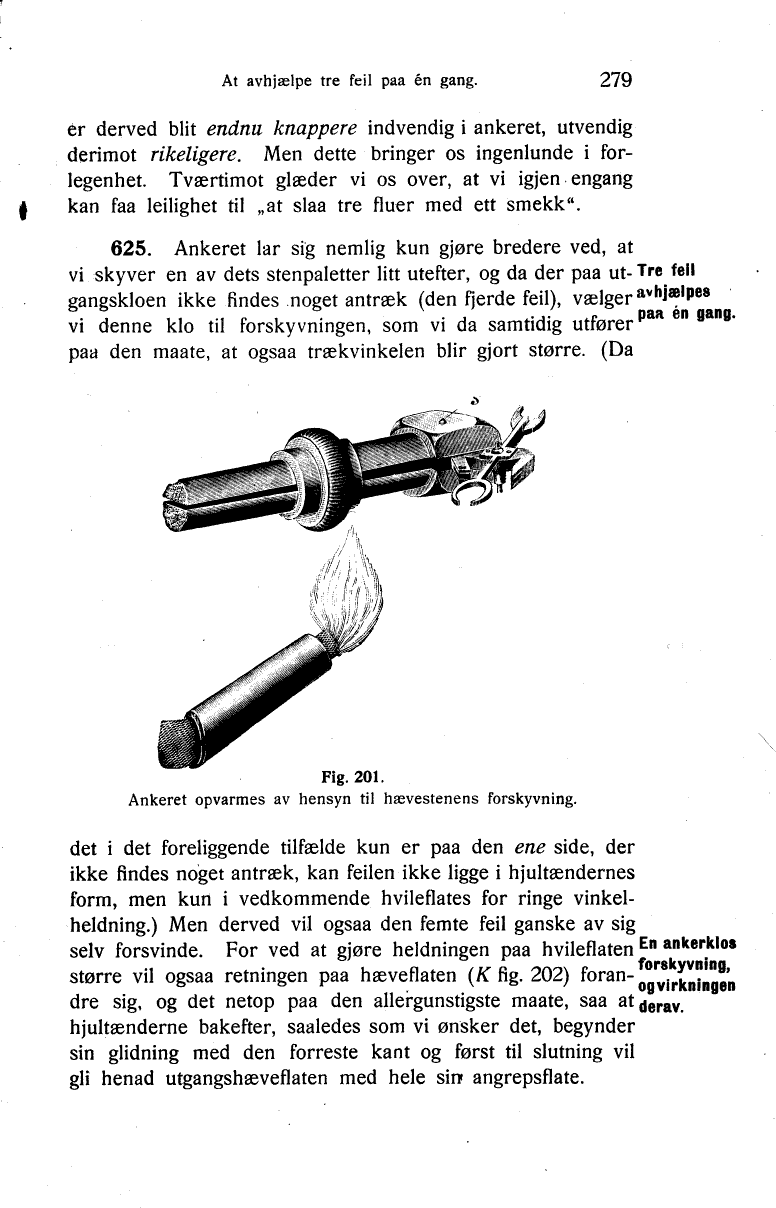

Fig. 201. Ankeret opvarmes av hensyn til hævestenens forskyvning.
