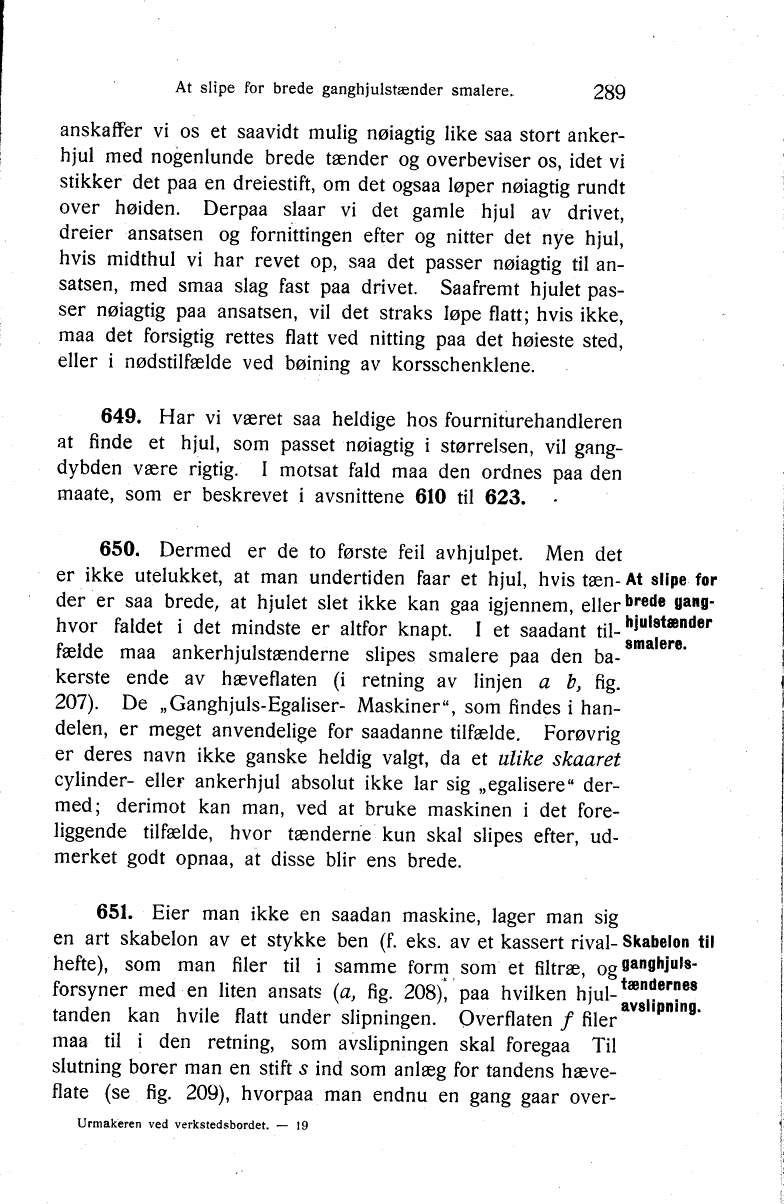

anskaffer vi os et saavidt mulig nøiagtig like saa stort
ankerhjul med nogenlunde brede tænder og overbeviser os, idet vi
stikker det paa en dreiestift, om det ogsaa løper nøiagtig rundt
over høiden. Derpaa slaar vi det gamle hjul av drivet,
dreier ansatsen og fornittingen efter og nitter det nye hjul,
hvis midthul vi har revet op, saa det passer nøiagtig til
ansatsen, med smaa slag fast paa drivet. Saafremt hjulet
passer nøiagtig paa ansatsen, vil det straks løpe flatt; hvis ikke,
maa det forsigtig rettes flatt ved nitting paa det høieste sted,
eller i nødstilfælde ved bøining av korsschenklene.

649. Har vi været saa heldige hos fourniturehandleren
at finde et hjul, som passet nøiagtig i størrelsen, vil
gangdybden være rigtig. I motsat fald maa den ordnes paa den
maate, som er beskrevet i avsnittene 610 til 623.

At slipe for brede ganghjulstænder smalere.

650.
Dermed er de to første feil avhjulpet. Men det
er ikke utelukket, at man undertiden faar et hjul, hvis
tænder er saa brede, at hjulet slet ikke kan gaa igjennem, eller
hvor faldet i det mindste er altfor knapt. I et saadant
tilfælde maa ankerhjulstænderne slipes smalere paa den
bakerste ende av hæveflaten (i retning av linjen a b, fig.
207). De „Ganghjuls-Egaliser-Maskiner", som findes i
handelen, er meget anvendelige for saadanne tilfælde. Forøvrig
er deres navn ikke ganske heldig valgt, da et ulike skaaret
cylinder- eller ankerhjul absolut ikke lar sig „egalisere"
dermed; derimot kan man, ved at bruke maskinen i det
foreliggende tilfælde, hvor tænderne kun skal slipes efter,
udmerket godt opnaa, at disse blir ens brede.

Skabelon til ganghjulstændernes avslipning.

651.
Eier man ikke en saadan maskine, lager man sig
en art skabelon av et stykke ben (f. eks. av et kassert
rivalhefte), som man filer til i samme form som et filtræ, og
forsyner med en liten ansats {a, fig. 208), paa hvilken
hjultanden kan hvile flatt under slipningen. Overflaten f filer
maa til i den retning, som avslipningen skal foregaa. Til
slutning borer man en stift s ind som anlæg for tandens
hæveflate (se fig. 209), hvorpaa man endnu en gang gaar
