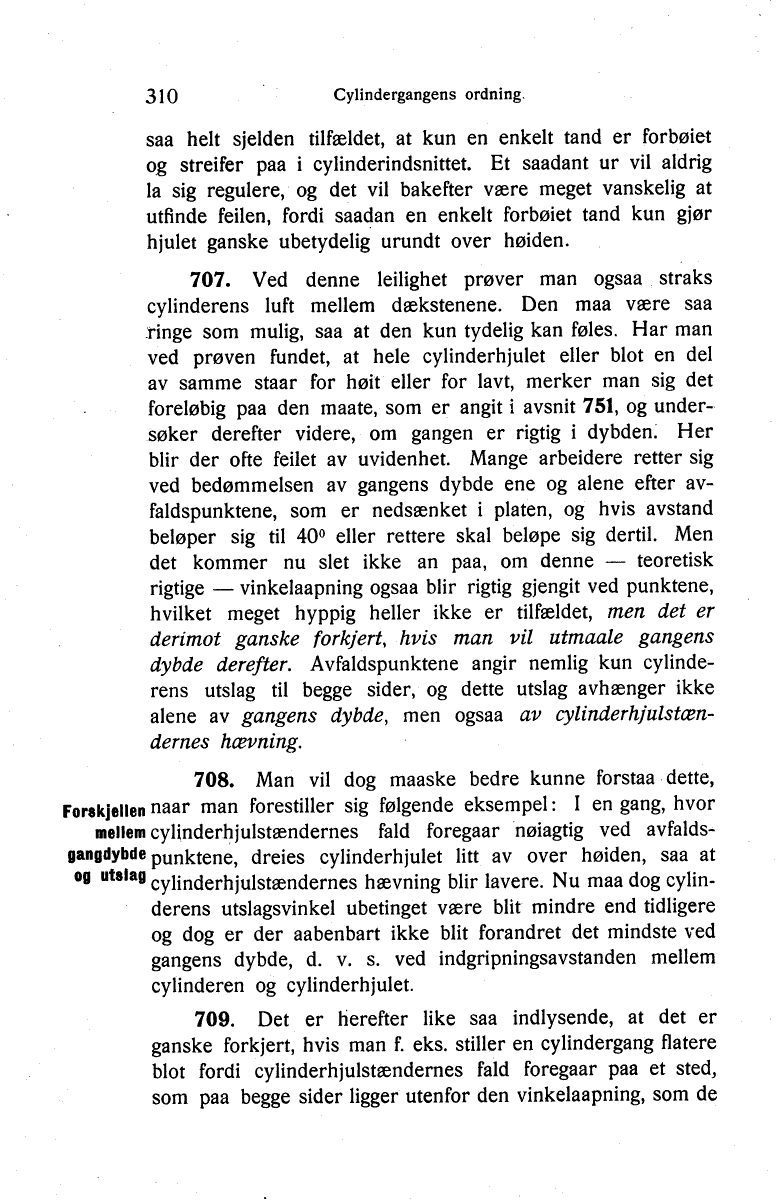

saa helt sjelden tilfældet, at kun en enkelt tand er forbøiet
og streifer paa i cylinderindsnittet. Et saadant ur vil aldrig
la sig regulere, og det vil bakefter være meget vanskelig at
utfinde feilen, fordi saadan en enkelt forbøiet tand kun gjør
hjulet ganske ubetydelig urundt over høiden.

707. Ved denne leilighet prøver man ogsaa straks
cylinderens luft mellem dækstenene. Den maa være saa
ringe som mulig, saa at den kun tydelig kan føles. Har man
ved prøven fundet, at hele cylinderhjulet eller blot en del
av samme staar for høit eller for lavt, merker man sig det
foreløbig paa den maate, som er angit i avsnit 751, og
undersøker derefter videre, om gangen er rigtig i dybden. Her
blir der ofte feilet av uvidenhet. Mange arbeidere retter sig
ved bedømmelsen av gangens dybde ene og alene efter
avfaldspunktene, som er nedsænket i piaten, og hvis avstand
beløper sig til 40° eller rettere skal beløpe sig dertil. Men
det kommer nu slet ikke an paa, om denne — teoretisk
rigtige — vinkelaapning ogsaa blir rigtig gjengit ved punktene,
hvilket meget hyppig heller ikke er tilfældet, men det er
derimot ganske forkjert, hvis man vil utmaale gangens
dybde derefter.
Avfaldspunktene angir nemlig kun
cylinderens utslag til begge sider, og dette utslag avhænger ikke
alene av gangens dybde, men ogsaa av
cylinderhjulstændernes hævning.

Forskjellen mellem gangdybde og utslag

708.
Man vil dog maaske bedre kunne forstaa dette,
naar man forestiller sig følgende eksempel: I en gang, hvor
cylinderhjulstændernes fald foregaar nøiagtig ved
avfaldspunktene, dreies cylinderhjulet litt av over høiden, saa at
cylinderhjulstændernes hævning blir lavere. Nu maa dog
cylinderens utslagsvinkel ubetinget være blit mindre end tidligere
og dog er der aabenbart ikke blit forandret det mindste ved
gangens dybde, d. v. s. ved indgripningsavstanden mellem
cylinderen og cylinderhjulet.

709. Det er herefter like saa indlysende, at det er
ganske forkjert, hvis man f. eks. stiller en cylindergang flatere
blot fordi cylinderhjulstændernes fald foregaar paa et sted,
som paa begge sider ligger utenfor den vinkelaapning, som de
