to merkepunkter paa piaten angir. Disse avfaldspunkter kan
ene og alene tjene til at bestemme, hvor meget
cylinderhjulstændernes hvile og hævning paa cylinderlæberne utgjør
tilsammen. For at prøve, om gangens dybde er rigtig, maa vi vælge
et helt andet middel; og for at finde det rigtige, vil vi først se
litt nærmere paa, hvad hovedbetingelserne egentlig er for en
cylindergang, som skal være rigtig i dybden.

Cylinderens aapning

710.

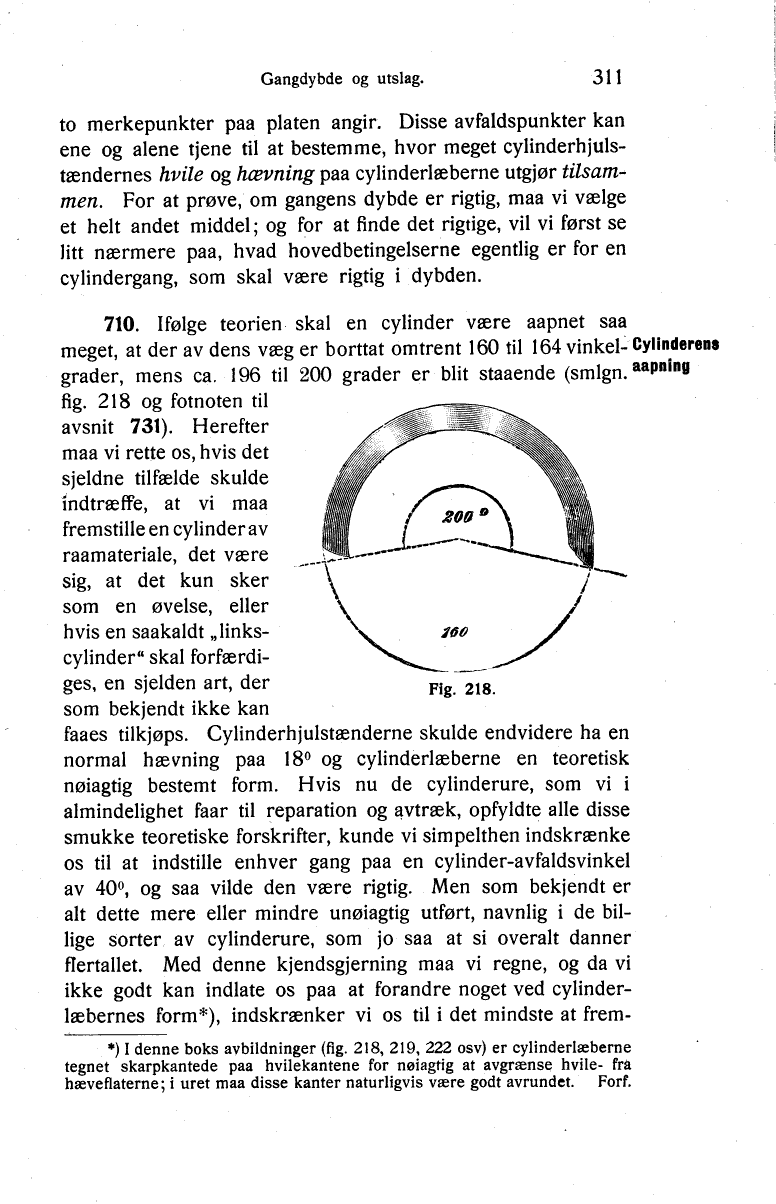

Ifølge teorien skal en cylinder være aapnet saa
meget, at der av dens væg er borttat omtrent 160 til 164
vinkelgrader, mens ca. 196 til 200 grader er blit staaende (smlgn.
fig. 218 og fotnoten til
avsnit 731).
illustration placeholder
Fig. 218.

Herefter
maa vi rette os, hvis det
sjeldne tilfælde skulde
indtræffe, at vi maa
fremstille en cylinder av
raamateriale, det være
sig, at det kun sker
som en øvelse, eller
hvis en saakaldt
„linkscylinder“ skal
forfærdiges, en sjelden art, der
som bekjendt ikke kan
faaes tilkjøps. Cylinderhjulstænderne skulde endvidere ha en
normal hævning paa 18° og cylinderlæberne en teoretisk
nøiagtig bestemt form. Hvis nu de cylinderure, som vi i
almindelighet faar til reparation og avtræk, opfyldte alle disse
smukke teoretiske forskrifter, kunde vi simpelthen indskrænke
os til at indstille enhver gang paa en cylinder-avfaldsvinkel
av 40°, og saa vilde den være rigtig. Men som bekjendt er
alt dette mere eller mindre unøiagtig utført, navnlig i de
billige sorter av cylinderure, som jo saa at si overalt danner
flertallet. Med denne kjendsgjerning maa vi regne, og da vi
ikke godt kan indlate os paa at forandre noget ved
cylinderlæbernes form [1], indskrænker vi os til i det mindste at


[1] I denne boks avbildninger (fig. 218, 219, 222 osv) er cylinderlæberne
tegnet skarpkantede paa hvilekantene for nøiagtig at avgrænse hvile- fra
hæveflaterne; i uret maa disse kanter naturligvis være godt avrundet. Forf.
