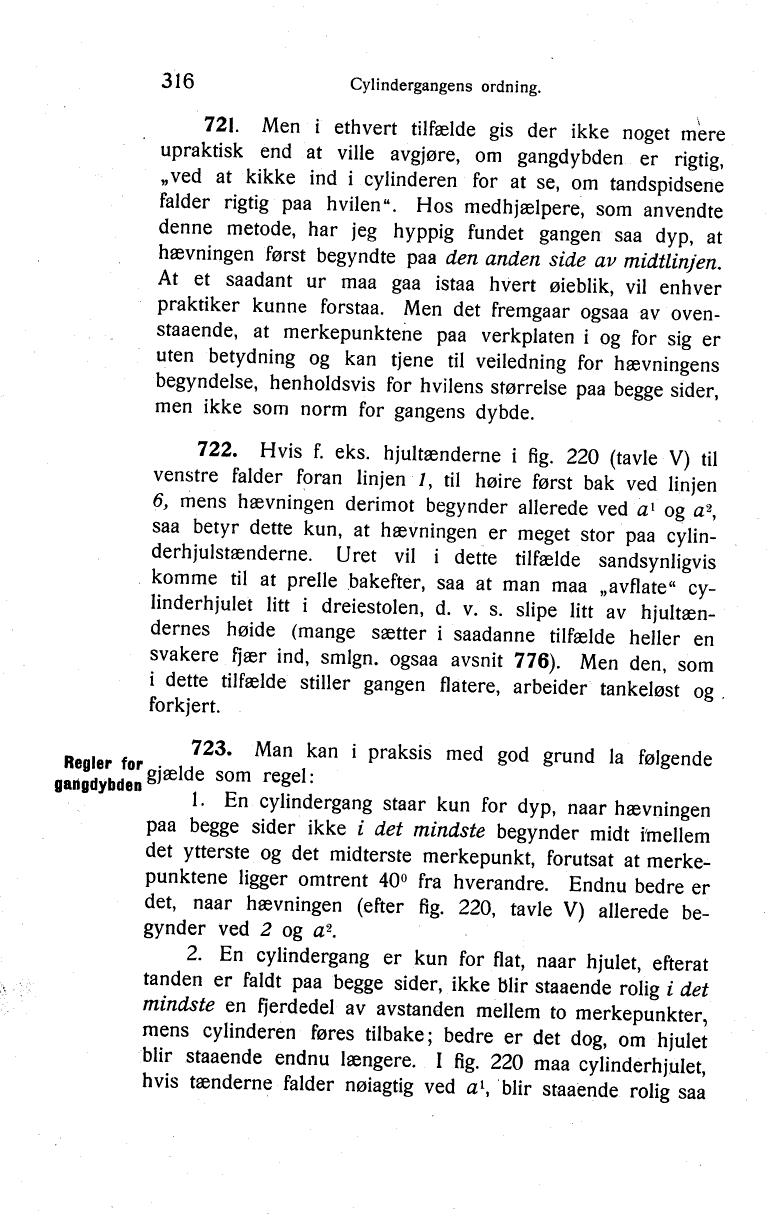

721. Men i ethvert tilfælde gis der ikke noget mere
upraktisk end at ville avgjøre, om gangdybden er rigtig,
„ved at kikke ind i cylinderen for at se, om tandspidsene
falder rigtig paa hvilen". Hos medhjælpere, som anvendte
denne metode, har jeg hyppig fundet gangen saa dyp, at
hævningen først begyndte paa den anden side av midtlinjen.
At et saadant ur maa gaa istaa hvert øieblik, vil enhver
praktiker kunne forstaa. Men det fremgaar ogsaa av
ovenstaaende, at merkepunktene paa verkplaten i og for sig er
uten betydning og kan tjene til veiledning for hævningens
begyndelse, henholdsvis for hvilens størrelse paa begge sider,
men ikke som norm for gangens dybde.

722. Hvis f. eks. hjultænderne i fig. 220 (tavle V) til
venstre falder foran linjen 1, til høire først bak ved linjen
6, mens hævningen derimot begynder allerede ved a1 og a2,
saa betyr dette kun, at hævningen er meget stor paa
cylinderhjulstænderne. Uret vil i dette tilfælde sandsynligvis
komme til at prelle bakefter, saa at man maa „avflate"
cylinderhjulet litt i dreiestolen, d. v. s. slipe litt av
hjultændernes høide (mange sætter i saadanne tilfælde heller en
svakere fjær ind, smlgn. ogsaa avsnit 776). Men den, som
i dette tilfælde stiller gangen flatere, arbeider tankeløst og
forkjert.

Regler for gangdybden

723.
Man kan i praksis med god grund la følgende
gjælde som regel:

1. En cylindergang staar kun for dyp, naar hævningen
paa begge sider ikke i det mindste begynder midt imellem
det ytterste og det midterste merkepunkt, forutsat at
merkepunktene ligger omtrent 40° fra hverandre. Endnu bedre er
det, naar hævningen (efter fig. 220, tavle V) allerede
begynder ved 2 og a2.

2. En cylindergang er kun for flat, naar hjulet, efterat
tanden er faldt paa begge sider, ikke blir staaende rolig i det
mindste en fjerdedel av avstanden mellem to merkepunkter,
mens cylinderen føres tilbake; bedre er det dog, om hjulet
blir staaende endnu længere. I fig. 220 maa cylinderhjulet,
hvis tænderne falder nøiagtig ved a1 blir staaende rolig saa
