prelstiften a ligger fuldstændig fast imot prelpillen P, være
et tydeligt mellemrum mellem s og c.

736. Hvis dette ikke kan ses tydeligt nok ved at se
ind i værket, saa kan man ogsaa overbevise sig om saken
er i orden paa den maate, at man, ved at dreie cylinderen
tilbake fra den i fig. 323 tegnede stilling (altsaa i motsat
retning som pilen viser) absolut ikke føler den ringeste
motstand. Men haker cylinderen sig blot i allermindste maate
illustration placeholder

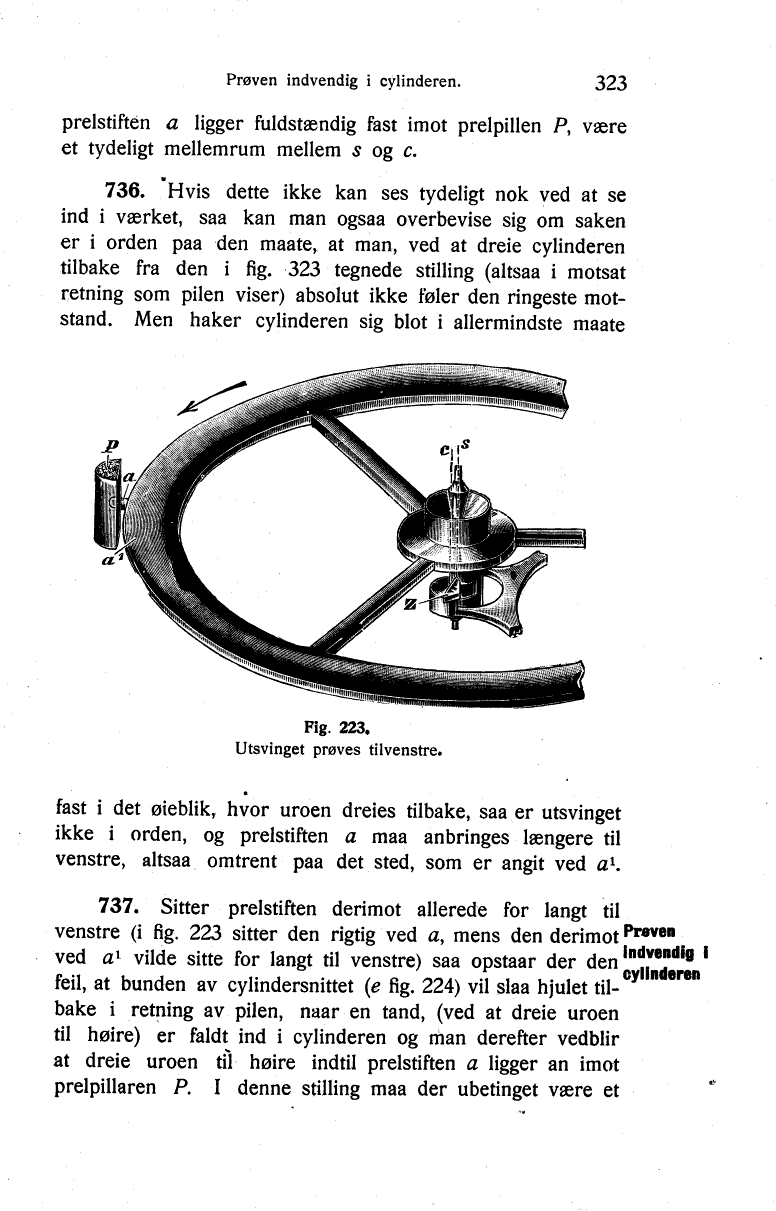

Fig. 223. Utsvinget prøves til venstre.

fast i det øieblik, hvor uroen dreies tilbake, saa er utsvinget
ikke i orden, og prelstiften a maa anbringes længere til
venstre, altsaa omtrent paa det sted, som er angit ved a1.

Prøven indvendig i cylinderen

737.
Sitter prelstiften derimot allerede for langt til
venstre (i fig. 223 sitter den rigtig ved a, mens den derimot
ved a1 vilde sitte for langt til venstre) saa opstaar der den
feil, at bunden av cylindersnittet (e fig. 224) vil slaa hjulet
tilbake i retning av pilen, naar en tand, (ved at dreie uroen
til høire) er faldt ind i cylinderen og man derefter vedblir
at dreie uroen til høire indtil prelstiften a ligger an imot
prelpillaren P. I denne stilling maa der ubetinget være et
