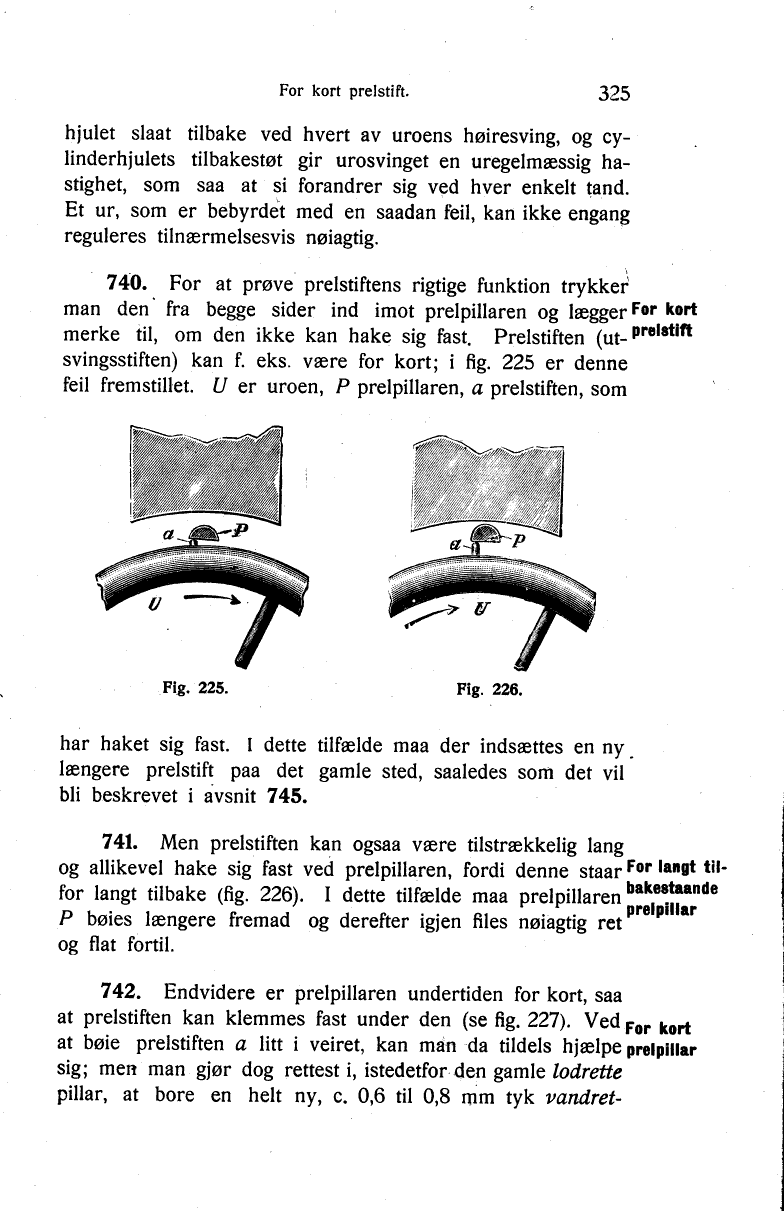

hjulet slaat tilbake ved hvert av uroens høiresving, og
cylinderhjulets tilbakestøt gir urosvinget en uregelmæssig
hastighet, som saa at si forandrer sig ved hver enkelt tand.
Et ur, som er bebyrdet med en saadan feil, kan ikke engang
reguleres tilnærmelsesvis nøiagtig.

For kort prelstift

740.
For at prøve prelstiftens rigtige funktion trykker
man den fra begge sider ind imot prelpillaren og lægger
merke til, om den ikke kan hake sig fast. Prelstiften
(utsvingsstiften) kan f. eks. være for kort; i fig. 225 er denne
feil fremstillet. U er uroen, P prelpillaren, a prelstiften, som
illustration placeholder
Fig. 225.
illustration placeholder
Fig. 226.


har haket sig fast. I dette tilfælde maa der indsættes en ny
længere prelstift paa det gamle sted, saaledes som det vil
bli beskrevet i avsnit 745.

For langt tilbakestaande prelpillar

741.
Men prelstiften kan ogsaa være tilstrækkelig lang
og allikevel hake sig fast ved prelpillaren, fordi denne staar
for langt tilbake (fig. 226). I dette tilfælde maa prelpillaren
P bøies længere fremad og derefter igjen files nøiagtig ret
og flat fortil.

For kort prelpillar

742.
Endvidere er prelpillaren undertiden for kort, saa
at prelstiften kan klemmes fast under den (se fig. 227). Ved
at bøie prelstiften a litt i veiret, kan man da tildels hjælpe
sig; men man gjør dog rettest i, istedetfor den gamle lodrette
pillar, at bore en helt ny, c. 0,6 til 0,8 mm tyk
