i dette øieblik) forringet Først naar hjultandens forreste
flanke omtrent har naadd midtlinjen, kommer drivfjærens
fulde kraft til at virke igjen, og dette vedvarer saalænge,
indtil tanden omtrent har naadd stillingen c i fig. 259.
Denne proces gjentar sig ved hver enkelt drivtand; det er
en vedvarende stigen og falden av den tilstedeværende kraft.

illustration placeholder

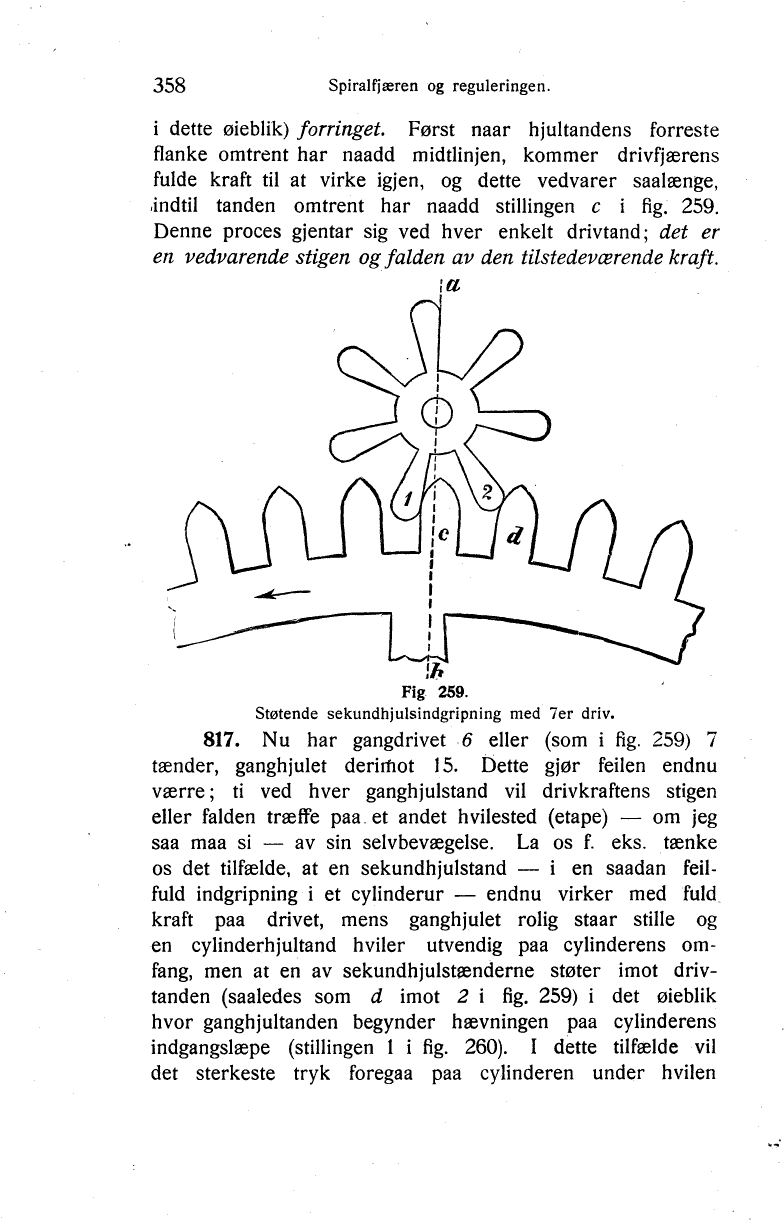

Fig 259. Støtende sekundhjulsindgripning med 7er driv.


817. Nu har gangdrivet 6 eller (som i fig. 259) 7
tænder, ganghjulet derirfiot 15. Dette gjør feilen endnu
værre; ti ved hver ganghjulstand vil drivkraftens stigen
eller falden træffe paa.et andet hvilested (etape) — om jeg
saa maa si — av sin selvbevægelse. La os f. eks. tænke
os det tilfælde, at en sekundhjulstand — i en saadan
feilfuld indgripning i et cylinderur — endnu virker med fuld
kraft paa drivet, mens ganghjulet rolig staar stille og
en cylinderhjultand hviler utvendig paa cylinderens
omfang, men at en av sekundhjulstænderne støter imot
drivtanden (saaledes som d imot 2 i fig. 259) i det øieblik
hvor ganghjultanden begynder hævningen paa cylinderens
indgangslæpe (stillingen 1 i fig. 260). I dette tilfælde vil
det sterkeste tryk foregaa paa cylinderen under hvilen
