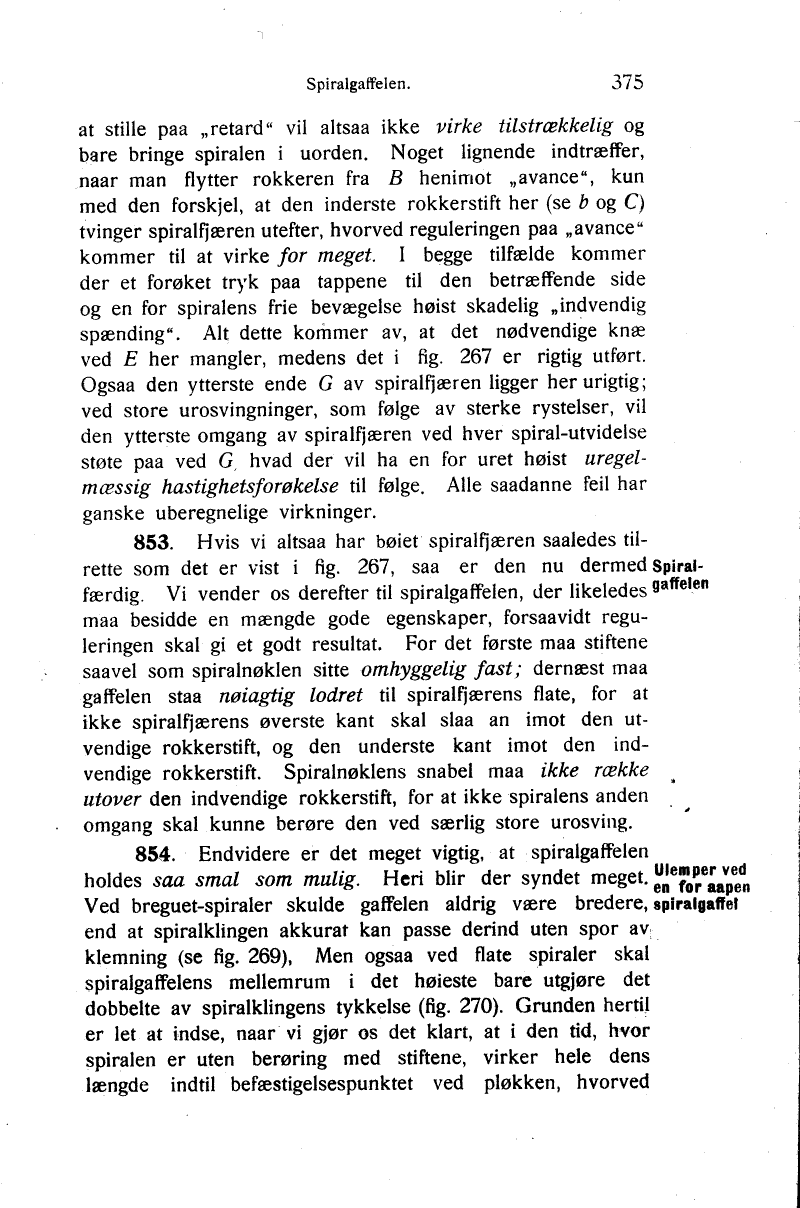

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

at stille paa „retard" vil altsaa ikke virke tilstrækkelig og
bare bringe spiralen i uorden. Noget lignende indtræffer,
naar man flytter rokkeren fra B henimot „avance", kun
med den forskjel, at den inderste rokkerstift her (se b og C)
tvinger spiralfjæren utefter, hvorved reguleringen paa „avance"
kommer til at virke for meget. I begge tilfælde kommer
der et forøket tryk paa tappene til den betræffende side
og en for spiralens frie bevægelse høist skadelig „indvendig
spænding". Alt dette kommer av, at det nødvendige knæ
ved E her mangler, medens det i fig. 267 er rigtig utført.
Ogsaa den ytterste ende G av spiralfjæren ligger her urigtig;
ved store urosvingninger, som følge av sterke rystelser, vil
den ytterste omgang av spiralfjæren ved hver spiral-utvidelse
støte paa ved G hvad der vil ha en for uret høist
uregelmæssig hastighetsforøkelse til følge. Alle saadanne feil har
ganske uberegnelige virkninger.

Spiralgaffelen

853.
Hvis vi altsaa har bøiet spiralfjæren saaledes
tilrette som det er vist i fig. 267, saa er den nu dermed
færdig. Vi vender os derefter til spiralgaffelen, der likeledes
maa besidde en mængde gode egenskaper, forsaavidt
reguleringen skal gi et godt resultat. For det første maa stiftene
saavel som spiralnøklen sitte omhyggelig fast; dernæst maa
gaffelen staa nøiagtig lodret til spiralfjærens flate, for at
ikke spiralfjærens øverste kant skal slaa an imot den
utvendige rokkerstift, og den underste kant imot den
indvendige rokkerstift. Spiralnøklens snabel maa ikke række
utover
den indvendige rokkerstift, for at ikke spiralens anden
omgang skal kunne berøre den ved særlig store urosving.

Ulemper ved en for aapen spiralgaffet

854.
Endvidere er det meget vigtig, at spiralgaffelen
holdes saa smal som mulig. Heri blir der syndet meget.
Ved breguet-spiraler skulde gaffelen aldrig være bredere,
end at spiralklingen akkurat kan passe derind uten spor av
klemning (se fig. 269), men ogsaa ved flate spiraler skal
spiralgaffelens mellemrum i det høieste bare utgjøre det
dobbelte av spiralklingens tykkelse (fig. 270). Grunden hertil
er let at indse, naar vi gjør os det klart, at i den tid, hvor
spiralen er uten berøring med stiftene, virker hele dens
længde indtil befæstigelsespunktet ved pløkken, hvorved
