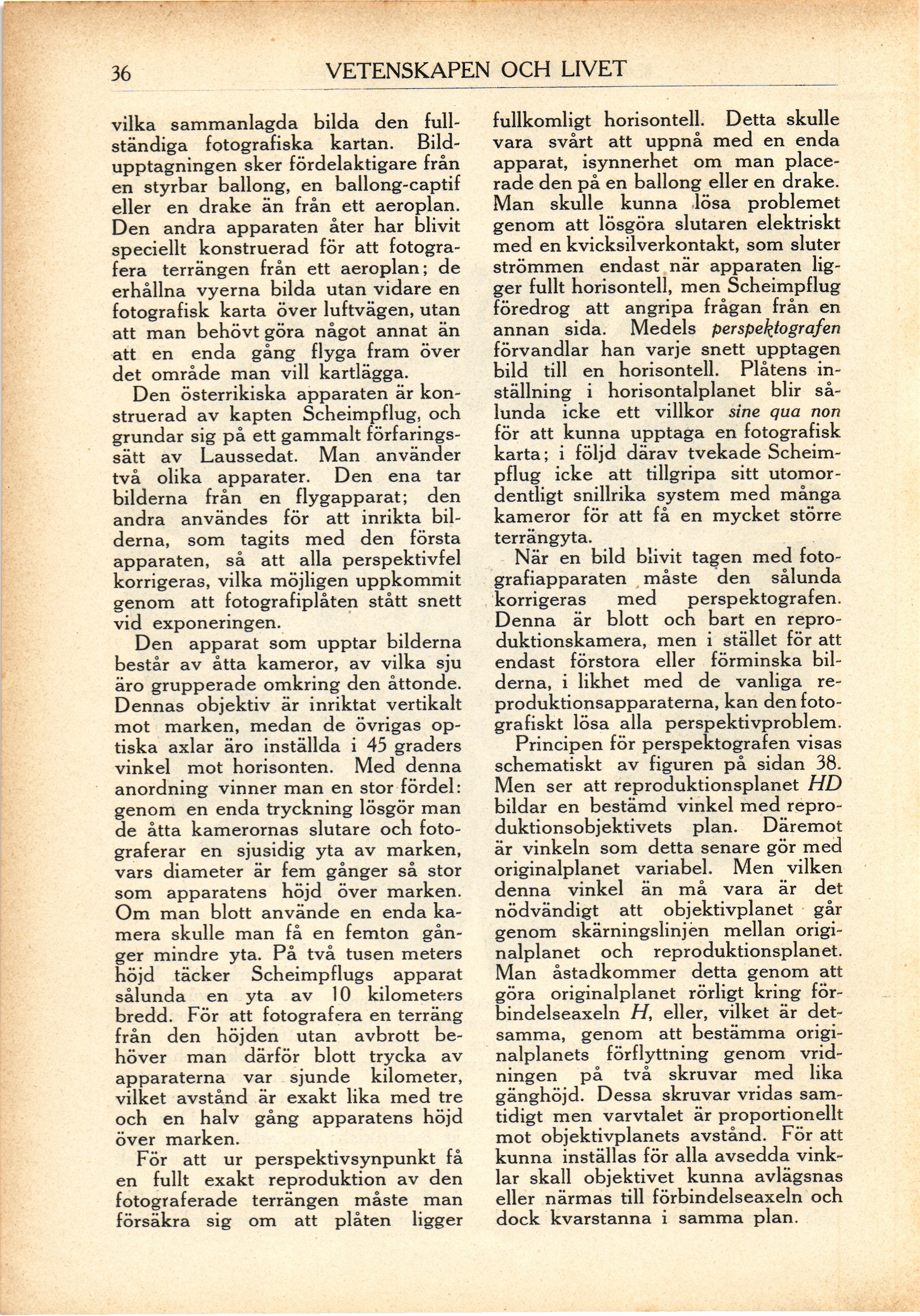

vilka sammanlagda bilda den fullständiga fotografiska kartan.
Bildupptagningen sker fördelaktigare från en styrbar ballong, en ballong-captif
eller en drake än från ett aeroplan. Den andra apparaten åter har blivit
speciellt konstruerad för att fotografera terrängen från ett aeroplan; de
erhållna vyerna bilda utan vidare en fotografisk karta över luftvägen, utan
att man behövt göra något annat än att en enda gång flyga fram över
det område man vill kartlägga.

Den österrikiska apparaten är konstruerad av kapten Scheimpflug, och
grundar sig på ett gammalt förfaringssätt av Laussedat. Man använder
två olika apparater. Den ena tar bilderna från en flygapparat; den
andra användes för att inrikta bilderna, som tagits med den första
apparaten, så att alla perspektivfel korrigeras, vilka möjligen uppkommit
genom att fotografiplåten stått snett vid exponeringen.

Den apparat som upptar bilderna består av åtta kameror, av vilka sju
äro grupperade omkring den åttonde. Dennas objektiv är inriktat vertikalt
mot marken, medan de övrigas optiska axlar äro inställda i 45 graders
vinkel mot horisonten. Med denna anordning vinner man en stor fördel:
genom en enda tryckning lösgör man de åtta kamerornas slutare och
fotograferar en sjusidig yta av marken, vars diameter ar fem gånger så stor
som apparatens höjd över marken. Om man blott använde en enda
kamera skulle man få en femton gånger mindre yta. På två tusen meters
höjd täcker Scheimpflugs apparat sålunda en yta av 10 kilometers
bredd. För att fotografera en terräng från den höjden utan avbrott
behöver man därför blott trycka av apparaterna var sjunde kilometer,
vilket avstånd är exakt lika med tre och en halv gång apparatens höjd
över marken.

For att ur perspektivsynpunkt få en fullt exakt reproduktion av den
fotograferade terrängen måste man försäkra sig om att plåten ligger
fullkomligt horisontell. Detta skulle vara svårt att uppnå med en enda
apparat, isynnerhet om man placerade den på en ballong eller en drake.
Man skulle kunna lösa problemet genom att lösgöra slutaren elektriskt
med en kvicksilverkontakt, som sluter strömmen endast när apparaten
ligger fullt horisontell, men Scheimpflug föredrog att angripa frågan från en
annan sida. Medels perspektografen förvandlar han varje snett upptagen
bild till en horisontell. Plåtens inställning i horisontalplanet blir
sålunda icke ett villkor sine qua non för att kunna upptaga en fotografisk
karta; i följd därav tvekade Scheimpflug icke att tillgripa sitt
utomordentligt snillrika system med många
kameror för att få en mycket större terrängyta.

När en bild blivit tagen med fotografiapparatent måste den sålunda
korrigeras med perspektografen. Denna ar blott och bart en
reproduktionskamera, men i stället för att endast förstora eller förminska
bilderna, i likhet med de vanliga reproduktionsapparaterna, kan den
fotografiskt lösa alla perspektivproblem.

Principen för perspektografen visas schematiskt av figuren på sidan 38.
Men ser att reproduktionsplanet HD bildar en bestämd vinkel med
reproduktionsobjektivets plan. Däremot är vinkeln som detta senare gör med
originalplanet variabel. Men vilken denna vinkel än må vara är det
nödvändigt att objektivplanet går genom skärningslinjen mellan
originalplanet och reproduktionsplanet. Man åstadkommer detta genom att
göra originalplanet rörligt kring förbindelseaxeln H, eller, vilket är
detsamma, genom att bestämma originalplanets förflyttning genom
vridningen på två skruvar med lika gänghöjd. Dessa skruvar vridas
samtidigt men varvtalet är proportionellt mot objektivplanets avstånd. För att
kunna inställas for alla avsedda vinklar skall objektivet kunna avlägsnas
eller närmas till förbindelseaxeln och dock kvarstanna i samma plan.
