Bilden på originalplåten passerar då objektivet och reproduceras
på reproduktionsplåten. En framställning av teorien för
den fotografiska korrigeringen skulle föra oss för långt
och ligger dessutom utom ramen för denna artikel. Det
må vara nog att påpeka att originalplanet och reproduktionsplanet med
objektivets optiska centrum bilda ett verkligt projektionssystem, på vilket
alla perspektivlagar kunna tillämpas, och som förvandlar varje lutande
bild till en horisontell bild. En kvicksilverlampa kastar sitt skarpa ljus
genom originalplåten på reproduktionsplåten.

VANLIG KARTA ÖVER SAMMA TRAKT SOM ÅTERGIVES AV SCHEIMPFLUGS
KARTA PÅ SIDAN 35

De åtta fotografierna som tagas av kameraapparaten äro till formen fyrkantiga.
Synfälten i de olika kamerorna täcka varandra, så att bilderna när de
blivit korrigerade i perspektografen och äro färdiga att sammansättas, ha form
av trapetser. Hopfogningen sker medels en särskild apparat, som med
mikroskopisk noggrannhet förenar de sju sneda bilderna med mittbilden och
åstadkommer totalplanen, som täcker en synvinkel på 140°. (Figuren här nedan.)

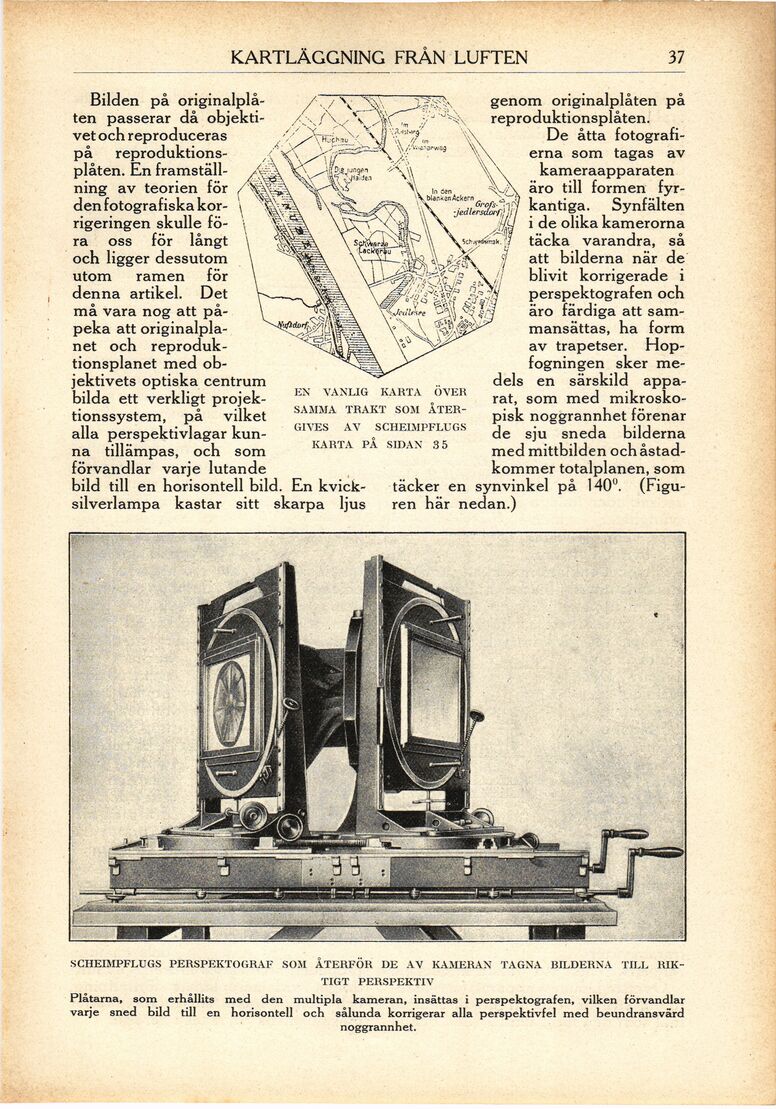

SGHEIMPFLUGS PERSPEKTOGRAF SOM ÅTERFÖR DE AV KAMERAN TAGNA BILDERNA TILL
RIKTIGT PERSPEKTIV
Plåtarna, som erhållits med den multipla kameran, insättas i perspektografen,
vilken förvandlar varje sned bild till en horisontell och sålunda korrigerar alla
perspektivfel med beundransvärd noggrannhet.
