På varje bild reproduceras en kompass och en höjdmätare, vilka
fotograferas av ett särskilt objektiv. De båda objektiven äro placerade så
att bilderna av instrumenten och terrängen icke falla på varandra utan var
för sig bliva fullt tydliga. Detta är det originella i uppfinningen.
Kompassen och höjdmätaren lämna viktiga anvisningar för bestämning
av fotografiens läge och höjden på
vilken den blivit tagen. Den angivna höjden kan antingen betyda
aeroplanets höjd över marken eller över havsytans medelnivå. I båda fallen
kan man, om man känner objektivets, brännvidd, lätt beräkna skalan för,
den fotografiska kartan. Om formatet på varje bild är 6x6 cm och
brännvidden 100 mm kommer varje
bild som är tagen på l 000 meters höjd att täcka en kvadrat med 600
meters sida. Skalan för den fotografiska kartan är exakt bestämd
följande:
1/15 000 om fotografien blivit tagen på 1 500 meters höjd;
1/ 10 000 om fotografien blivit tagen på l 000 meters höjd;
1/ 5 000 om fotografien blivit tagen på 500 meters höjd.
Objektivet är mycket ljusstarkt och slutaren synnerligen snabb. Den
vanliga slutarhastigheten är 1/100 sekund, men om aeroplanet flyger på
över 500 meters höjd och 100 kilometer i timmen kan man erhålla
goda bilder med en slutarhastighet på 1/25 sekund.
Apparatens manövrering sker i tre
 |

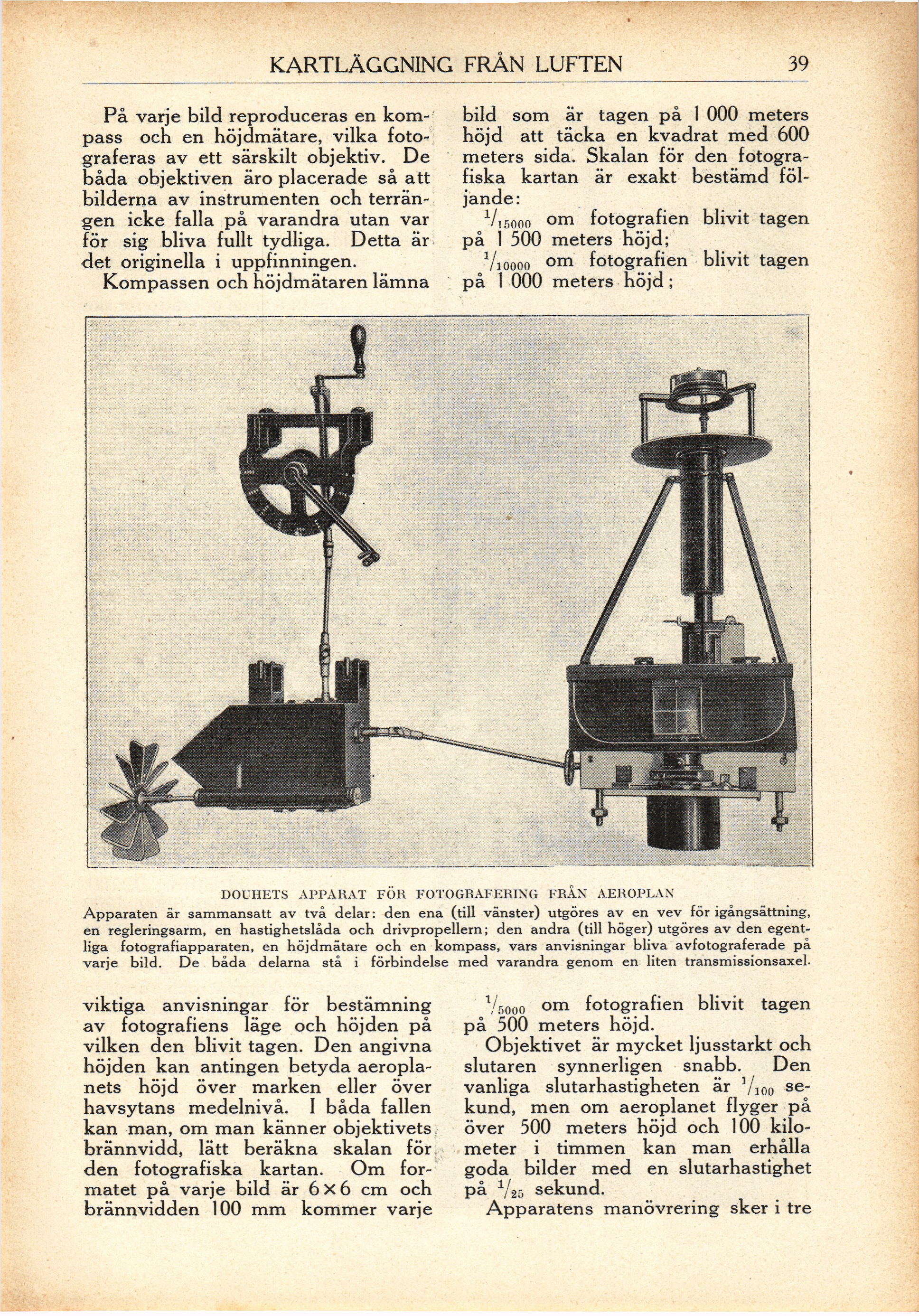

| DOUHETS APPARAT FÖR FOTOGRAFERING FRÅN AEROPLAN Apparaten är sammansatt av två delar: den ena (till vänster) utgöres av en vev för igångsättning, en regleringsarm, en hastighetslåda och drivpropellern; den andra (till höger) utgöres av den egentliga fotografiapparaten, en höjdmätare och en kompass, vars anvisningar bliva avfotograferade på varje bild. De båda delarna stå i förbindelse med varandra genom en liten transmissionsaxel. |
