i stället för de gjutna ventilerna eller bronsventilerna, vilka så lätt springa
sönder eller fastna på sitt underlag i oljan, som sönderdelats av hettan.
Detta ar en apparat som bör öka alla automobilisters trevnad och belåtenhet när
bilarna åter komma i bruk.

En liten pump till billigt pris.

Man kan behöva en liten pump för laboratorieförsök eller annat.En av
våra läsare har sänt oss en sinnrik apparat, som är så enkel att ett
barn kan göra den. Bilden på nästa sida är tillräckligt detaljerad, och vi
behöva därför inga vidlyftiga förklaringar. Det är
nog med att omtala, att de små trissorna, som sitta i vardera ändan av
korsets tvärslåar, äro anpassade så att den ena efter den andra kommer
att pressa mot den böjda delen av kautschukslangen, som på samma gång tjänstgör
som ledning och som pump; pressningen skall ske mjukt och slangen
bör icke sammantryckas mer än till halva sin diameter för att den
icke skall gå sönder alltför fort. Korsets axel kan förses med en drivtrissa, så
att den kan röras mekaniskt eller med en vev om den skall drivas för hand. Det framgår
tydligt hur apparaten arbetar; varje sammanpressning av röret
åstadkommer ett tomrum, som vattnet skyndar sig att fylla; dessa tomrum följa
varandra hastigt och röret fylles med vatten; till tomrummets verkan
adderar sig trissans uppåtstigande rörelse, som kan jämföras med pistonens i
pumpröret, om man antar att den icke fullständigt fyller cylindern. Betrakta
figuren och säg om icke idén är sinnrik och framför allt enkel och billig
att verkställa.

illustration placeholder

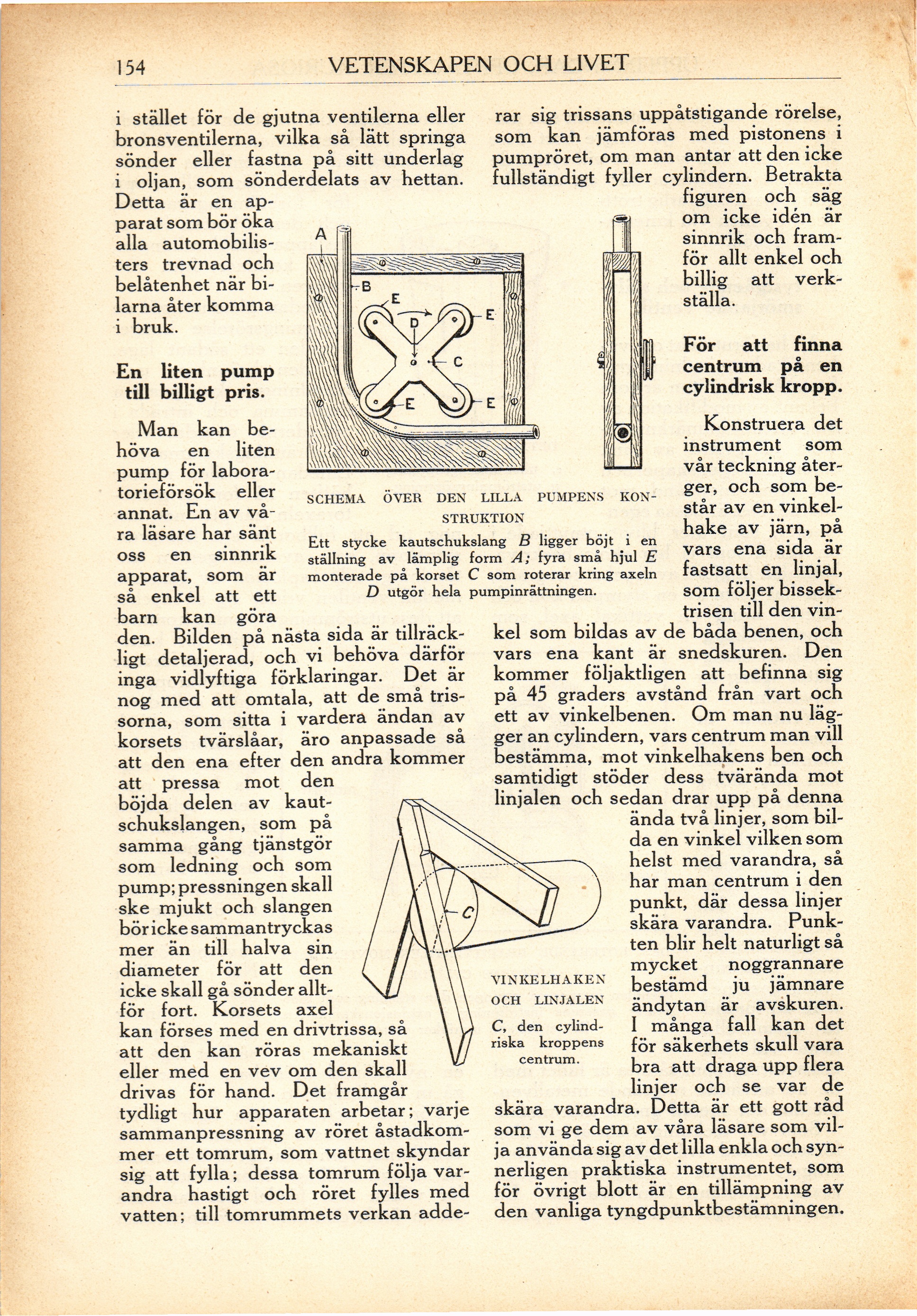

SCHEMA ÖVER PUMPENS KONSTRUKTION

Ett stycke kautchukslang B ligger böjt i en

ställning av lämplig form A; fyra små hjul E

monterade på koret C som roterar kring axeln

D utgör hela pumpinrättningen.


För att finna centrum på en cylindrisk kropp.

Konstruera det instrument som vår teckning återger, och som består av en
vinkelhake av järn, på vars ena sida är fastsatt en linjal, som följer
bissektrisen till den vinkel som bildas av de båda benen, och
vars ena kant är snedskuren. Den kommer följaktligen att befinna sig
på 45 graders avstånd från vart och ett av vinkelbenen. Om man nu
lägger an cylindern, vars centrum man vill bestämma, mot vinkelhakens ben och
samtidigt stöder dess tvär ända mot linjalen och sedan drar upp på denna
ända två linjer, som bilda en vinkel vilken som helst med varandra, så
har man centrum i den punkt, där dessa linjer skära varandra.
Punkten blir helt naturligt så
mycket noggrannare bestämd ju jämnare ändytan är avskuren,
I många fall kan det för säkerhets skull vara bra att draga upp flera
linjer och se var de skära varandra. Detta är ett gott råd
som vi ge dem av våra läsare som vilja använda sig av det lilla enkla
och synnerligen praktiska instrumentet, som
för övrigt blott är en tillämpning av den vanliga tyngdpunktbestämningen.

illustration placeholder
VINKELHAKEN OCH LINJALEN

C, den cylindriska kroppens centrum.
