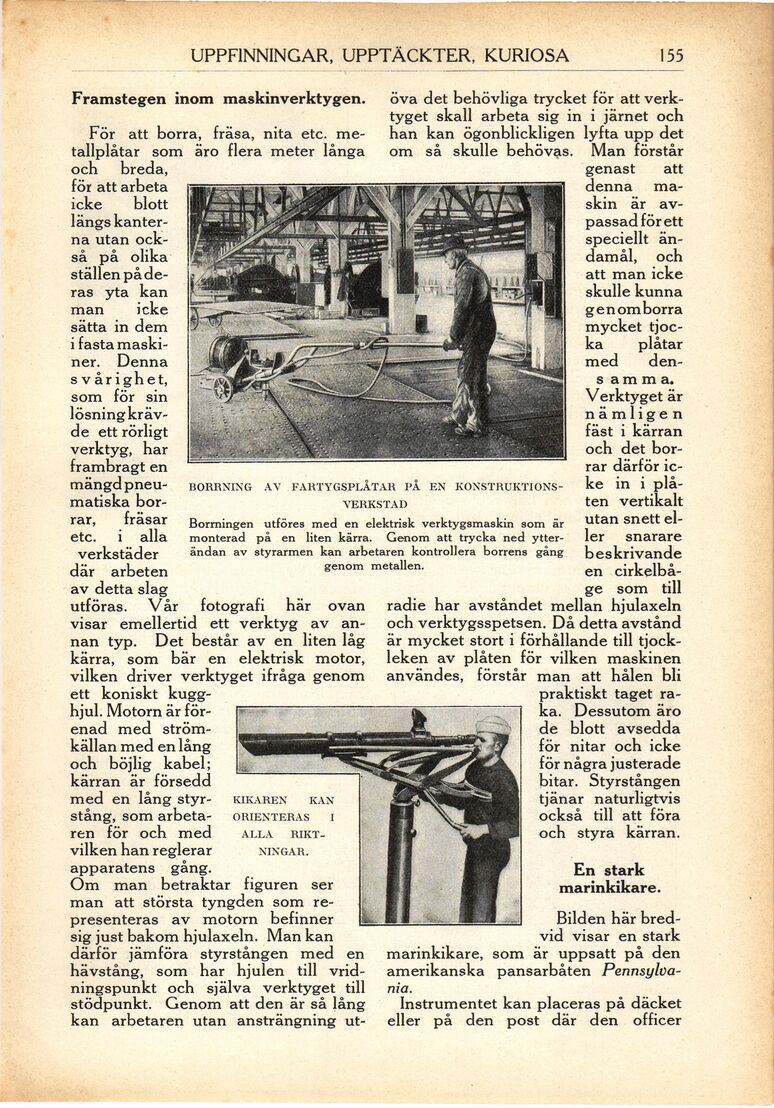

Framstegen inom maskinverktygen.

För att borra, fräsa, nita etc. metallplåtar som äro flera meter långa
och breda, för att arbeta icke blott längs kanterna utan också på olika
ställen på deras yta kan man icke sätta in dem i fasta maskiner. Denna
svårighet, som för sin lösning krävde ett rörligt verktyg, har frambragt en
mängd pneumatiska borrar, frasar etc. i alla verkstäder där arbeten
av detta slag utföras. Var fotografi här ovan visar emellertid ett verktyg av
annan typ. Det består av en liten låg kärra, som bär en elektrisk motor,
vilken driver verktyget ifråga genom ett koniskt kugghjul. Motorn är
förenad med strömkällan med en lång och böjlig kabel; kärran är försedd
med en lång styrstång, som arbetaren för och med vilken han reglerar
apparatens gång. Om man betraktar figuren ser man att största tyngden som
representeras av motorn befinner sig just bakom hjulaxeln. Man kan
därför jämföra styrstången med en hävstång, som har hjulen till
vridningspunkt och själva verktyget till stödpunkt. Genom att den är så lang
kan arbetaren utan ansträngning ut öva det behövliga trycket för att
verktyget skall arbeta sig in i järnet och han kan ögonblickligen lyfta upp det
om så skulle behövas. Man förstår genast att denna maskin är avpassad för ett
speciellt ändamål, och att man icke skulle kunna genomborra mycket
tjocka plåtar med densamma.

BORRNING AV FARTYGSPLÅTAR PÅ EN KONSTRUKTIONSVERKSTAD Borrningen utföres med en elektrisk verktygsmaskin som är monterad på en liten kärra. Genom att trycka ned ytterändan av styrarmen kan arbetaren kontrollera borrens gång genom metallen.

Verktyget är nämligen fäst i kärran och det borrar därför icke in i
plåten vertikalt utan snett eller snarare beskrivande en cirkelbåge som till
radie har avståndet mellan hjulaxeln och verktygsspetsen. Då detta avstånd
är mycket stort i förhållande till tjockleken av plåten för vilken maskinen
användes, förstår man att hålen bli praktiskt taget raka. Dessutom äro
de blott avsedda för nitar och icke för några justerade bitar. Styrstången
tjänar naturligtvis också till att föra och styra kärran.

En stark marinkikare.

Bilden här bredvid visar en stark marinkikare, som är uppsatt på den
amerikanska pansarbåten Pennsylvania.

KIKAREN KAN ORIENTERAS I ALLA RIKTNINGAR.

Instrumentet kan placeras på däcket eller på den post där den officer
