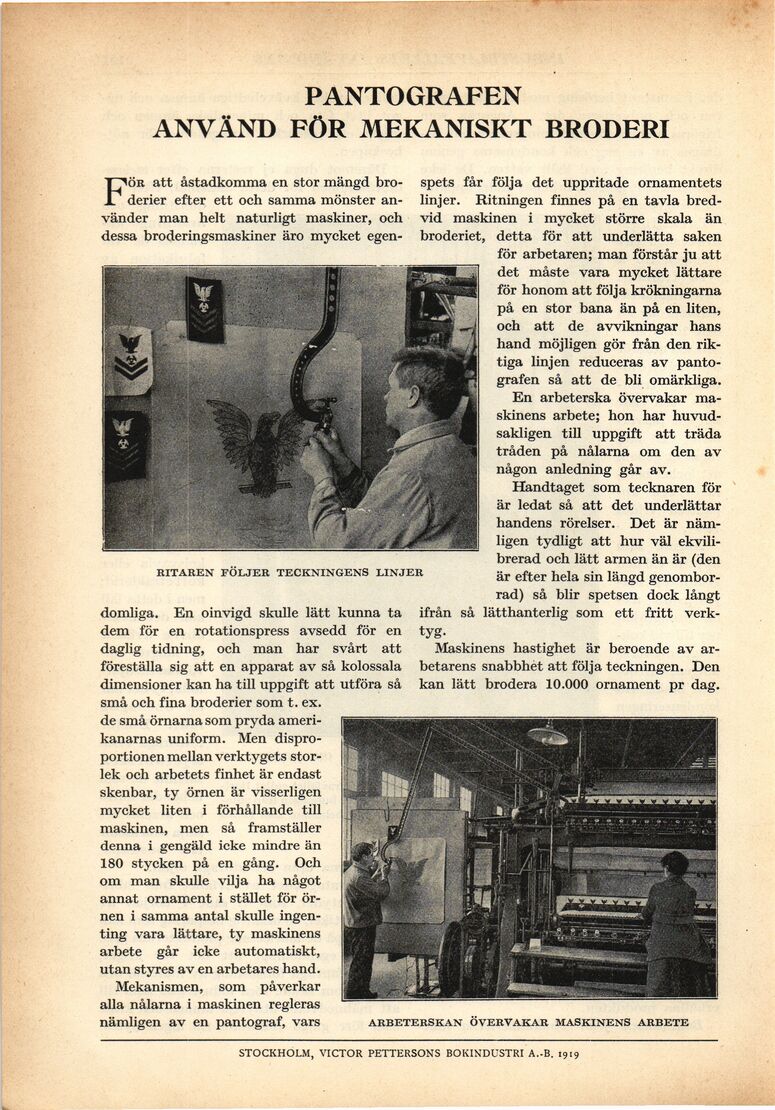

PANTOGRAFEN ANVÄND FÖR MEKANISKT BRODERI

FÖR att åstadkomma en stor mängd broderier efter ett och samma mönster
använder man helt naturligt maskiner, och dessa broderingsmaskiner äro mycket
egendomliga. En oinvigd skulle lätt kunna ta dem för en rotationspress avsedd för en
daglig tidning, och man har svårt att föreställa sig att en apparat av så kolossala
dimensioner kan ha till uppgift att utföra så små och fina broderier som t. ex.
de små örnarna som pryda amerikanarnas uniform. Men disproportionen mellan verktygets
storlek och arbetets finhet är endast skenbar, ty örnen är visserligen
mycket liten i förhållande till maskinen, men så framställer
denna i gengäld icke mindre än 180 stycken på en gång. Och
om man skulle vilja ha något annat ornament i stället för
örnen i samma antal skulle ingenting vara lättare, ty maskinens
arbete går icke automatiskt, utan styres av en arbetares hand.


RITAREN FÖLJER TECKNINGENS LINJER

Mekanismen, som påverkar alla nålarna i maskinen regleras
nämligen av en pantograf, vars spets får följa det uppritade ornamentets
linjer. Ritningen finnes på en tavla bredvid maskinen i mycket större skala än
broderiet, detta för att underlätta saken för arbetaren; man förstår ju att
det måste vara mycket lättare för honom att följa krökningarna
på en stor bana än på en liten, och att de awikningar hans
hand möjligen gör från den riktiga linjen reduceras av
pantografen så att de bli omärkliga.

En arbeterska övervakar maskinens arbete; hon har
huvudsakligen till uppgift att träda tråden på nålarna om den av
någon anledning går av.

Handtaget som tecknaren för är ledat så att det underlättar
handens rörelser. Det är nämligen tydligt att hur väl
ekvilibrerad och lätt armen än är (den är efter hela sin längd
genomborrad) så blir spetsen dock långt ifrån så lätthanterlig som ett fritt verktyg.

Maskinens hastighet är beroende av arbetarens snabbhet att följa teckningen. Den
kan lätt brodera 10.000 ornament pr dag.


ARBETERSKAN ÖVERVAKAR MASKINENS ARBETE
