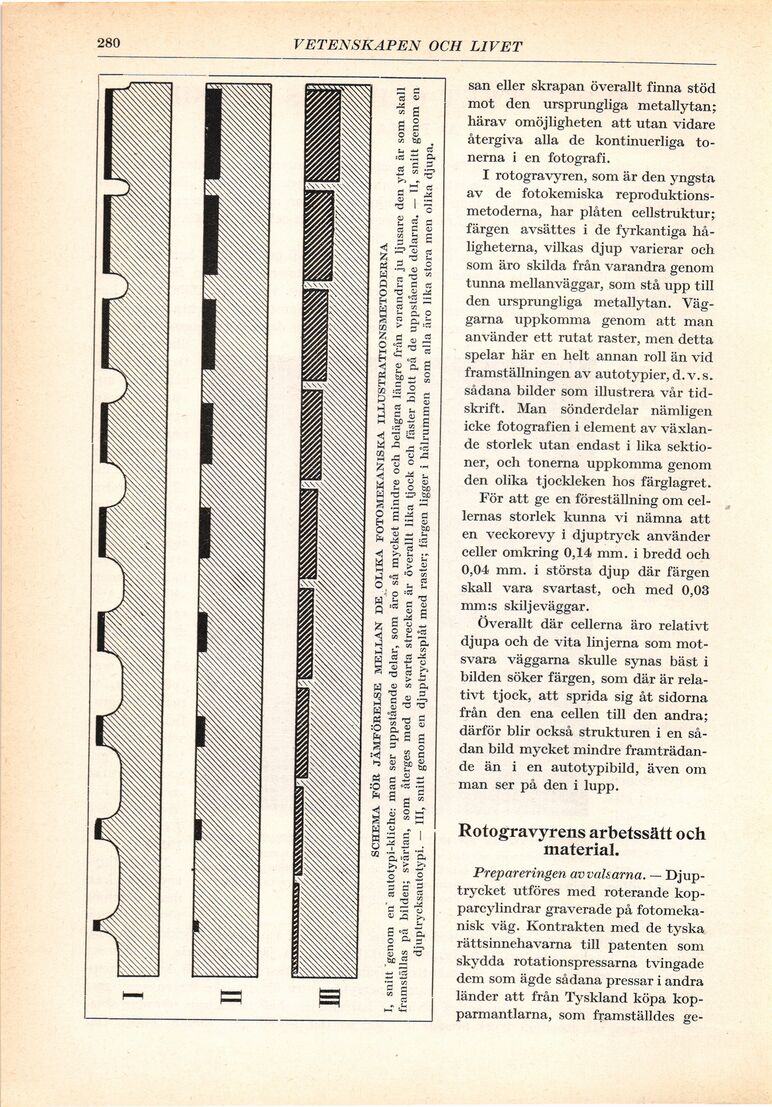

SCHEMA FÖR JÄMFÖRELSE MELLAN DE OLIKA FOTOMEKANISKA ILLUSTRATIONSMETODERNA I, Snitt genom en autotyp-kliche: man ser uppstående delar som äro så mycket mindre och belägna längre från verandra ju ljusare den yta är som skall framställas på bilden; svärtan, som återges med de svarta strecken är överallt lika tjock och fäster blott på de uppstående delarna. - II, snitt genom ett djuptrycksautotypi. - III, snitt genom en djuptrycksplåt med raster; färgenligger i hålrummen som alla äro lika stora men olika djupa.

trasan eller skrapan överallt finna stöd mot den ursprungliga metallytan;
härav omöjligheten att utan vidare återgiva alla de kontinuerliga
tonerna i en fotografi.

I rotogravyren, som är den yngsta av de fotokemiska
reproduktionsmetoderna, har plåten cellstruktur;
färgen avsattes i de fyrkantiga håligheterna, vilkas djup varierar och
som äro skilda från varandra genom tunna mellanväggar, som stå upp till
den ursprungliga metallytan. Väggarna uppkomma genom att man
använder ett rutat raster, men detta spelar här en helt annan roll än vid
framställningen av autotypier, d. v. s. sådana bilder som illustrera vår
tidskrift. Man sönderdelar nämligen icke fotografien i element av
växlande storlek utan endast i lika sektioner, och tonerna uppkomma genom
den olika tjockleken hos färglagret.

För att ge en föreställning om cellernas storlek kunna vi nämna att
en veckorevy i djuptryck använder celler omkring 0,14 mm. i bredd och
0,04 mm. i största djup där färgen skall vara svartast, och med 0,03
mm:s skiljeväggar.

Överallt där cellerna äro relativt djupa och de vita linjerna som
motsvara väggarna skulle synas bäst i bilden söker färgen, som där är
relativt tjock, att sprida sig åt sidorna från den ena cellen till den andra;
därför blir också strukturen i en sådan bild mycket mindre
framträdande än i en autotypibild, även om man ser på den i lupp.

Rotogravyrens arbetssätt och material.

Prepareringen av valsarna. - Djuptrycket utföres med roterande
kopparcylindrar graverade på fotomekanisk väg. Kontrakten med de tyska
rättsinnehavarna till patenten som skydda rotationspressarna tvingade
dem som ägde sådana pressar i andra länder att från Tyskland köpa
kopparmantlarna, som framställdes
