316
VETENSKAPEN OCH LIVET
Man har dock gjort några särdeles
intressanta försök med kapseln för att höra
på avstånd. Det blir ett slags trådlös
telefon, där ljudet överföres medels
värmevågorna* Vi ha i en artikel i Vetenskapen
och IÅvet beskrivit den »sjungande
ljusbågen» (Se V. L. juni 1919, sid. 159), vilken
användes i vissa radiotelegraf- och
radiotelefonsystem. Man har visserligen ännu
icke kunnat telefonera med infraröda
strålar på längre avstånd än några hundra meter,
men metoden kan utan tvivel f Händas.
Emellertid, för att på ett mera
känsligt sätt uppfånga de infraröda
strålarna har man uppfunnit ett
annat system. I
mottagningsspegelns brännpunkt placerar man
nämligen ett
ter-moelektriskt
element. När
termoelementet
träffas av
värmevågorna ger
det upphov till
elektris ka
strömmar, vilka
genom en
apparat liknande den
i
radiotelegrafien använda
tikkern förvandlas
till
intermittenta strömmar
som kunna
uppfattas i en
telefon.
För att termoelementet skall kunna
användas med fördel måste det emellertid
vara ytterst känsligt, så att det
ögonblickligen svarar mot de temperäturförändringar
for vilka det utsättes. Ett sådant element
konstruerades under kriget av
Hébert-Stevens och Larigaldie. Det består av en
platinaskiva av en hundradels millimeters
tjocklek och 2 eller 3 millimeters diameter
fäst vid ett nickelstöd; en tunn tellurkristall
(tellur är ett ämne, som till sin kemiska
natur påminner om selen och svavel) är
fäst i ett annat nickelstöd, så att dess spets
vilar mot platinaskivans mitt och är
fast-smält vid denna. Elementet är insatt i en
kammare med värmeisolerande väggar, så
att det skyddas mot all ljusstrålning, men

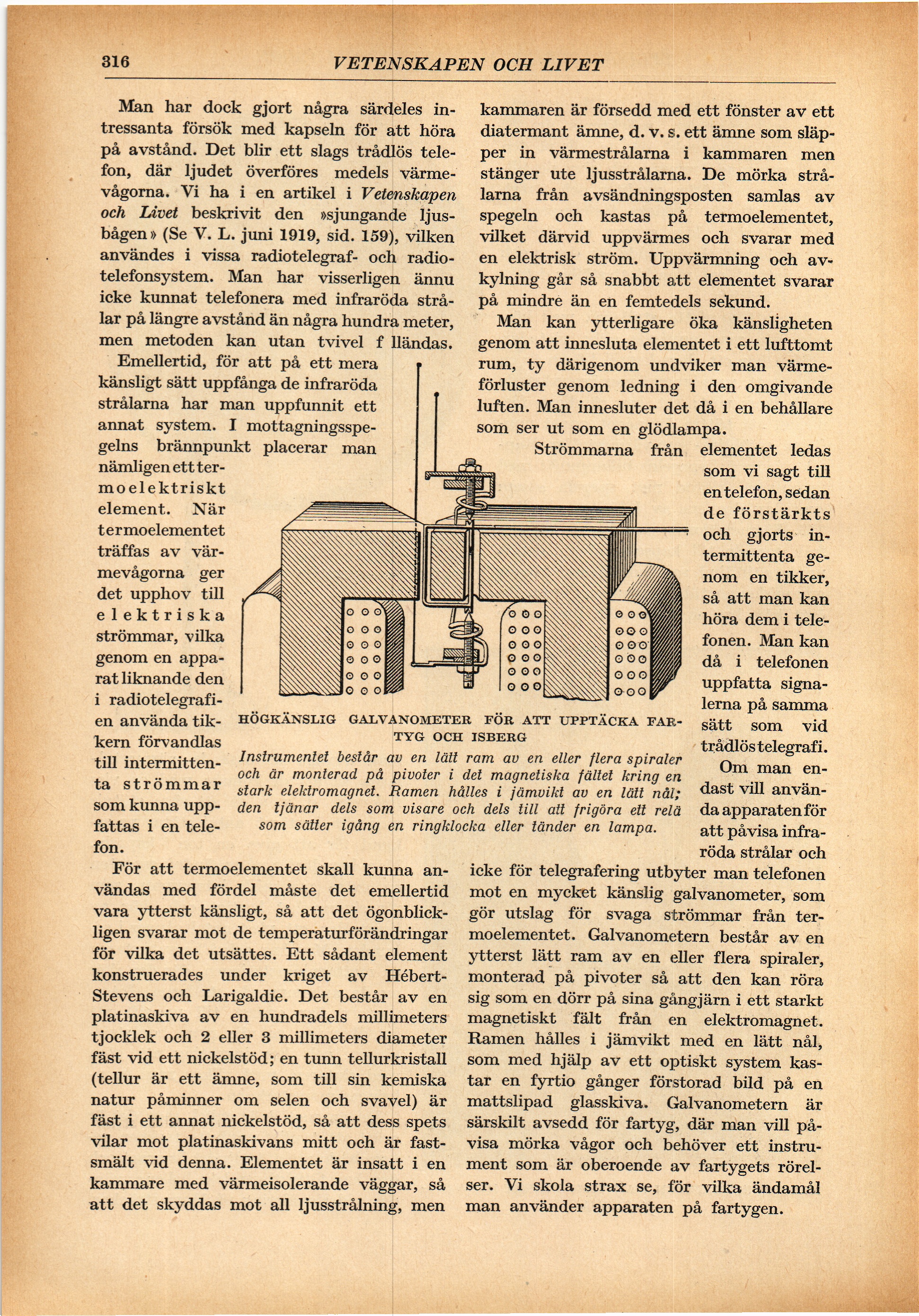

HÖGKÄNSLIG GALVANOMETER FÖR ATT UPPTÄCKA
FARTYG OCH ISBERG
Instrumentet består av en lätt ram av en eller flera spiraler
och är monterad på pivoter i det magnetiska fältet kring en
stark elektromagnet. Ramen hålles i jämvikt av en lätt nål;
den tjänar dels som visare och dels till att frigöra ett relä
som sätter igång en ringklocka eller tänder en lampa.
kammaren är försedd med ett fönster av ett
diatermant ämne, d. v. s. ett ämne som
släpper in värmestrålarna i kammaren men
stänger ute ljusstrålarna. De mörka
strålarna från avsändningsposten samlas av
spegeln och kastas på termoelementet,
vilket därvid uppvärmes och svarar med
en elektrisk ström. Uppvärmning och
avkylning går så snabbt att elementet svarar
på mindre än en femtedels sekund.
Man kan ytterligare öka känsligheten
genom att innesluta elementet i ett lufttomt
rum, ty därigenom undviker man
värmeförluster genom ledning i den omgivande
luften. Man innesluter det då i en behållare
som ser ut som en glödlampa.
Strömmarna från elementet ledas
som vi sagt till
en telefon, sedan
de förstärkts
och gjorts
intermittenta genom en tikker,
så att man kan
höra dem i
telefonen. Man kan
då i telefonen
uppfatta
signalerna på samma
sätt som vid
trådlöstelegrafi.
Om man
endast vill
använda apparaten för
att påvisa
infraröda strålar och
icke för telegrafering utbyter man telefonen
mot en mycket känslig galvanometer, som
gör utslag för svaga strömmar från
termoelementet. Galvanometern består av en
ytterst lätt ram av en eller flera spiraler,
monterad på pivoter så att den kan röra
sig som en dörr på sina gångjärn i.ett starkt
magnetiskt fält från en elektromagnet.
Ramen hålles i jämvikt med en lätt nål>
som med hjälp av ett optiskt system
kastar en fyrtio gånger förstorad bild på en
mattslipad glasskiva» Galvanometern är
särskilt avsedd för fartyg, där man vill
påvisa mörka vågor och behöver ett
instrument som är oberoende av fartygets
rörelser. Vi skola strax se, för vilka ändamål
man använder apparaten på fartygen.
