Fia.2

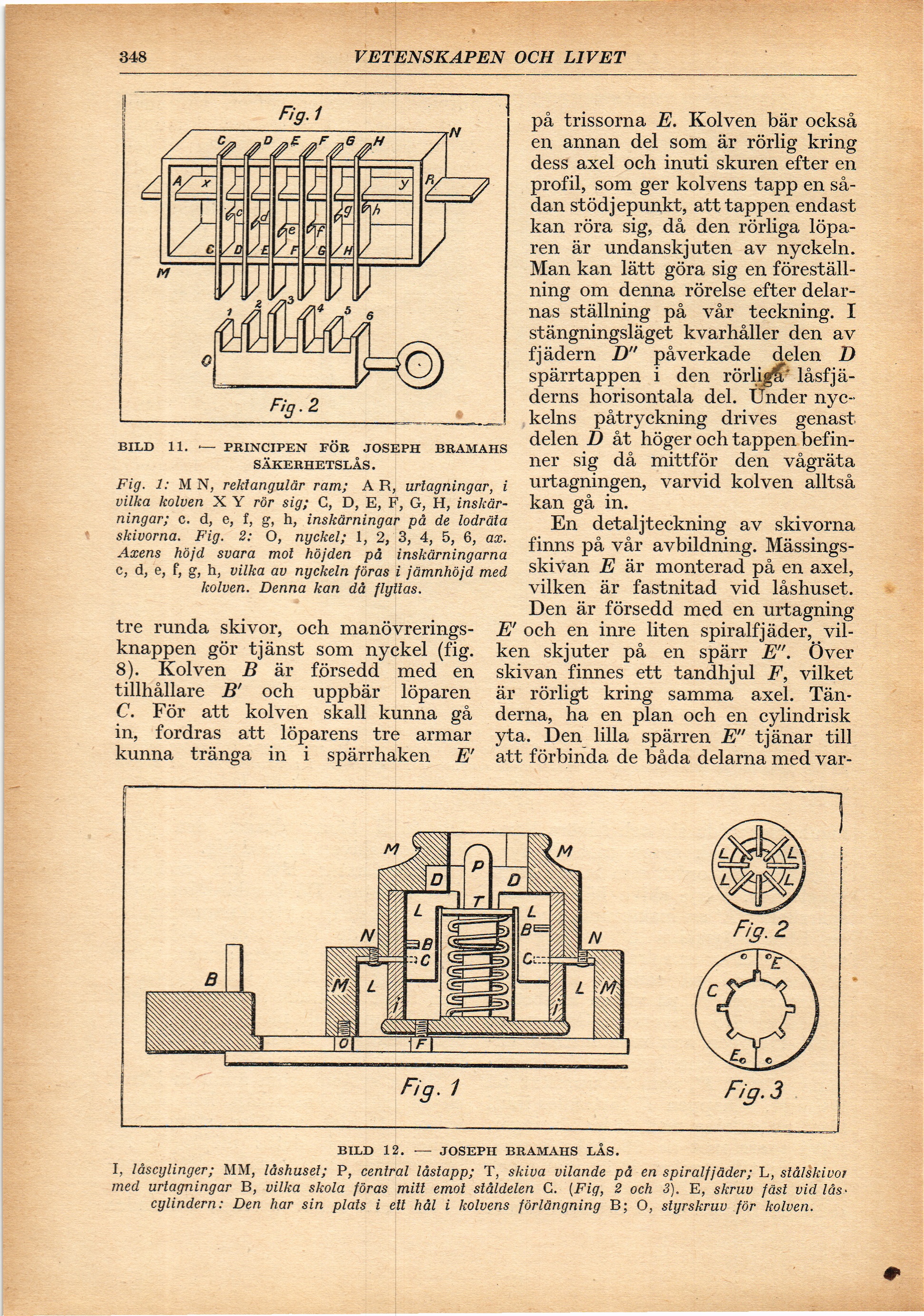

BILD 11. — PRINCIPEN FÖR JOSEPH BRAMAHS
SÄKERHETSLÅS.
Fig. 1: M N, rektangulär ram; A R, urtagningar, i
vilka kolven X Y rör sig; G, D, E, F, G, H,
inskärningar; c. d, e, f, g, h, inskärningar på de lodräta
skivorna. Fig. 2: O, nyckel; 1, 2, 3, 4, 5, 6, ax.
Axens höjd svara mot höjden på inskärningarna
c, å, e, f, g, h, vilka av nyckeln föras i jämnhöjd med
kolven. Denna kan då flyttas.
tre runda skivor, och
manövreringsknappen gör tjänst som nyckel (fig.
8). Kolven B är försedd med en
tillhållare B’ och uppbär löparen
C. För att kolven skall kunna gå
in, fordras att löparens tre armar
kunna tränga in i spärrhaken E’
på trissorna E. Kolven bär också
en annan del som är rörlig kring
dess axel och inuti skuren efter en
profil, som ger kolvens tapp en
sådan stödjepunkt, att tappen endast
kan röra sig, då den rörliga
löparen är undanskjuten av nyckeln.
Man kan lätt göra sig en
föreställning om denna rörelse efter
delarnas ställning på vår teckning. I
stängningsläget kvarhåller den av
fjädern D" påverkade delen D
spärrtappen i den rörlj^fr
låsfjäderns horisontala del. Under
nyckelns påtryckning drives genast
delen D åt höger och tappen
befinner sig då mittför den vågräta
urtagningen, varvid kolven alltså
kan gå in.
En detaljteckning av skivorna
finns på vår avbildning.
Mässingsskivan E är monterad på en axel,
vilken är fastnitad vid låshuset.
Den är försedd med en urtagning
Er och en inre liten spiralfjäder,
vilken skjuter på en spärr E". Över
skivan finnes ett tandhjul F, vilket
är rörligt kring samma axel.
Tänderna, ha en plan och en cylindrisk
yta. Den lilla spärren E" tjänar till
att förbinda de båda delarna med var-
Fig. 1
Fig.3
BILD 12. — JOSEPH BRAMAHS LÅS.
I, låscylinger; MM, låshusel; P, central låslapp; T, skiva vilande på en spiralfjäder;•■ L, stålskivor
med urtagningar B, vilka skola föras mitt emot ståldelen G. [Fig, 2 och 3). E, skruv fäst vid lås-
cylindern: Den har sin plats i ett hål i kolvens förlängning B; O, styrskruv för kolven.
