’ "T TT

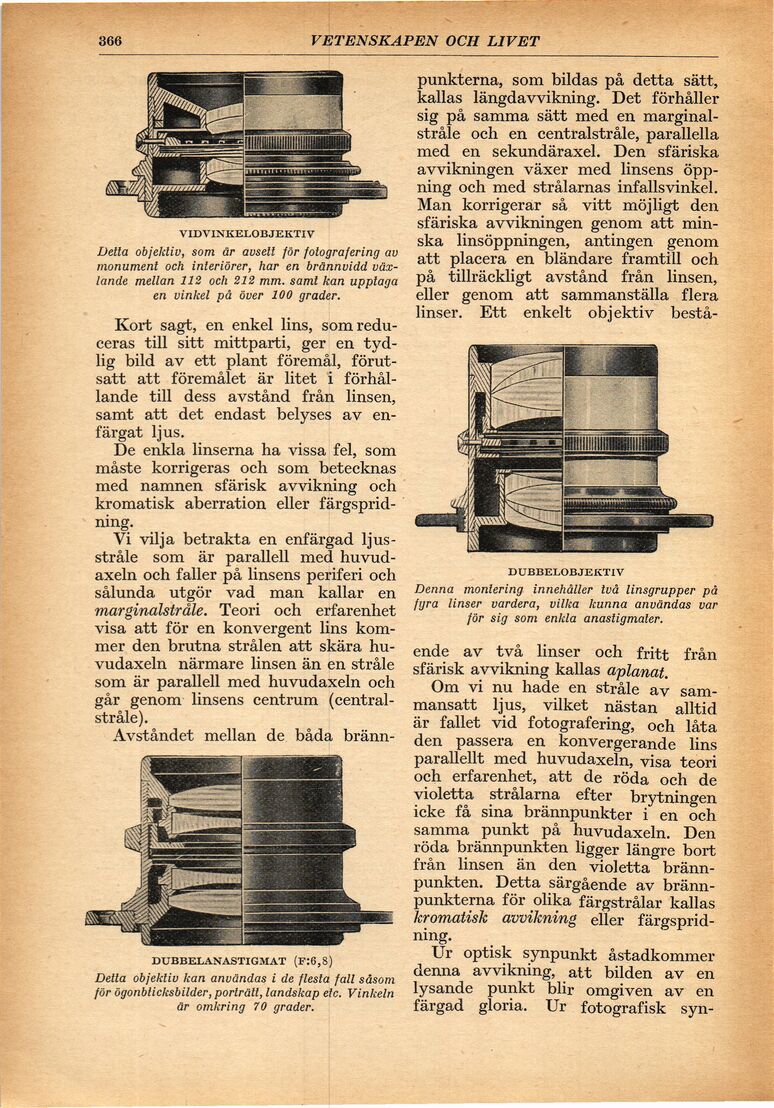

366
VETENSKAPEN OCH LIVET
VIDVINKELOBJEKTIV
Delia objektiv, som är avsett för fotografering av
monument och interiörer, har en brännvidd
växlande mellan 112 och 212 mm. samt kan upptaga
en vinkel på över 100 grader.
Kort sagt, en enkel lins, som
reduceras till sitt mittparti, ger en
tydlig bild av ett plant föremål,
förutsatt att föremålet är litet i
förhållande till dess avstånd från linsen,
samt att det endast belyses av
enfärgat ljus.
De enkla linserna ha vissa fel, som
måste korrigeras och som betecknas
med namnen sfärisk avvikning och
kromatisk aberration eller
färgspridning.
Vi vilja betrakta en enfärgad
ljusstråle som är parallell med
huvudaxeln och faller på linsens periferi och
sålunda utgör vad man kallar en
marginalstråle. Teori och erfarenhet
visa att för en konvergent lins
kommer den brutna strålen att skära
huvudaxeln närmare linsen än en stråle
som är parallell med huvudaxeln och
går genom linsens centrum
(central-stråle).
Avståndet mellan de båda bränn-
punkterna, som bildas på detta sätt,
kallas längdavvikning. Det förhåller
sig på samma sätt med en
marginal-stråle och en centralstråle, parallella
med en sekundäraxel. Den sfäriska
avvikningen växer med linsens
öppning och med strålarnas infallsvinkel.
Man korrigerar så vitt möjligt den
sfäriska avvikningen genom att
minska linsöppningen, antingen genom
att placera en bländare framtill och
på tillräckligt avstånd från linsen,
eller genom att sammanställa flera
linser. Ett enkelt objektiv bestå-
DUBBELANASTIGMAT (F:6,fi
Detta objektiv kan användas i de flesta fall såsom
för ögonblicksbilder, porträtt, landskap etc. Vinkeln
är omkring 70 grader.
DUBBELOBJEKT1V
Denna montering innehåller två linsgrupper på
fyra linser vardera, vilka kunna användas var
för sig som enkla anastigmater.
ende av två linser och fritt från
sfärisk avvikning kallas aplanat.
Om vi nu hade en stråle av
sammansatt ljus, vilket nästan alltid
är fallet vid fotografering, och låta
den passera en konvergerande lins
parallellt med huvudaxeln, visa teori
och erfarenhet, att de röda och de
violetta strålarna efter brytningen
icke få sina brännpunkter i en och
samma punkt på huvudaxeln. Den
röda brännpunkten ligger längre bort
från linsen än den violetta
brännpunkten. Detta särgående av
brännpunkterna för olika färgstrålar kallas
kromatisk avvikning eller
färgspridning.
Ur optisk synpunkt åstadkommer
denna avvikning, att bilden av en
lysande punkt blir omgiven av en
färgad gloria. Ur fotografisk syn-
