168

VETENSKAPEN OCH LIVET

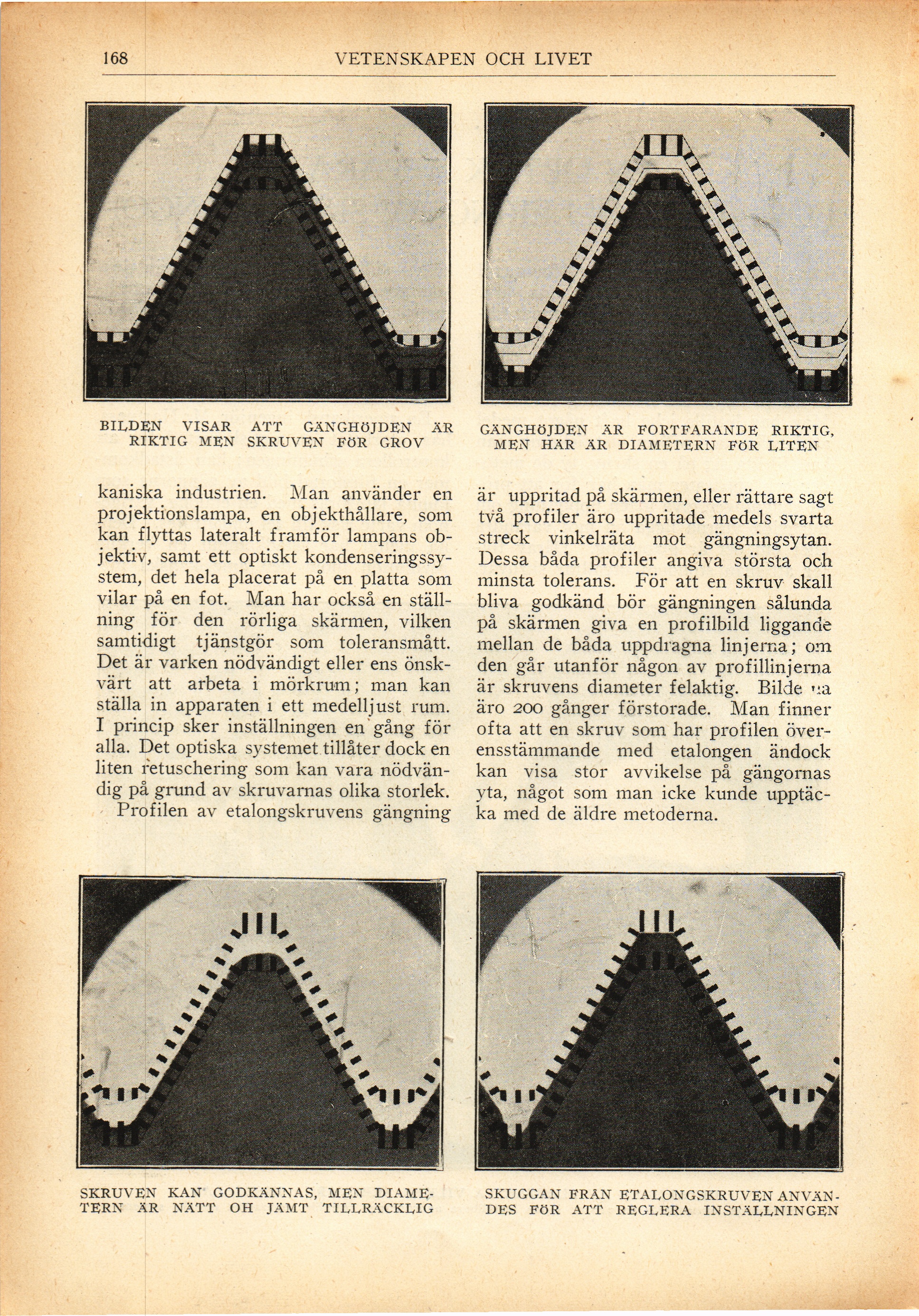

BILDEN VISAR ATT GÄNGHÖJDEN ÄR
RIKTIG MEN SKRUVEN FÖR GROV

kaniska industrien. Man använder en
projektionslampa, en objekthållare, som
kan flyttas lateralt framför lampans
objektiv, samt ett optiskt
kondenseringssy-stem, det hela placerat på en platta som
vilar på en fot. Man har också en
ställning för den rörliga skärmen, vilken
samtidigt tjänstgör som toleransmått.
Det är varken nödvändigt eller ens
önskvärt att arbeta i mörkrum; man kan
ställa in apparaten i ett medelljust rum.
I princip sker inställningen en gång för
alla. Det optiska systemet tillåter dock en
liten retuschering som kan vara
nödvändig på grund av skruvarnas olika storlek.
Profilen av etalongskruvens gängning

GÄNGHÖJDEN ÄR FORTFARANDE RIKTIG,
MEN HÄR ÄR DIAMETERN FÖR LITEN

är uppritad på skärmen, eller rättare sagt
två profiler äro uppritade medels svarta
streck vinkelräta mot gängningsytan.
Dessa båda profiler angiva största och
minsta tolerans. För att en skruv skall
bliva godkänd bör gängningen sålunda
på skärmen giva en profilbild liggande
mellan de båda uppdragna linjerna; om
den går utanför någon av profillinjerna
är skruvens diameter felaktig. Biide Ma
äro 200 gånger förstorade. Man finner
ofta att en skruv som har profilen
överensstämmande med etalongen ändock
kan visa stor avvikelse på gängornas
yta, något som man icke kunde
upptäcka med de äldre metoderna.

SKRUVEN KAN GODKÄNNAS, MEN
DIAMETERN ÄR NÄTT OH JÄMT TILLRÄCKLIG

SKUGGAN FRÅN ETALONGSKRUVEN
ANVÄNDES FÖR ATT REGLERA INSTÄLLNINGEN
