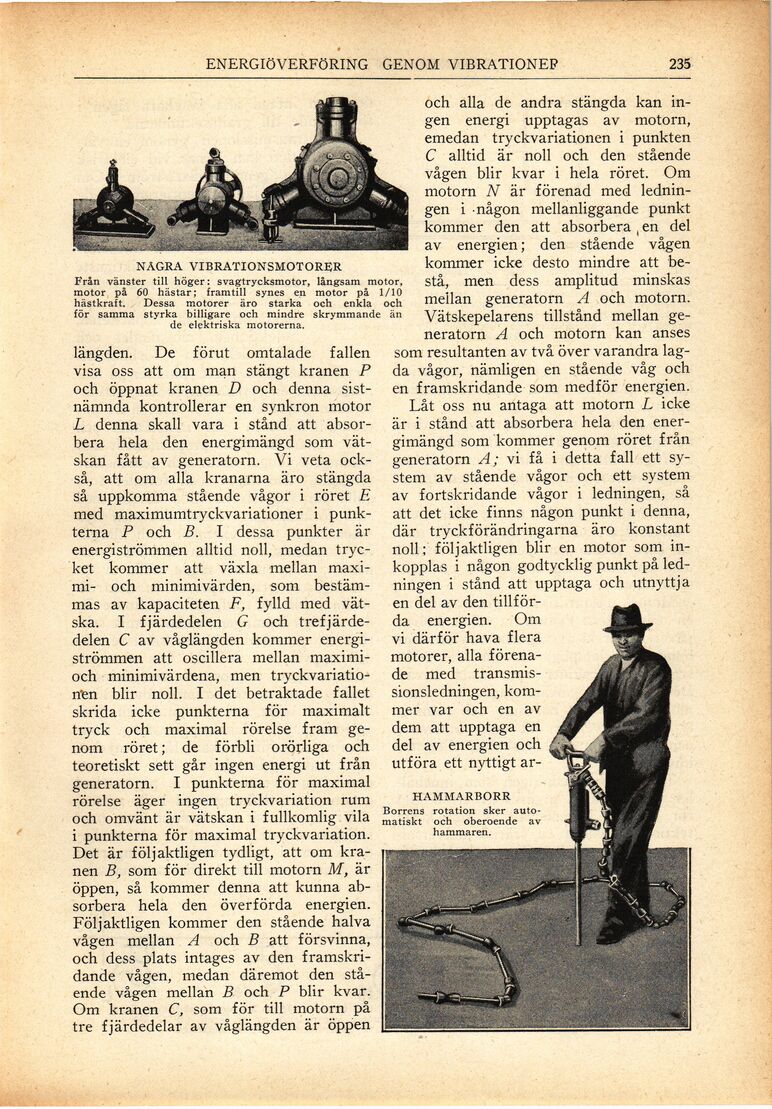

NÅGRA VIBRATIONSMOTORER

Från vänster till höger: svagtrycksmotor, långsam motor,
motor på 60 hästar; framtill synes en motor på 1/10
hästkraft. Dessa motorer äro starka och enkla och
för samma styrka billigare och mindre skrymmande än
de elektriska motorerna.

längden. De förut omtalade fallen
visa oss att om man stängt kranen P
och öppnat kranen D och denna
sistnämnda kontrollerar en synkron motor
L denna skall vara i stånd att
absorbera hela den energimängd som
vätskan fått av generatorn. Vi veta
också, att om alla kranarna äro stängda
så uppkomma stående vågor i röret E
med maximumtryckvariationer i
punkterna P och B. I dessa punkter är
energiströmmen alltid noll, medan
trycket kommer att växla mellan
maxi-mi- och minimivärden, som
bestämmas av kapaciteten F, fylld med
vätska. I fjärdedelen G och
trefjärdedelen C av våglängden kommer
energiströmmen att oscillera mellan
maximi-och minimivärdena, men
tryckvariationen blir noll. I det betraktade fallet
skrida icke punkterna för maximalt
tryck och maximal rörelse fram
genom röret; de förbli orörliga och
teoretiskt sett går ingen energi ut från
generatorn. I punkterna för maximal
rörelse äger ingen tryckvariation rum
och omvänt är vätskan i fullkomlig vila
i punkterna för maximal tryckvariation.
Det är följaktligen tydligt, att om
kranen B, som för direkt till motorn M, är
öppen, så kommer denna att kunna
absorbera hela den överförda energien.
Följaktligen kommer den stående halva
vågen mellan A och B att försvinna,
och dess plats intages av den
framskridande vågen, medan däremot den
stående vågen mellan B och P blir kvar.
Om kranen C, som för till motorn på
tre fjärdedelar av våglängden är öppen

och alla de andra stängda kan
ingen energi upptagas av motorn,
emedan tryckvariationen i punkten
C alltid är noll och den stående
vågen blir kvar i hela röret. Om

É motorn N är förenad med
ledningen i någon mellanliggande punkt
kommer den att absorbera x en del
av energien; den stående vågen
kommer icke desto mindre att
betor, stå, men dess amplitud minskas
och mellan generatorn A och motorn.
än Vätskepelarens tillstånd mellan
generatorn A och motorn kan anses
som resultanten av två över varandra
lagda vågor, nämligen en stående våg och
en framskridande som medför energien.
Låt oss nu antaga att motorn L icke
är i stånd att absorbera hela den
energimängd som kommer genom röret från
generatorn A; vi få i detta fall ett
system av stående vågor och ett system
av fortskridande vågor i ledningen, så
att det icke finns någon punkt i denna,
där tryckförändringarna äro konstant
noll; följaktligen blir en motor som
inkopplas i någon godtycklig punkt på
ledningen i stånd att upptaga och utnyttja
en del av den
tillförda energien. Om
vi därför hava flera
motorer, alla
förenade med
transmissionsledningen, kommer var och en av
dem att upptaga en
del av energien och |
utföra ett nyttigt ar-

HAMMARBORR
Borrens rotation sker
automatiskt och oberoende av
hammaren.
