356

VETENSKAPEN OCH LIVET

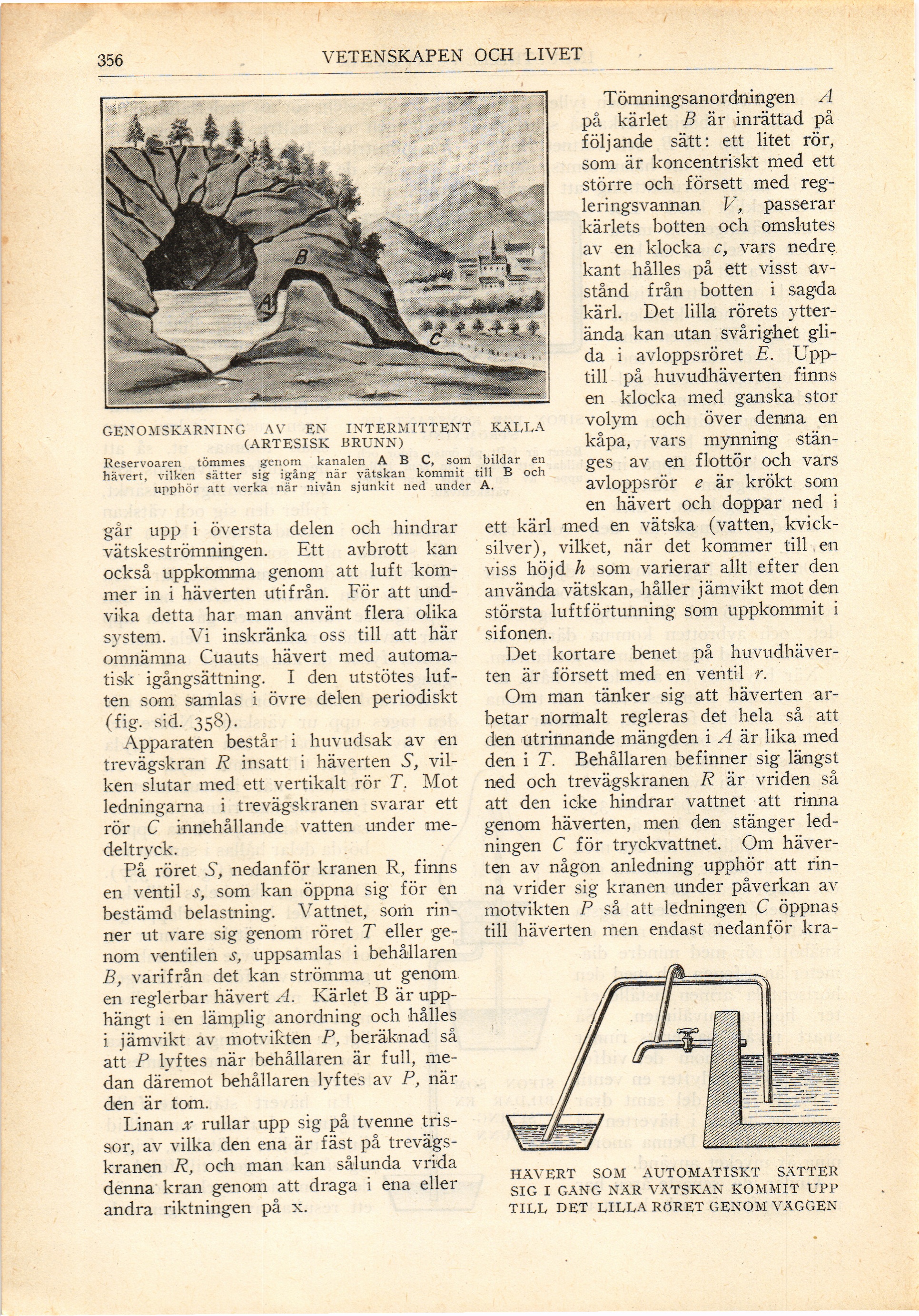

GENOMSKÄRNING AV EN INTERMITTENT KÄLLA

(ARTESISK BRUNN)

Reservoaren tömmes genom kanalen ABC, som bildar en

hävert, vilken sätter sig igång när vätskan kommit till B och

upphör att verka när nivån sjunkit ned under A.

går upp i översta delen och hindrar
vätskeströmningen. Ett avbrott kan
också uppkomma genom att luft
kommer in i häverten utifrån. För att
undvika detta har man använt flera olika
system. Vi inskränka oss till att här
omnämna Cuauts hävert med
automatisk igångsättning. I den utstötes
luften som samlas i övre delen periodiskt

(fig. sid. 358).

Apparaten består i huvudsak av en
trevägskran R insatt i häverten S,
vilken slutar med ett vertikalt rör T. Mot
ledningarna i trevägskranen svarar ett
rör C innehållande vatten under
medeltryck.

På röret S, nedanför kranen R, finns
en ventil s, som kan öppna sig för en
bestämd belastning. Vattnet, som
rinner ut vare sig genom röret T eller
genom ventilen sy uppsamlas i behållaren
B, varifrån det kan strömma ut genom,
en reglerbar hävert A. Kärlet B är
upphängt i en lämplig anordning och hålles
i jämvikt av motvikten P, beräknad så
att P lyftes när behållaren är full,
medan däremot behållaren lyftes av P, när
den är tom.

Linan x rullar upp sig på tvenne
tris-sor, av vilka den ena är fäst på
trevägskranen R, och man kan sålunda vrida
denna kran genom att draga i ena eller
andra riktningen på x.

Tömningsanordningen A
på kärlet B är inrättad på
följande sätt: ett litet rör,
som är koncentriskt med ett
större och försett med
reg-leringsvannan V, passerar
kärlets botten och omslutes
av en klocka c, vars nedre
kant hålles på ett visst
avstånd från botten i sagda
kärl. Det lilla rörets
ytterända kan utan svårighet
glida i avlopps röret E.
Upptill på huvudhäverten finns
en klocka med ganska stor
volym och över denna en
kåpa, vars mynning
stän-ges av en flottör och vars
avloppsrör e är krökt som
en hävert och doppar ned i
ett kärl med en vätska (vatten,
kvicksilver), vilket, när det kommer till,en
viss höjd h som varierar allt efter den
använda vätskan, håller jämvikt mot den
största luftförtunning som uppkommit i
sifonen.

Det kortare benet på
huvudhäverten är försett med en ventil r.

Om man tänker sig att häverten
arbetar normalt regleras det hela så att
den utrinnande mängden i A ’år lika med
den i T. Behållaren befinner sig längst
ned och trevägskranen R är vriden så
att den icke hindrar vattnet att rinna
genom häverten, men den stänger
ledningen C för tryckvattnet. Om
häverten av någon anledning upphör att
rinna vrider sig kranen under påverkan av
motvikten P så att ledningen C öppnas
till häverten men endast nedanför kra-

HÄVERT SOM AUTOMATISKT SÄTTER
SIG I GÄNG NÄR VÄTSKAN KOMMIT UPP
TILL DET LILLA RÖRET GENOM VÄGGEN
