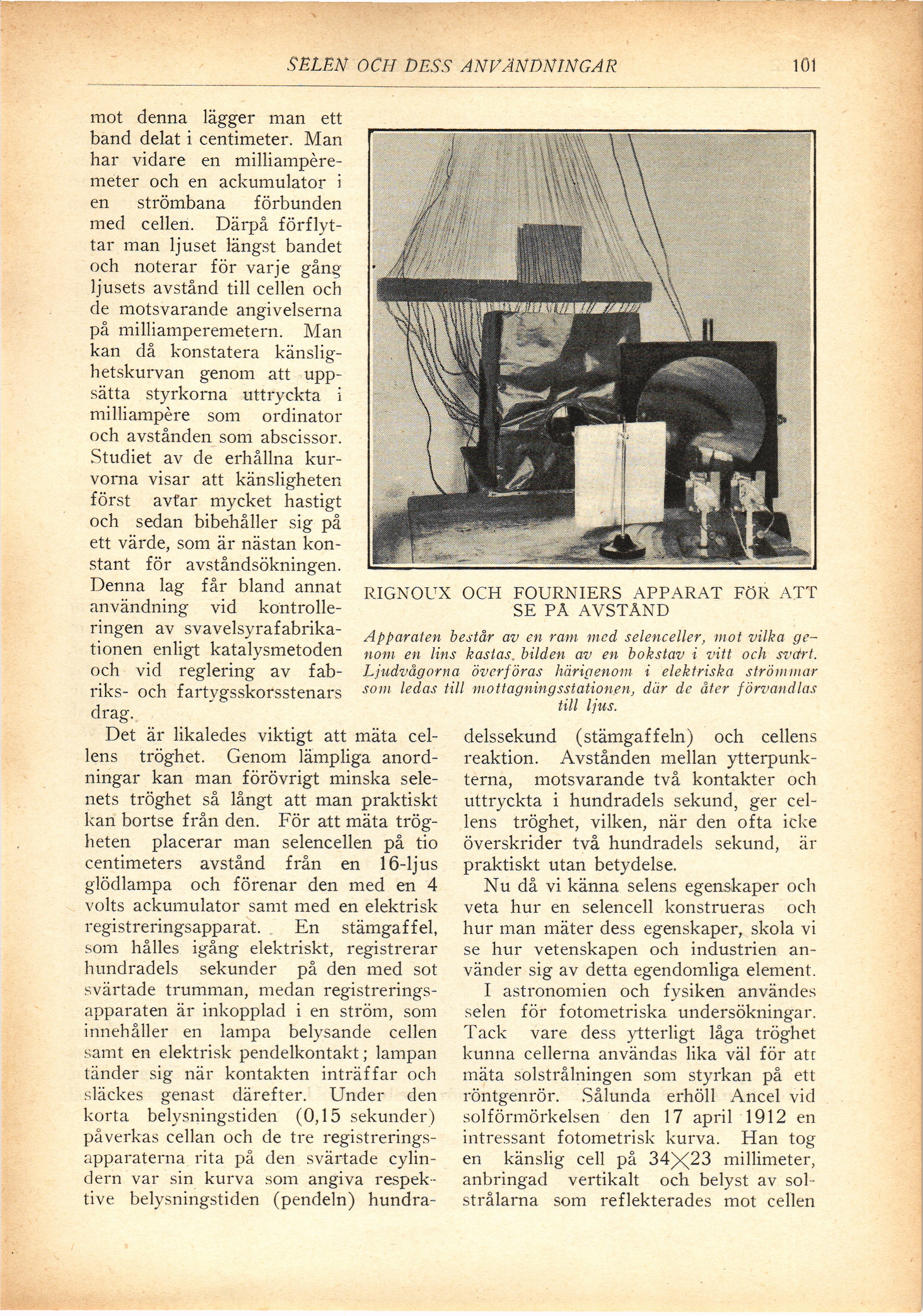

SELEN OCH DESS ANVÄNDNINGAR
101
mot denna lägger man ett
band delat i centimeter. Man
har vidare en
milliampéremeter och en ackumulator i
en strömbana förbunden
med cellen. Därpå
förflyttar man ljuset längst bandet
och noterar för varje
gång-ljusets avstånd till cellen och
de motsvarande angivelserna
på milliamperemetern. Man
kan då konstatera
känslighetskurvan genom att
uppsätta styrkorna uttryckta i
milliampére som ordinator
och avstånden som abscissor.
Studiet av de erhållna
kurvorna visar att känsligheten
först avfar mycket hastigt
och sedan bibehåller sig på
ett värde, som är nästan
konstant för avståndsökningen.
Denna lag får bland annat
användning vid
kontrolleringen av
svavelsyrafabrikationen enligt katalysmetoden
och vid reglering av
fabriks- och fartygsskorsstenars
drag.
Det är likaledes viktigt att mäta
cellens tröghet. Genom lämpliga
anordningar kan man förövrigt minska
sele-nets tröghet så långt att man praktiskt
kan bortse från den. För att mäta
trögheten placerar man selencellen på tio
centimeters avstånd från en 16-ljus
glödlampa och förenar den med en 4
volts ackumulator samt med en elektrisk
registreringsapparat. . En stämgaffel,
som hålles igång elektriskt, registrerar
hundradels sekunder på den med sot
svärtade trumman, medan
registrerings-apparaten är inkopplad i en ström, som
innehåller en lampa belysande cellen
samt en elektrisk pendelkontakt; lampan
tänder sig när kontakten inträffar och
släckes genast därefter. Under den
korta belysningstiden (0,15 sekunder)
påverkas cellan och de tre
registrerings-apparaterna rita på den svärtade
cylindern var sin kurva som angiva
respektive belysningstiden (pendeln) hundra-
delssekund (stämgaffeln) och cellens
reaktion. Avstånden mellan
ytterpunkterna, motsvarande två kontakter och
uttryckta i hundradels sekund, ger
cellens tröghet, vilken, när den ofta icke
överskrider två hundradels sekund, är
praktiskt utan betydelse.
Nu då vi känna selens egenskaper och
veta hur en selencell konstrueras och
hur man mäter dess egenskaper, skola vi
se hur vetenskapen och industrien
använder sig av detta egendomliga element.
I astronomien och fysiken användes
selen för fotometriska undersökningar.
Tack vare dess ytterligt låga tröghet
kunna cellerna användas lika väl för att
mäta solstrålningen som styrkan på ett
röntgenrör. Sålunda erhöll Ancel vid
solförmörkelsen den 17 april 1912 en
intressant fotometrisk kurva. Han tog
en känslig cell på 34X23 millimeter,
anbringad vertikalt och belyst av
solstrålarna som reflekterades mot cellen
RIGNOUX OCH FOURNIERS APPARAT FÖR ATT
SE PA AVSTÅND
Apparaten består av en ram med selenceller, mot vilka
genom en lins kastas, bilden av en bokstav i vitt och svart
Ljudvågorna överföras härigenom i elektriska strömmar
som ledas till mottagningsstationen, där de åter förvandlas
till /«*/«■
