122
VETENSKAPEN OCH LIVET

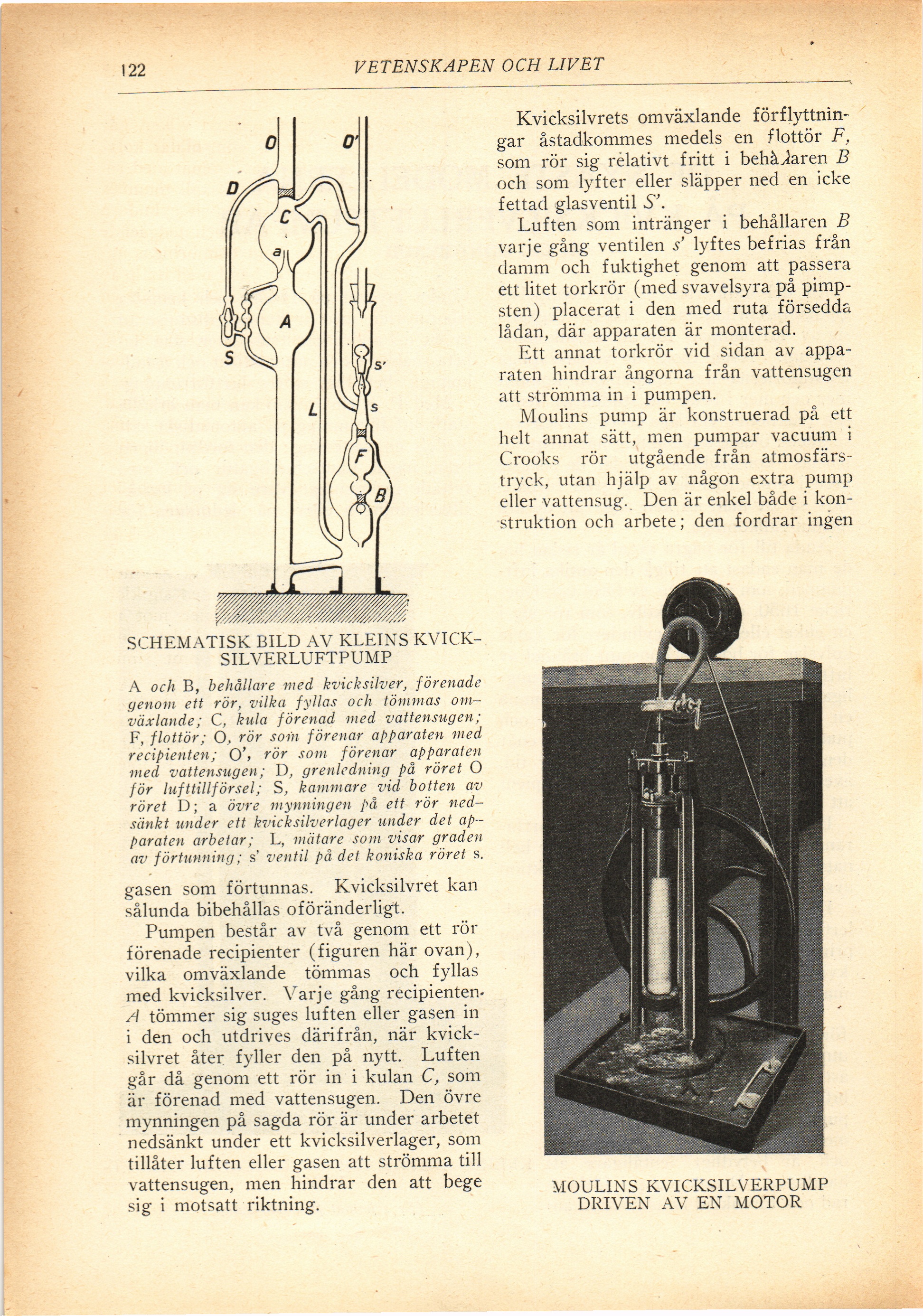

SCHEMATISK BILD AV KLEINS
KVICKSILVERLUFTPUMP
A och B, behållare med kvicksilver, förenade
genom ett rör, vilka fyllas och tömmas
omväxlande; C, kula förenad med vattensugen;
F, flottör; O, rör som förenar apparaten med
recipienten; O’, rör som förenar apparaten
med vattensugen; D, grenledning på röret O
för lufttillförsel; S, kammare vid botten av
röret D; a övre mynningen på ett rör
nedsänkt under ett kvick silverlag er under det
apparaten arbetar; L, mätare som visar graden
av förtunning; s’ ventil på det koniska röret s.
gasen som förtunnas. Kvicksilvret kan
sålunda bibehållas oföränderligt.
Pumpen består av två genom ett rör
förenade recipienter (figuren här ovan),
vilka omväxlande tömmas och fyllas
med kvicksilver. Varje gång
recipienten-A tömmer sig suges luften eller gasen in
i den och utdrives därifrån, när
kvicksilvret åter fyller den på nytt. Luften
går då genom ett rör in i kulan C, som
är förenad med vattensugen. Den övre
mynningen på sagda rör är under arbetet
nedsänkt under ett kvicksilverlager, som
tillåter luften eller gasen att strömma till
vattensugen, men hindrar den att bege
sig i motsatt riktning.
Kvicksilvrets omväxlande
förflyttningar åstadkommes medels en flottör F,
som rör sig relativt fritt i behåjaren B
och som lyfter eller släpper ned en icke
fettad glasventil S\
Luften som intränger i behållaren B
varje gång ventilen s’ lyftes befrias från
damm och fuktighet genom att passera
ett litet torkrör (med svavelsyra på
pimp-sten) placerat i den med ruta försedda
lådan, där apparaten är monterad.
Ett annat torkrör vid sidan av
apparaten hindrar ångorna från vattensugen
att strömma in i pumpen.
Moulins pump är konstruerad på ett
helt annat sätt, men pumpar vacuum i
Crooks rör utgående från
atmosfärstryck, utan hjälp av någon extra pump
eller vattensug. Den är enkel både i
konstruktion och arbete; den fordrar ingen
MOULINS KVICKSILVERPUMP
DRIVEN AV EN MOTOR
