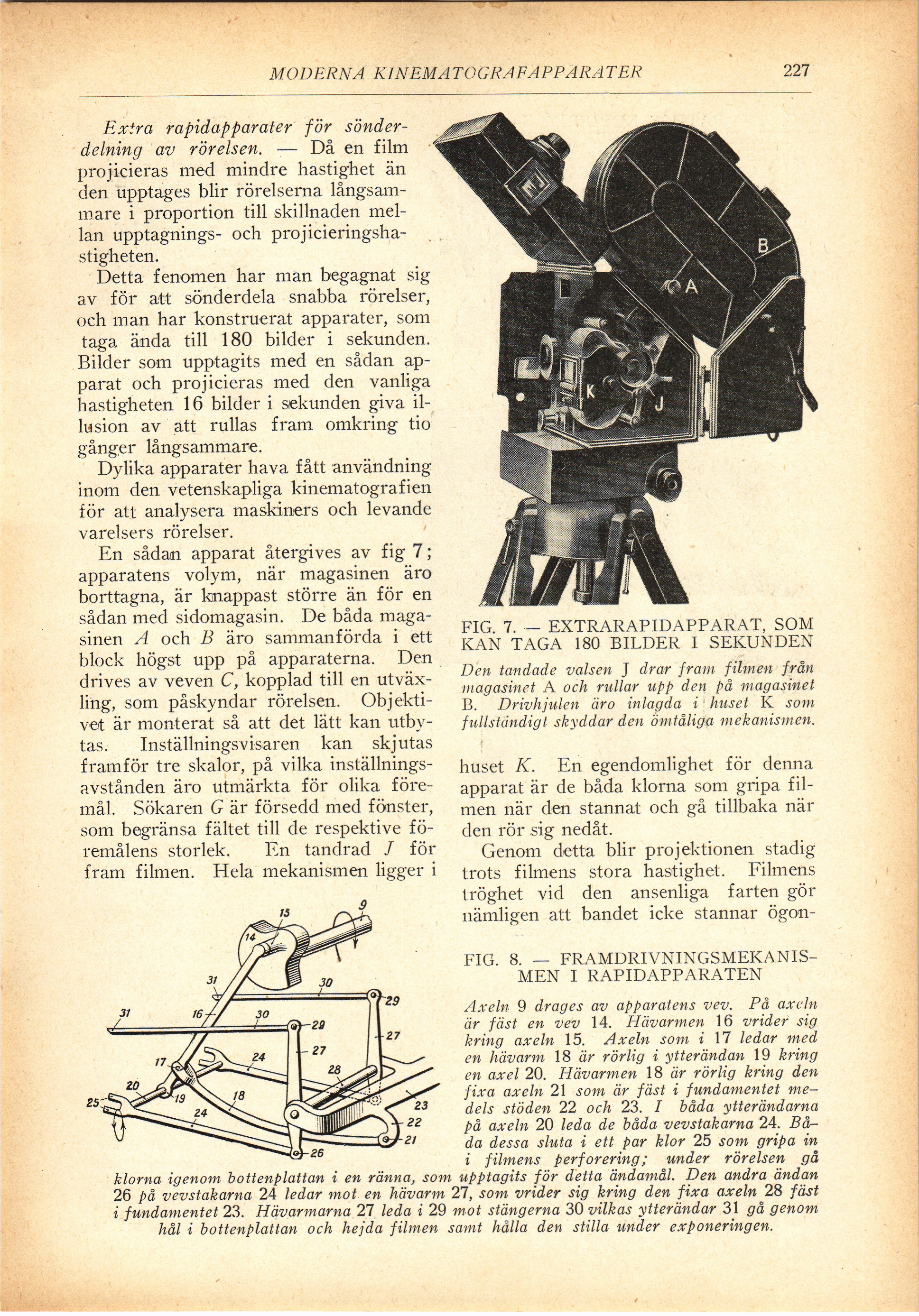

MODERNA KIN EM A TOGRAFAPPÄRA TER
227
Extra rapidapparater för
sönderdelning av rörelsen. -— Då en film
projicieras med mindre hastighet än
den upptages blir rörelserna
långsammare i proportion till skillnaden
mellan upptagnings- och
projicieringsha-stigheten.
Detta fenomen har man begagnat sig
av för att sönderdela snabba rörelser,
och man har konstruerat apparater, som
taga ända till 180 bilder i sekunden.
Bilder som upptagits med en sådan
apparat och projicieras med den vanliga
hastigheten 16 bilder i sekunden giva
illusion av att rullas fram omkring tio
gånger långsammare.
Dylika apparater hava fått användning
inom den vetenskapliga kinematografien
för att analysera maskiners och levande
varelsers rörelser.
En sådan apparat återgives av fig 7;
apparatens volym, när magasinen äro
borttagna, är knappast större än för en
sådan med sidomagasin. De båda
magasinen A och B äro sammanförda i ett
block högst upp på apparaterna. Den
drives av veven C, kopplad till en
utväxling, som påskyndar rörelsen,
Objektivet är monterat så att det lätt kan
utbytas. Inställnings visar en kan skjutas
framför tre skalor, på vilka
inställningsavstånden äro utmärkta för olika
föremål. Sökaren G är försedd med fönster,
som begränsa fältet till de respektive
föremålens storlek. En tandrad / för
fram filmen. Hela mekanismen ligger i
FIG. 7. — EXTRARAPIDAPPARAT, SOM
KAN TAGA 180 BILDER I SEKUNDEN
Den tandade valsen J drar fratn filmen frän
magasinet A och rullar upp den pä magasinet
B. Drivhjulen äro inlagda i huset K som
fullständigt skyddar den ömtålig® mekanismen.
huset K. En egendomlighet för denna
apparat är de båda klorna som gripa
filmen när den stannat och gå tillbaka när
den rör sig nedåt.
Genom detta blir projektionen stadig
trots filmens stora hastighet. Filmens
tröghet vid den ansenliga farten gör
nämligen att bandet icke stannar ögon-
FIG. 8. —
FRAMDRIVNINGSMEKANISMEN I RAPIDAPPARATEN
Axeln 9 drages av apparatens vev. På axeln
är fäst en vev 14. Hävarmen 16 vrider sig
kring axeln 15. Axeln som i 17 ledar med
en hävarm 18 är rörlig i ytterändan 19 kring
en axel 20. Hävarmen 18 är rörlig kring den
fixa axeln 21 som är fäst i fundamentet
medels stöden 22 och 23. / båda ytterändarna
på axeln 20 leda de båda vevstakarna 24.
Båda dessa sluta i ett par klor 25 som gripa in
i filmens perforering; under rörelsen gå
klorna igenom bottenplattan i en ränna, som upptagits för detta ändamål Den andra ändan
26 på vevstakarna 24 ledar mot en hävarm 27, som vrider sig kring den fixa axeln 28 fäst
i fundamentet 23. Hävarmarna 27 leda i 29 mot stängerna 30 vilkas ytterändar 31 gå genom
hål i bottenplattan och hejda filmen samt hålla den stilla under exponeringen.
