230
VETENSKAPEN OCH LIVET

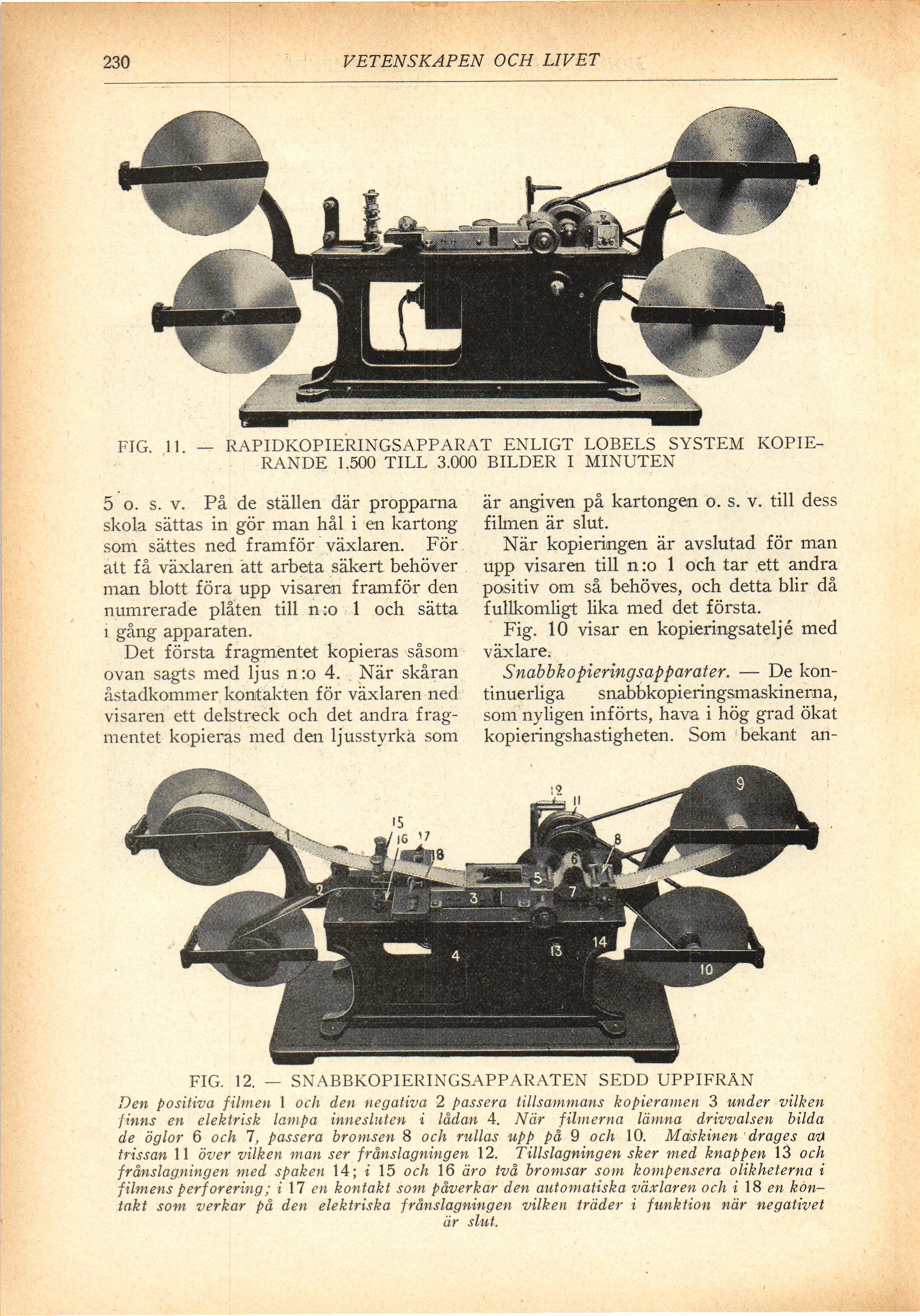

FIG. 11. — RAPIDKOPIERINGSAPPARAT ENLIGT LOBELS SYSTEM
KOPIERANDE 1.500 TILL 3.000 BILDER I MINUTEN
5 o. s. v. På de ställen där propparna
skola sättas in gör man hål i en kartong
som sättes ned framför växlaren. För
att få växlaren att arbeta säkert behöver
man blott föra upp visaren framför den
numrerade plåten till n:o 1 och sätta
i gång apparaten.
Det första fragmentet kopieras såsom
ovan sagts med ljus n :o 4. När skåran
åstadkommer kontakten för växlaren ned
visaren ett delstreck och det andra
fragmentet kopieras med den ljusstyrka som
är angiven på kartongen o. s. v. till dess
filmen är slut.
När kopieringen är avslutad för man
upp visaren till n:o 1 och tar ett andra
positiv om så behöves, och detta blir då
fullkomligt lika med det första.
Fig. 10 visar en kopieringsateljé med
växlare;
Snabbkopieringsapparater, — De
kontinuerliga snabDkopieringsmaskinerna,
som nyligen införts, hava i hög grad ökat
kopieringshastigheten. Som bekant ari-
FIG. 12. — SNABBKOPIERINGSAPPARATEN SEDD UPPIFRÅN
Den positiva filmen 1 och den negativa 2 passera tillsammans kopieramen 3 under vilken
finns en elektrisk lampa innesluten i lådan 4. När filmerna lämna drivvalsen bilda
de öglor 6 och 1, passera bromsen 8 och rullas upp på 9 och 10. Maskinen drages atX
frissan 11 över vilken man ser frånslagningen 12. Tillslagningen sker med knappen 13 och
frånslagningen med spaken 14; i 15 och 16 äro två bromsar som kompensera olikheterna i
filmens perforering; i 17 en kontakt som påverkar den automatiska växlaren och i 18 en
kön-takt som verkar på den elektriska fränslagningen vilken träder i funktion när negativet
är slut.
