232
VETENSKAPEN OCH LIVET

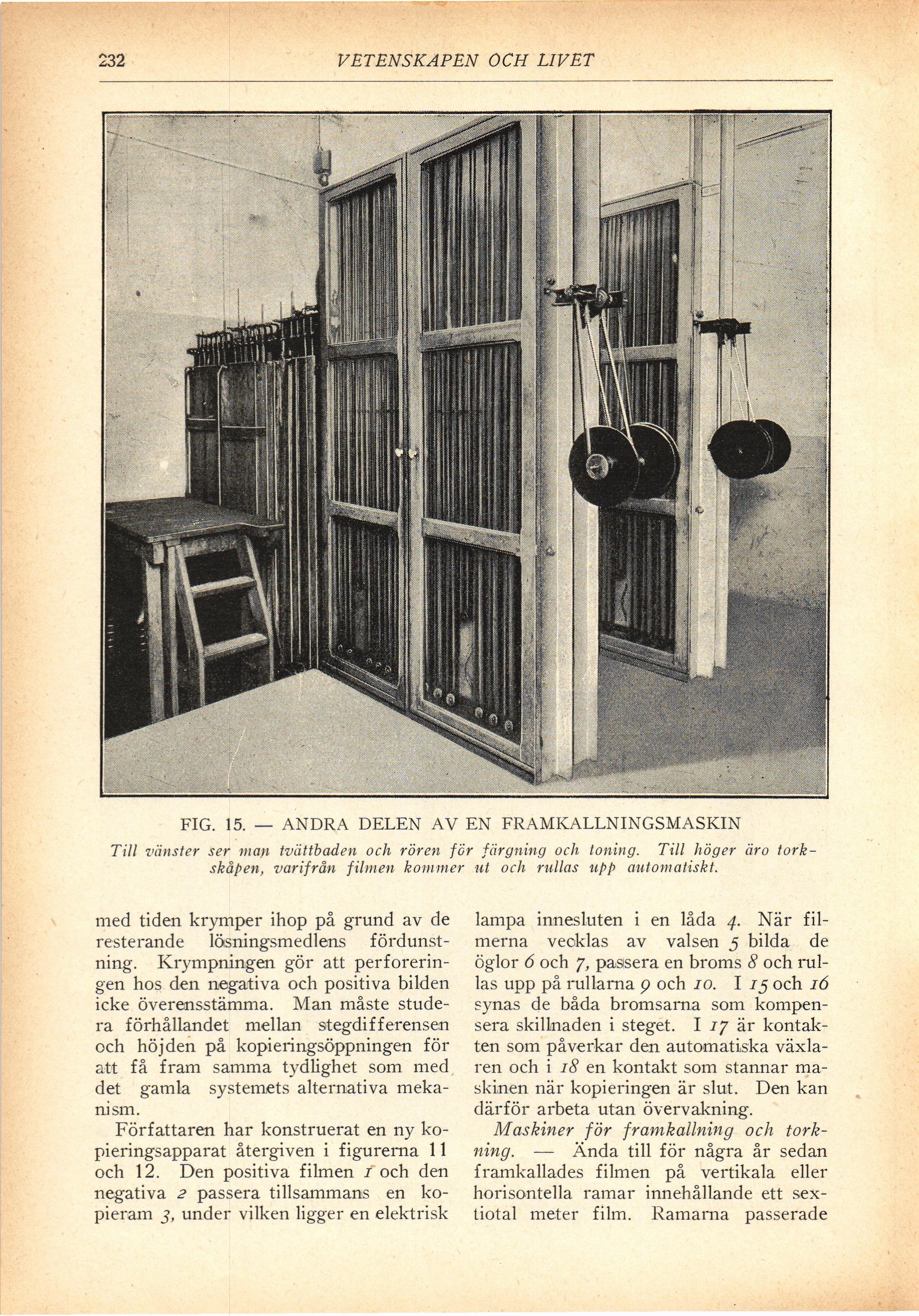

FIG. 15. — ANDRA DELEN AV EN FRAMKALLNINGSMASKIN
Till vänster ser man tvättbaden och rören för färgning och toning. Till höger äro
torkskåpen, varifrån filmen kommer ut och rullas upp automatiskt.
med tiden krymper ihop på grund av de
resterande lösningsmedlens
fördunst-ning. Krympningen gör att
perforeringen hos den negativa och positiva bilden
icke överensstämma. Man måste
studera förhållandet mellan stegdifferensen
och höjden på kopieringsöppningen för
att få fram samma tydlighet som med^
det gamla systemets alternativa
mekanism.
Författaren har konstruerat en ny
kopieringsapparat återgiven i figurerna 11
och 12. Den positiva filmen /och den
negativa 2 passera tillsammans en
kopieram 3, under vilken ligger en elektrisk
lampa innesluten i en låda 4. När
filmerna vecklas av valsen 5 bilda de
öglor 6 och 7, pasisera en broms 8 och
rullas upp på rullarna p och 10. I 15 och 16
synas de båda bromsarna som
kompensera skillnaden i steget. I 17 är
kontakten som påverkar den automatiska
växlaren och i 18 en kontakt som stannar
maskinen när kopieringen är slut. Den kan
därför arbeta utan övervakning.
Maskiner för framkallning och
torkning. — Ända till för några år sedan
framkallades filmen på vertikala eller
horisontella ramar innehållande ett
sextiotal meter film. Ramarna passerade
