240

VETENSKAPEN OCH LIVET

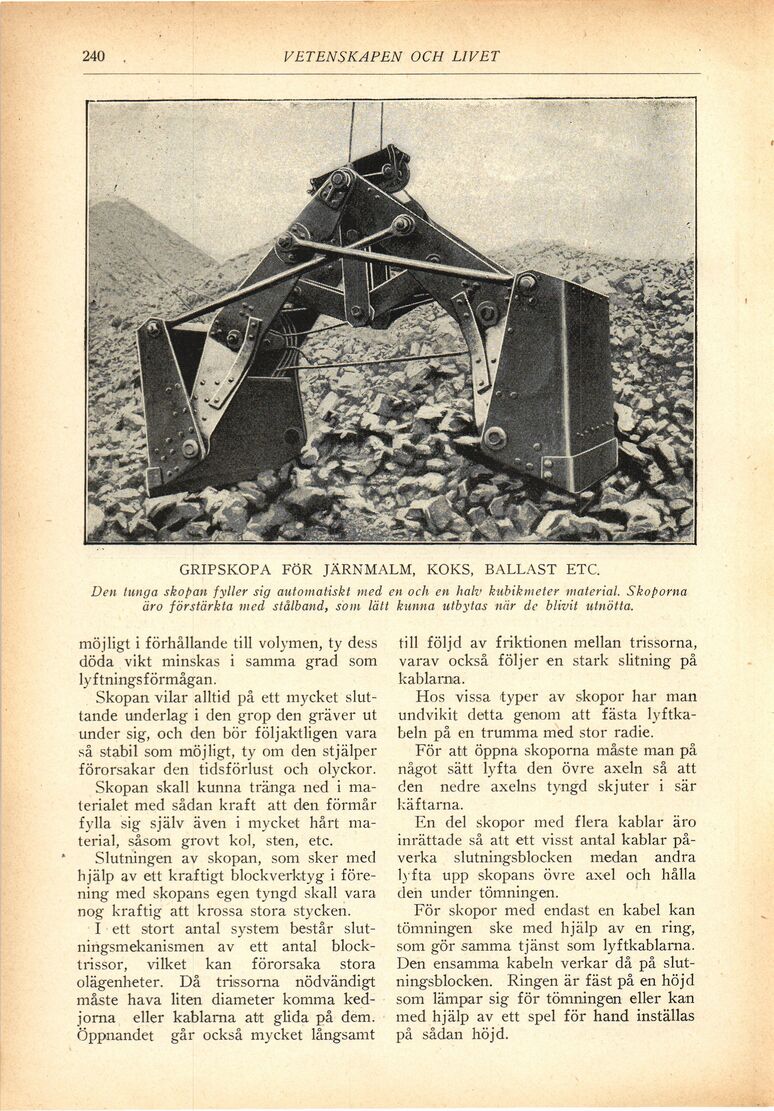

GRIPSKOPA FÖR JÄRNMALM, KOKS, BALLAST ETC.

Den tunga skopan fyller sig automatiskt med en och en halv kubikmeter material. Skoporna
äro förstärkta med stålband, som lätt kunna utbytas när de blivit utnötta.

möjligt i förhållande till volymen, ty dess
döda vikt minskas i samma grad som
lyftningsförmågan.

Skopan vilar alltid på ett mycket
sluttande underlag i den grop den gräver ut
under sig, och den bör följaktligen vara
så stabil som möjligt, ty om den stjälper
förorsakar den tidsförlust och olyckor.

Skopan skall kunna tränga ned i
materialet med sådan kraft att den förmår
fylla sig själv även i mycket hårt
material, såsom grovt kol, sten, etc.

Slutningen av skopan, som sker med
hjälp av ett kraftigt blockverktyg i
förening med skopans egen tyngd skall vara
nog kraftig att krossa stora stycken.

I ett stort antal system består
slut-nirigsmekanismen av ett antal
blocktrissor, vilket kan förorsaka stora
olägenheter. Då trissorna nödvändigt
måste hava liten diameter komma
kedjorna eller kablarna att glida på dem.
Öppnandet går också mycket långsamt

till följd av friktionen mellan trissorna,
varav också följer en stark slitning på
kablarna.

Hos vissa typer av skopor har man
undvikit detta genom att fästa
lyftkabeln på en trumma med stor radie.

För att öppna skoporna måste man på
något sätt lyfta den övre axeln så att
den nedre axelns tyngd skjuter i sär
käftarna.

En del skopor med flera kablar äro
inrättade så att ett visst antal kablar
påverka slutningsblocken medan andra
lyfta upp skopans övre axel och hålla
deri under tömningen.

För skopor med endast en kabel kan
tömningen ske med hjälp av en ring,
som gör samma tjänst som lyftkablarna.
Den ensamma kabeln verkar då på
slutningsblocken. Ringen är fäst på en höjd
som lämpar sig för tömningen eller kan
med hjälp av ett spel för hand inställas
på sådan höjd.
