380
VETENSKAPEN OCH LIVET
Slicks maskin är byggd på ett
särdeles kraftigt fundament. Matriserna
äro fästa vid de cylindriska delarna
D och E. Bakom D finns en
hydraulisk press T med 0,965 meters
diameter på kolven, viiken rör sig i
cylindern F. Vattentrycket i denna
cylinder kan överstiga 200 kilo pr kvcm.
Kolven trycker med omkring 1360
ända, vilken utvecklar 1000 till 2000
hästkrafter. Maskinens konstruktion
framgår åskådligt av figuren på sidan
Hjulet tages ut ur valsmaskinen
och stansas i mitten, varjämte
överflödig metall hyvlas bort. Dessa
båda operationer ske i en
specialmaskin, som har ett stort roterande
horisontellt bord, på vilket hjulet lägges

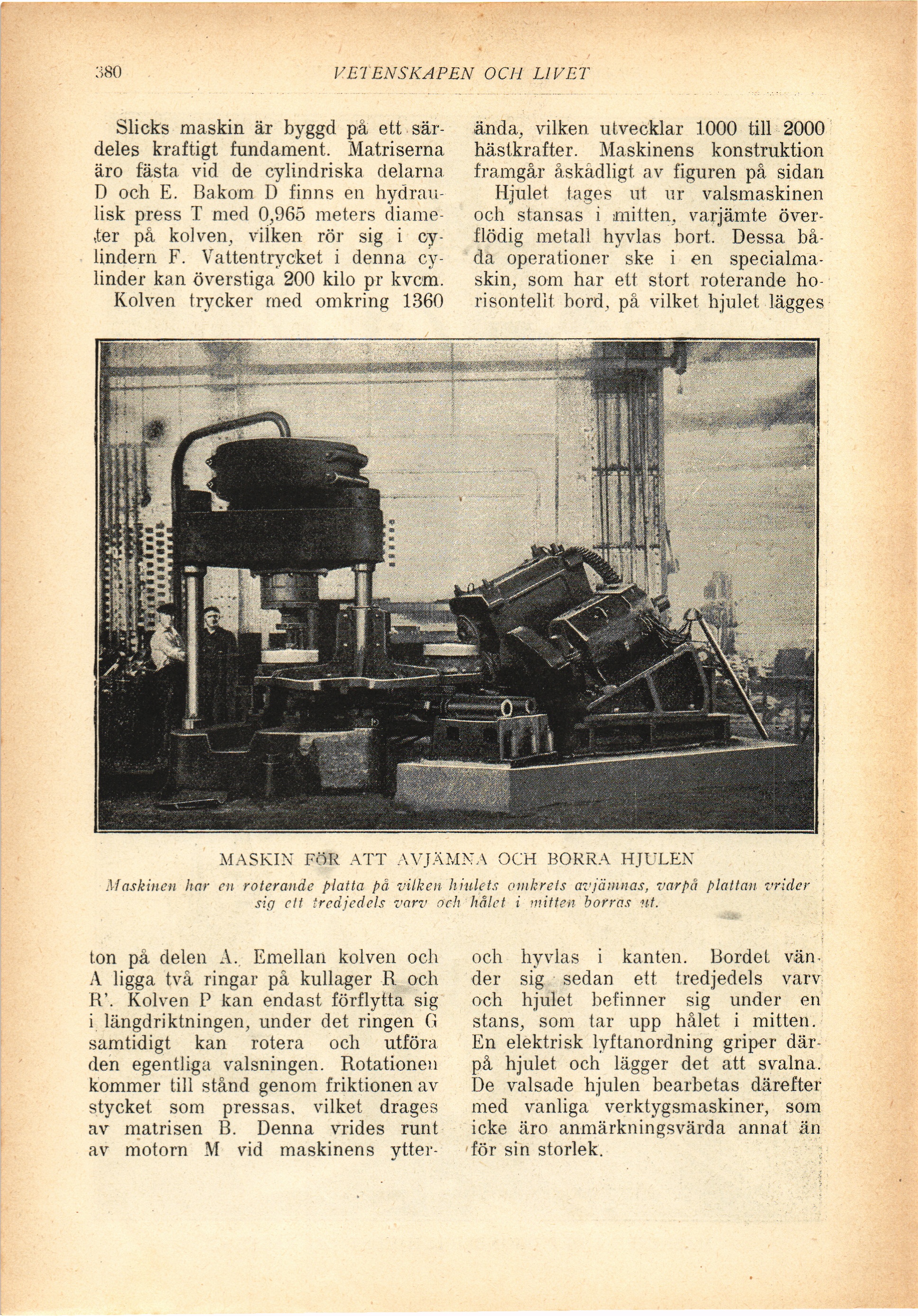

MASKIN Föft ATT AVJÄMNA OCH BORRA HJULEN
Maskinen har en roterande platta på vilken h inlets omkrets av jämnas, varpå plattan vrider
sig ett tredjedels vnrv och hålet i mitten borras ut.
ton på delen A. Emellan kolven och
A ligga två ringar på kullager R och
R\ Kolven P kan endast förflytta sig
i längdriktningen, under det ringen G
samtidigt kan rotera och utföra
den egentliga Valsningen. Rotationen
kommer till stånd genom friktionen av
stycket som pressas, vilket drages
av matrisen B. Denna vrides runt
av motorn M vid maskinens ytter-
och hyvlas i kanten. Bordet
vänder sig sedan ett tredjedels varv
och hjulet befinner sig under en
stans, som tar upp hålet i mitten.
En elektrisk lyftanordning griper
därpå hjulet och lägger det att svalna.
De valsade hjulen bearbetas därefter
med vanliga verktygsmaskiner, som
icke äro anmärkningsvärda annat än
’för sin storlek.
