co> 99.
Brytere med eksplosionskammere.
kammer.

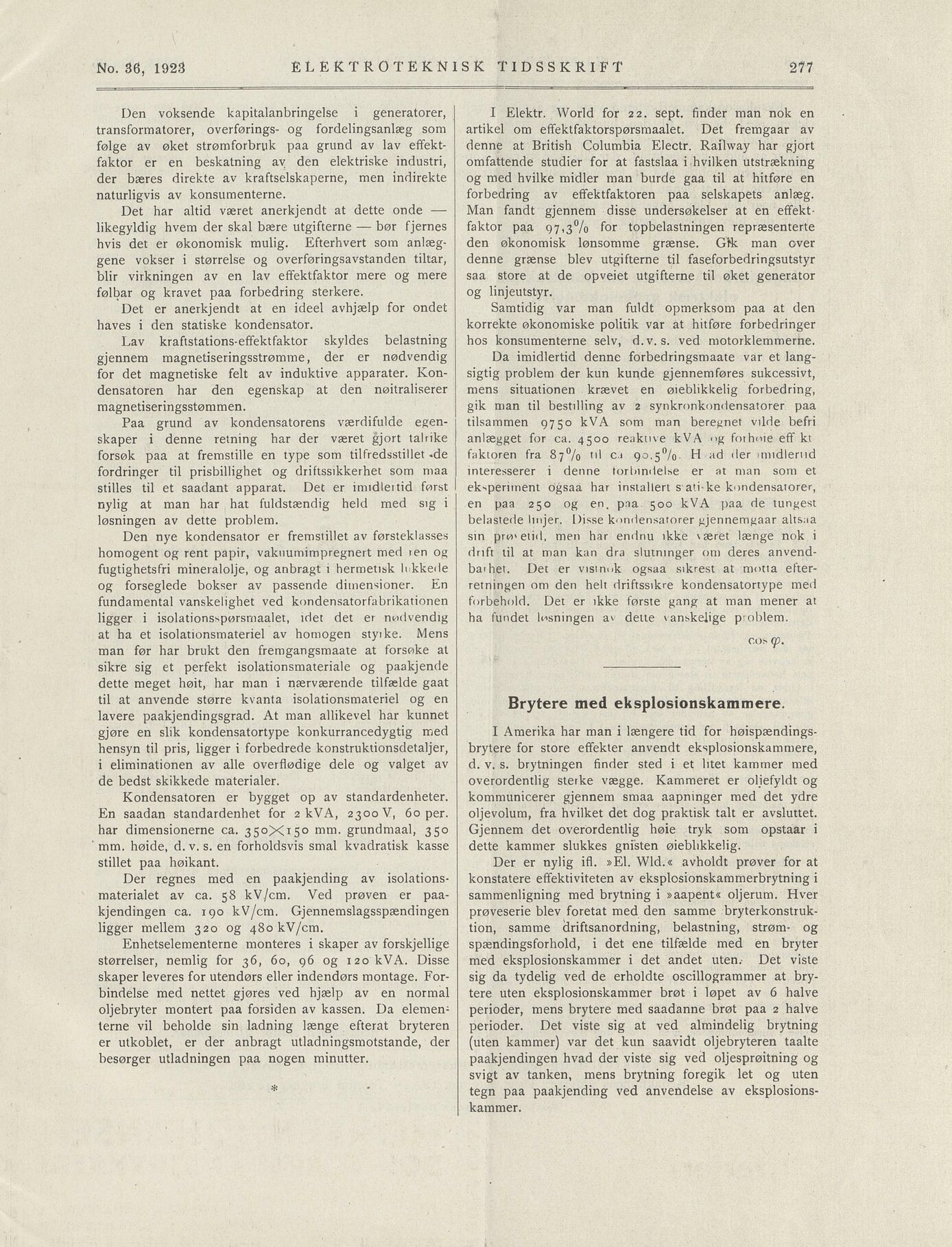

ELEKTROTEKNISK TIDSSKRIFT
No. 36, 1923
Den voksende kapitalanbringelse i generatorer,
transformatorer, overførings- og fordelingsanlæg som
følge av øket strømforbruk paa grund av lav effekt
faktor er en beskatning ay den elektriske industri,
der bæres direkte av kraftselskaperne, men indirekte
naturligvis av konsumenterne.
I Elektr. World for 22. sept. finder man nok en
artikel om effektfaktorspørsmaalet. Det fremgaar av
denne at British Columbia Electr. Railway har gjort
omfattende studier for at fastslaa i hvilken utstrækning
og med hvilke midler man burde gaa til at hitføre en
forbedring av effektfaktoren paa selskapets anlæg.
Man fandt gjennem disse undersøkelser at en effekt
faktor paa 97,3% for topbelastningen repræsenterte
den økonomisk lønsomme grænse. Glk man over
denne grænse blev utgifterne til faseforbedringsutstyr
saa store at de opveiet utgifterne til øket generator
og linjeutstyr.
Det har altid været anerkjendt at dette onde —
likegyldig hvem der skal bære utgifterne — bør fjernes
hvis det er økonomisk mulig. Efterhvert som anlæg
gene vokser i størrelse og overføringsavstanden tiltar,
blir virkningen av en lav effektfaktor mere og mere
følbar og kravet paa forbedring sterkere.
Det er anerkjendt at en ideel avhjælp for ondet
haves i den statiske kondensator.
Samtidig var man fuldt opmerksom paa at den
korrekte økonomiske politik var at hitføre forbedringer
hos konsumenterne seiv, d.v. s. ved motorklemmerne.
Lav kraftstations-effektfaktor skyldes belastning
gjennem magnetiseringsstrømme, der er nødvendig
for det magnetiske felt av induktive apparater. Kon
densatoren har den egenskap at den nøitraliserer
raagnetiseringsstømmen.
Da imidlertid denne forbedringsraaate var et lang
sigtig problem der kun kunde gjennemføres sukcessivt,
mens situationen krævet en øiebhkkelig forbedring,
gik man til bestilling av 2 synkrnnkondensatorer paa
tilsammen 9750 kVA som man beregnet vilde befri
anlægget for ca. 4500 reaktive kVA øg forhøie eff kt
faktoren fra 87% til c.i 90,5%. H ad der imidlertid
interesserer i denne forbindelse er at man som et
eksperiment ogsaa har installert s ati-ke kondensatorer,
en paa 250 og en, pna 500 kVA paa de tungest
belastede linjer. Disse kondensatorer gjennemgaar altsaa
sin pr«*etid, men har endnu ikke \ æret længe nok i
drift til at man kan dra slutninger om deres anvend
baihet. Det er vist nok ogsaa sikrest at motta efter
retningen om den helt driftssikre kondensatortype med
forbehold. Det er ikke første gang at man mener at
ha fundet lösningen av delte vanskehge problem.
Paa grund av kondensatorens værdifulde egen
skaper i denne retning har der været gjort talrike
forsøk paa at fremstille en type som tilfredsstillet -de
fordringer til prisbillighet og driftssikkerhet som maa
stilles til et saadant apparat. Det er imidleitid først
nylig at man har hat fuldstændig held med sig i
løsningen av dette problem.
Den nye kondensator er fremsiillet av førsteklasses
homogent og rent papir, vaknumimpregnert med ren og
fugtighetsfri mineralolje, og anbragt 1 hermetisk h kkede
og forseglede bokser av passende dimensioner. En
fundamental vanskelighet ved kondensatorfabrikationen
ligger i isolationsspørsmaalet, idet det er nødvendig
at ha et isolationsmateriel av homogen styike. Mens
man før har brukt den fremgangsmaate at forsøke at
sikre sig et perfekt isolationsmateriale og paakjende
dette meget høit, har man i nærværende tilfælde gaat
til at anvende større kvanta isolationsmateriel og en
lavere paakjendingsgrad. At man allikevel har kunnet
gjøre en slik kondensatortype konkurrancedygtig med
hensyn til pris, ligger i forbedrede konstruktionsdetaljer,
i eliminationen av alle overflødige dele og valget av
de bedst skikkede materialer.
I Amerika har man i længere tid for høispændings
brytere for store effekter anvendt eksplosionskammere,
d. v. s. brytningen finder sted i et htet kammer med
overordentlig sterke vægge. Kammeret er oljefyldt og
kommunicerer gjennem smaa aapninger med det ydre
oljevolum, fra hvilket det dog praktisk talt er avsluttet.
Gjennem det overordentlig høie tryk som opstaar i
dette kammer slukkes gnisten øiebhkkelig.
Kondensatoren er bygget op av standardenheter.
En saadan standardenhet for 2 kVA, 2300 V, 60 per.
har dimensionerne ca. 350X150 mm. grundmaal, 350
mm. høide, d.v. s. en forholdsvis smal kvadratisk kasse
stillet paa høikant. Der er nylig ifl. »El. Wld.« avholdt prøver for at
konstatere effektiviteten av eksplosionskammerbrytning i
sammenligning med brytning i »aapent« oljerum. Hver
prøveserie blev foretat med den samme bryterkonstruk
tion, samme clriftsanordning, belastning, strøm- og
spændingsforhold, i det ene tilfælde med en bryter
med eksplosionskammer i det andet uten. Det viste
sig da tydelig ved de erholdte oscillogrammer at bry
tere uten eksplosionskammer brøt i løpet av 6 halve
perioder, mens brytere med saadanne brøt paa 2 halve
perioder. Det viste sig at ved almindelig brytning
(uten kammer) var det kun saavidt oljebryteren taalte
paakjendingen hvad der viste sig ved oljesprøitning og
svigt av tanken, mens brytning foregik let og uten
tegn paa paakjending ved anvendelse av eksplosions-
Der regnes med en paakjending av isolations
materialet av ca. 58 kV./cm. Ved prøven er paa
kjendingen ca. 190 kV/cm. Gjennemslagsspændingen
ligger mellem 320 og 480 kV/cm.
Enhetselementerne monteres i skaper av forskjellige
størrelser, nemlig for 36, 60, 96 og 120 kVA. Disse
skaper leveres for utendørs eller indendørs montage. For
bindelse med nettet gjøres ved hjælp av en normal
oljebryter montert paa forsiden av kassen. Da elemem
terne vil beholde sin ladning længe efteråt bryteren
er utkoblet, er der anbragt utladningsmotstande, der
besørger utladningen paa nogen minutter.
277
