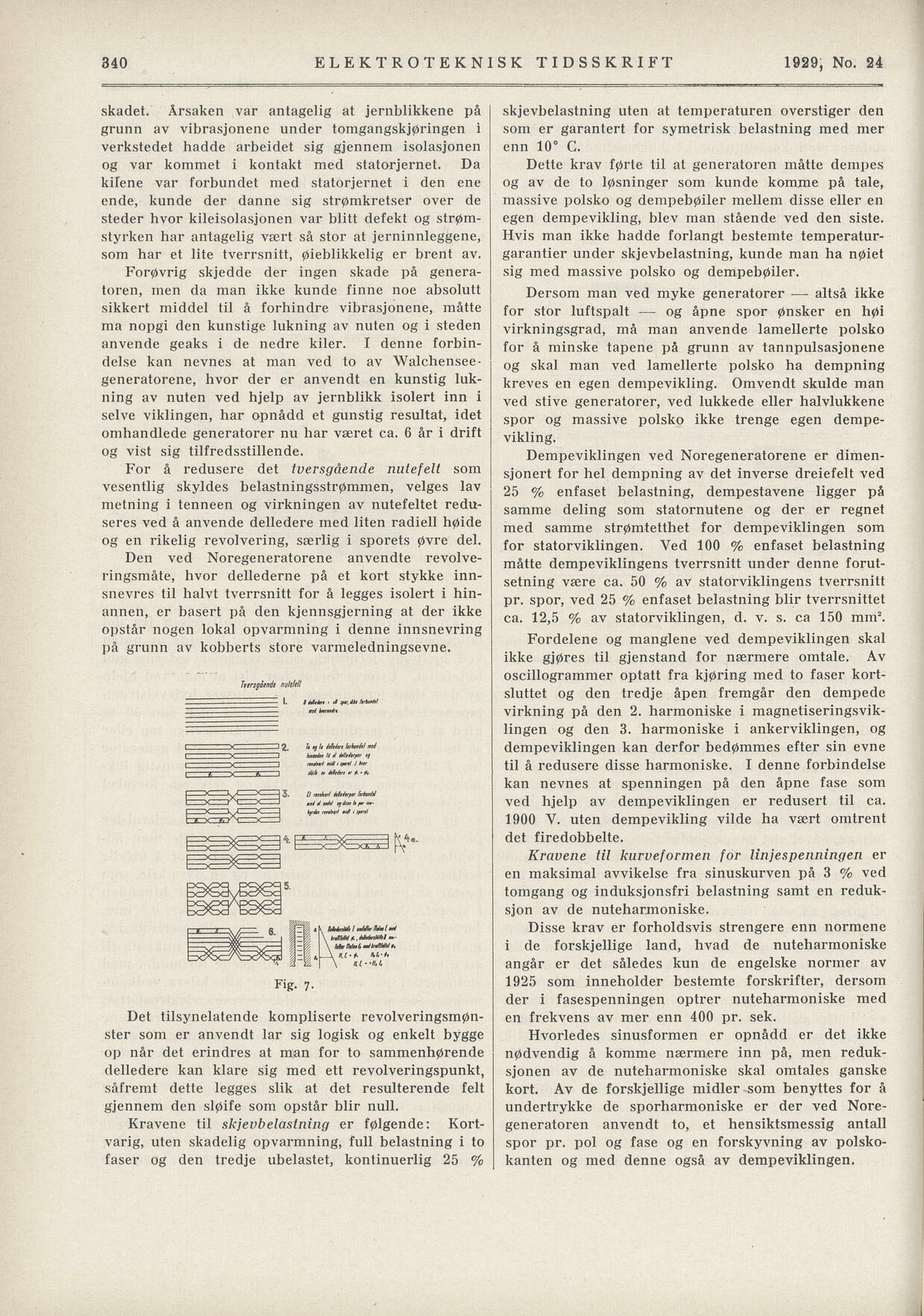

| • | nn^,r* MiJtrfir fmMJ
| X 1 ijrJii rmhiH mé 1 Jftnl
Tversgående nulefefl
I. / Midirt i»/ Vi/ /f/Wr/
ati Irnmdn
2. htj !• Mtém hrhmM mi
hiudn H é Mthrfar tf
mdrtrl rui! / jftrtf J kttr
Mb n åMm r *. • f,
J / / C * MténtUt I tmfJUr flémlmV
–&0 ’ | | \ MMMt.ékMsht
—I Z H \AftrMuf, mikMH*
1929, No. 24
ELEKTROTEKNISK TIDSSKRIFT
skjevbelastning uten at temperaturen overstiger den
som er garantert for symetrisk belastning med mer
enn 10° C.
skadet. Årsaken var antagelig at jernblikkene på
grunn av vibrasjonene under tomgangskjøringen i
verkstedet hadde arbeidet sig gjennem isolasjonen
og var kommet i kontakt med statorjernet. Da
kifene var forbundet med statorjernet i den ene
ende, kunde der danne sig strømkretser over de
steder hvor kileisolasjonen var blitt defekt og strøm
styrken har antagelig vært så stor at jerninnleggene,
som har et lite tverrsnitt, øieblikkelig er brent av.
Dette krav førte til at generatoren måtte dempes
og av de to løsninger som kunde komme på tale,
massive polsko og dempebøiler mellem disse eller en
egen dempevikling, blev man stående ved den siste.
Hvis man ikke hadde forlangt bestemte temperatur
garantier under skjevbelastning, kunde man ha nøiet
sig med massive polsko og dempebøiler.
Forøvrig skjedde der ingen skade på genera
toren, men da man ikke kunde finne noe absolutt
sikkert middel til å forhindre vibrasjonene, måtte
ma nopgi den kunstige lukning av nuten og i steden
anvende geaks i de nedre kiler. I denne forbin
delse kan nevnes at man ved to av Walchensee
generatorene, hvor der er anvendt en kunstig luk
ning av nuten ved hjelp av jernblikk isolert inn i
selve viklingen, har opnådd et gunstig resultat, idet
omhandlede generatorer nu har været ca. 6 år i drift
og vist sig tilfredsstillende.
Dersom man ved myke generatorer — altså ikke
for stor luftspalt — og åpne spor ønsker en høi
virkningsgrad, må man anvende lamellerte polsko
for å minske tåpene på grunn av tannpulsasjonene
og skal man ved lamellerte polsko ha dempning
kreves en egen dempevikling. Omvendt skulde man
ved stive generatorer, ved lukkede eller halvlukkene
spor og massive polsko ikke trenge egen dempe
vikling.
Dempeviklingen ved Noregeneratorene er dimen
sjonert for hel dempning av det inverse dreiefelt ved
25 % enfaset belastning, dempestavene ligger på
samme deling som statornutene og der er regnet
med samme strømtetthet for dempeviklingen som
for statorviklingen. Ved 100 % enfaset belastning
måtte derapeviklingens tverrsnitt under denne forut
setning være ca, 50 % av statorviklingens tverrsnitt
pr. spor, ved 25 % enfaset belastning blir tverrsnittet
ca. 12,5 % av statorviklingen, d. v. s. ca 150 mm2.
For å redusere det tversgående nutefelt som
vesentlig skyldes belastningsstrømmen, velges lav
metning i tenneen og virkningen av nutefeltet redu
seres ved å anvende delledere med liten radiell høide
og en rikelig revolvering, særlig i sporets øvre del.
Den ved Noregeneratorene anvendte revolve
ringsmåte, hvor dellederne på et kort stykke inn
snevres til halvt tverrsnitt for å legges isolert i hin
annen, er basert på den kjennsgjerning at der ikke
opstår nogen lokal opvarmning i denne innsnevring
på grunn av kobberts store varmeledningsevne.
Fordelene og manglene ved dempeviklingen skal
ikke gjøres til gjenstand for nærmere omtale. Av
oscillogrammer optatt fra kjøring med to faser kort
sluttet og den tredje åpen fremgår den dempede
virkning på den 2. harmoniske i magnetiseringsvik
lingen og den 3. harmoniske i ankerviklingen, og
dempeviklingen kan derfor bedømmes efter sin evne
til å redusere disse harmoniske. I denne forbindelse
kan nevnes at spenningen på den åpne fase som
ved hjelp av dempeviklingen er redusert til ca.
1900 V. uten dempevikling vilde ha vært omtrent
det firedobbelte.
Kravene til kurvefonnen for linjespenningen er
en maksimal avvikelse fra sinuskurven på 3 % ved
tomgang og induksjonsfri belastning samt en reduk
sjon av de nuteharmoniske.
Disse krav er forholdsvis strengere enn normene
i de forskjellige land, hvad de nuteharmoniske
angår er det således kun de engelske normer av
1925 som inneholder bestemte forskrifter, dersom
der i fasespenningen optrer nuteharmoniske med
en frekvens av mer enn 400 pr. sek.
Det tilsynelatende kompliserte revolveringsmøn
ster som er anvendt lar sig logisk og enkelt bygge
op når det erindres at man for to sammenhørende
delledere kan klare sig med ett revolveringspunkt,
såfremt dette legges slik at det resulterende felt
gjennem den sløife som opstår blir null.
Hvorledes sinusformen er opnådd er det ikke
nødvendig å komme nærmere inn på, men reduk
sjonen av de nuteharmoniske skal omtales ganske
kort. Av de forskjellige midler som benyttes for å
undertrykke de sporharmoniske er der ved Nore
generatoren anvendt to, et hensiktsmessig antall
spor pr. pol og fase og en forskyvning av polsko
kanten og med denne også av dempeviklingen.
Kravene til skjevbelastning er følgende: Kort
varig, uten skadelig opvarmning, full belastning i to
faser og den tredje ubelastet, kontinuerlig 25 %
Fig. 7.
340
