MEDDELELSER FRA:
Standard Electric
Juni 1931 No. 87
HØITTALERANLEGG.
muliggjør parallellkobling av begge forsterkeres inn
gangsside.
Høittaleranlegg, som nu er blitt så å si uund
værlig ved større møter, demonstrasjoner eller lig
nende, har nu også holdt sitt inntog i hoteller og
sykehus. En beskrivelse av et anlegg, som nylig er
levert til Helsingfors stads tuberkulosehjem, vil derfor
muligens være av interesse.
Forsterkerne er 3-trins forsterkere med siste trin
koblet i mottakt og den maksimale avgivne ufor
vrengte vekselstrømseffekt er for den ene forsterker
(I) ca. 8 Walt og den anen (II) ca. 16 Watt. Da de
to forsterkeres inngangs- og utgangssider er elektrisk
helt adskilt, kan der samtidig utsendes to forskjellige
programmer. Signalene fra hver forsterker føres til
en spesiell auto-transformator med 11 uttapninger
og herfrå til 2 sett 11-punktsvendere for regulering
av lydstyrken på de 6 utgående grupper. Fra 11-
punktsvenderne, hvorav der altså for hver gruppe
finnes 2 stykker, en for hver forsterker, føres sig
nalene over en nøkkel som muliggjør gruppens inn
kobling til enten den ene eller den annen forsterker,
over en transformator og ut. Lydstyrken i en gruppe
kan således ved hjelp av 11-punktsvendere regulcres
uavhengig av lydstyrken i de andre grupper.
Anlegget består av 2 raottagere, en for lokal og
en for fjern-mottagning, 2 separate forsterkere og de
nødvendige kontrollorganer for strømforsyning og
for de inn- og utgående signaler, alt montert på to
ca. 2 m. høie stativer. Dessuten hører der til anleg
get en motorgenerator og en 4 Volts akkumulator
som leverer alle nødvendige strømmer og spenninger.
I fig. 1 er gjengitt prinsippskjeraa for anlegget.
Av dette sees at foruten de 2 før nevnte raottagere
er anlegget dessuten beregnet for tilkobling av en
kortbølgeraottager, en mikrofon og en elektrisk gramo
fon for gjengivelse av gramofonplater.
Anlegget er dessuten selvfølgelig forsynt med de
nødvendige brytere, sikringer, måleinstruraentcr for
anodestrøm og glødespenning til hver av de 2 for
sterkere, samt jacker for kontrollering av de ut
sendte signaler.
Ved hjelp av 5 nøkler kan hvilkesomhelst av
disse apparater kobles til enten den ene eller den
annen av de 2 forsterkere og disse nøkler er slik
forbundet at det er umulig å koble mere enn elt
apparat ad gangen til hver forsterker. En 6. nøkkel

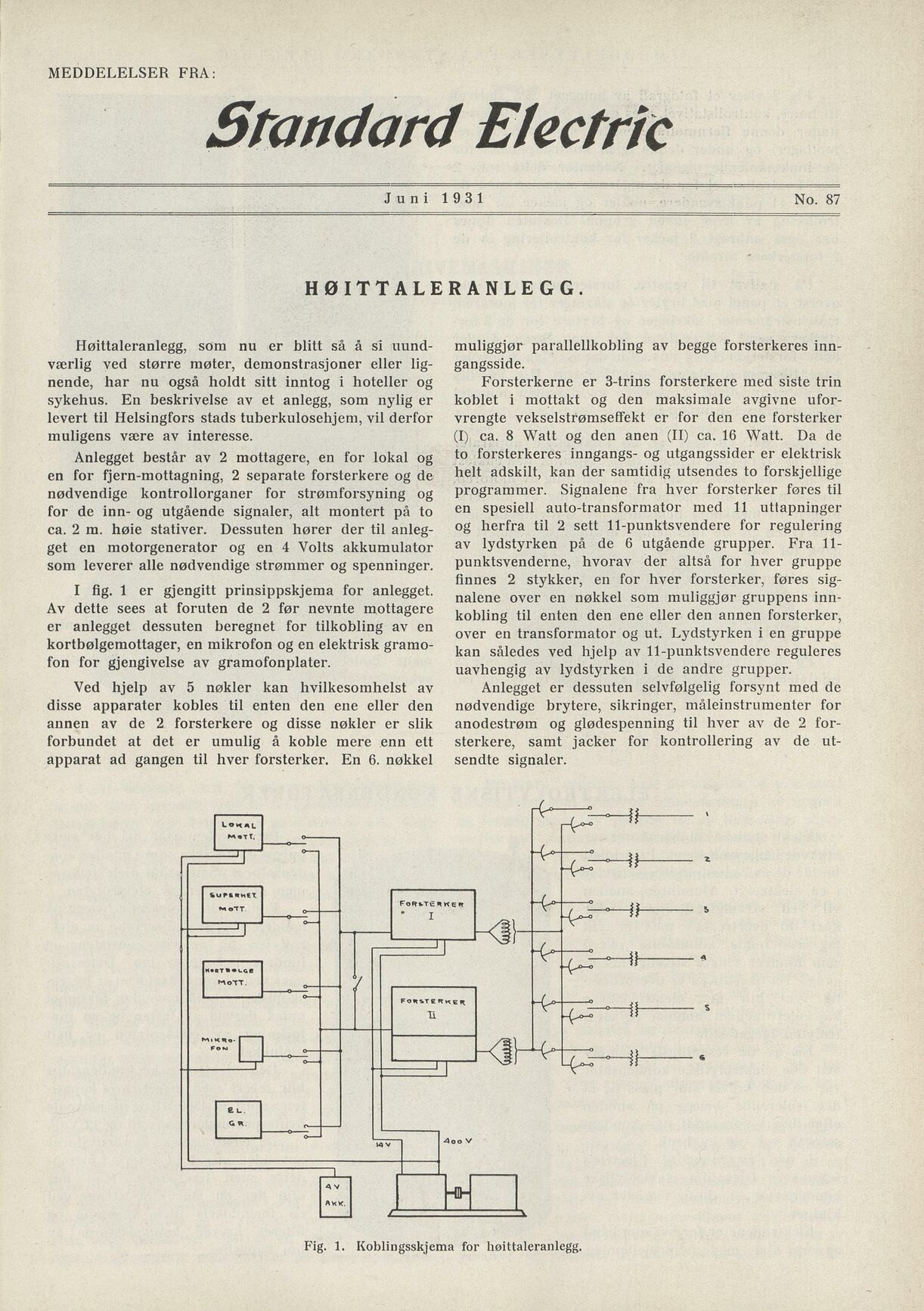

Fig. 1. Koblingsskjema for høittaleranlegg.
i—i
Lokal
«TT. o
n==rJ “i *— *
IUfSOHÉT " /
FoßfcT(EAKEA ° **
MoTT • i -Co-Z ° H b
„_-<}}—^
, i i XS) j
i 1 I -)f
KiIT««LQB
mott. d /
F"i,t,KE’ "I-o S
H —Po—O «$
El,
Ck *. c
Wn 4ooV
~i .1
Av -DH
AKK,
l , . ... Ia
