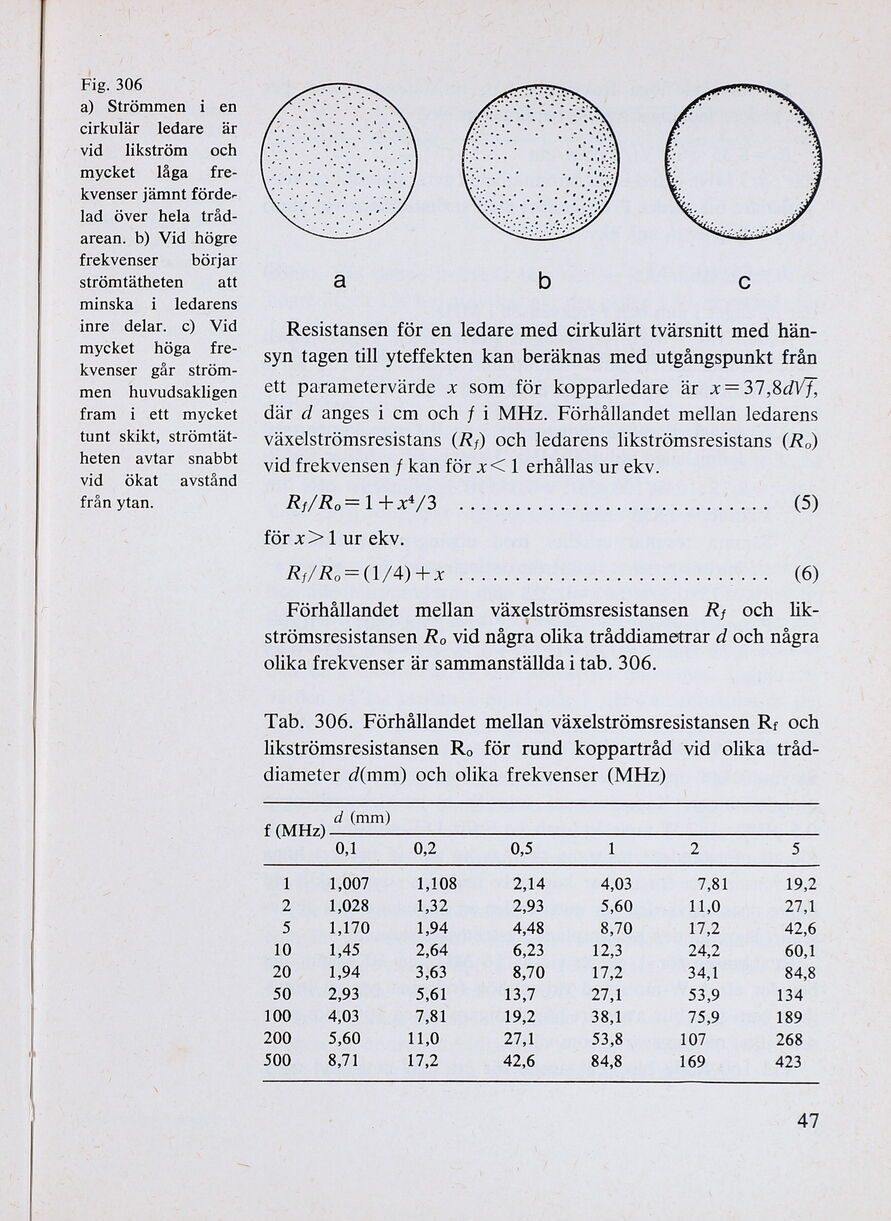

Fig. 306
a) Strömmen i en
cirkulär ledare är
vid likström «och
mycket låga fre-
kvenser jämnt förde-
lad över hela tråd-
arean. b) Vid högre
frekvenser börjar
strömtätheten att
minska i ledarens
inre delar. c) Vid
mycket höga fre-
kvenser går ström-
men huvudsakligen
fram i ett mycket
tunt skikt, strömtät-
heten avtar snabbt
vid ökat avstånd
från ytan.
a b G
Resistansen för en ledare med cirkulärt tvärsnitt med hän-
syn tagen till yteffekten kan beräknas med utgångspunkt från
ett parametervärde x som för kopparledare är x=37,8dVf,
där d anges i cm och f i MHz. Förhållandet mellan ledarens
växelströmsresistans (Rs) och ledarens likströmsresistans (R.)
vid frekvensen f kan för x< 1 erhållas ur ekv.
NR AINO ana LE Ta Sn oa RA (5)
för x> 1 ur ekv.
NGAN = (CLAAS EG SS RATE EN SE RM OR (6)
Förhållandet mellan växelströmsresistansen Ry; och lik-
strömsresistansen R, vid några olika tråddiametrar d och några
olika frekvenser är sammanställda i tab. 306.
Tab. 306. Förhållandet mellan växelströmsresistansen R; och
likströmsresistansen R. för rund koppartråd vid olika tråd-
diameter d(mm) och olika frekvenser (MHz)
d (mm)
f (MHz)
0,1 0,2 0,5 1 2 5
1 1,007 1,108 2,14 4,03 7,81 19,2
2 1,028 I S22 2,93 5,60 11,0 2
5 1,170 1,94 4,48 8,70 152 42,6
10 1,45 2,64 6,23 [253 24,2 60,1
20 1,94 3,63 8,70 15752 34,1 84,8
50 2,93 5,61 i 2151 53,9 134
100 4,03 7,81 19,2 38,1 7SK9 189
200 5,60 11,0 2161 53,8 107 268
500 8,71 752 42,6 84,8 169 423
47
