aluminium; ovanpå detta påföres ett tunt oxidskikt, vanligen av
kiseloxid, SiO. Se fig. 411 a. Denna oxid har i tunna skikt en
elektricitetskonstant £=5,5—7 och en förlustfaktor tgå=5-
:107>. Ovanpå oxidskiktet påföres sedan ytterligare ett alumi-
niumskikt, som utgör kondensatorns andra belägg.
Man arbetar med skikttjocklekar ner till ca 5 um, vilket ger
en genomslagshållfasthet av 40 V; man får då en kapacitans
per cm? som enligt en av beräkningsformlerna i fig. 402 blir
EKA INET VISTGO/SEOT LOSE:
I fig. 412 visas en kurva som för kvadratiska tunnfilmkon-
densatorer anger kapacitansen som funktion av kondensator-
beläggens bredd b. Kurvan gäller för ett dielektrikum som ger
kapacitansen 9000 pF/cm?. De kapacitansvärden som kan
erhållas i tunnfilmkretsar av mikrotyp håller sig mellan 10 pF
ock 2SmhE.
Integrerade tunnfilmkondensatorer utföres också med halv-
ledarmaterial som substrat. Därvid användes kiseloxid som di-
elektrikum mellan ett aluminiumbelägg och ett i halvledarma-
terialet genom diffusion anordnat ledande skikt. Se fig. 411 b.
Dessa integrerade tunnfilmkondensatorer benämnes MOS-kon-
densatorer (M för metall, O för oxid och S för halvledare —
”semiconductor” på engelska). Oxidskiktets tjocklek är av stor-
leksordningen ca 0,5 um, och med dielektricitetskonstanten ca
4 för kiseloxid erhålles enligt en av beräkningsformlerna i fig.
402
78
Spärrzkikt

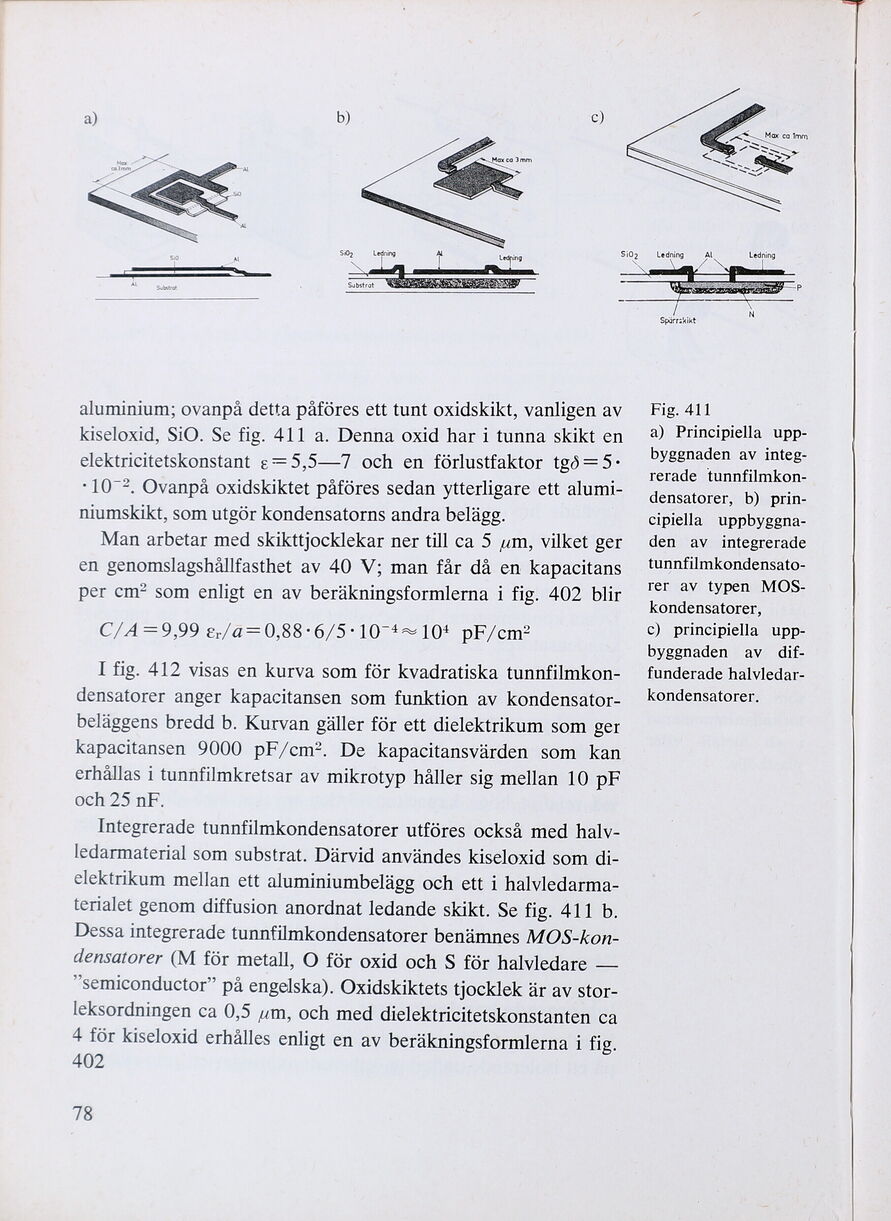

Fig. 411
a) Principiella upp-
byggnaden av integ-
rerade tunnfilmkon-
densatorer, b) prin-
cipiella uppbyggna-
den av integrerade
tunnfilmkondensato-
rer av typen MOS-
kondensatorer,
c) principiella upp-
byggnaden av dif-
funderade halvledar-
kondensatorer.
