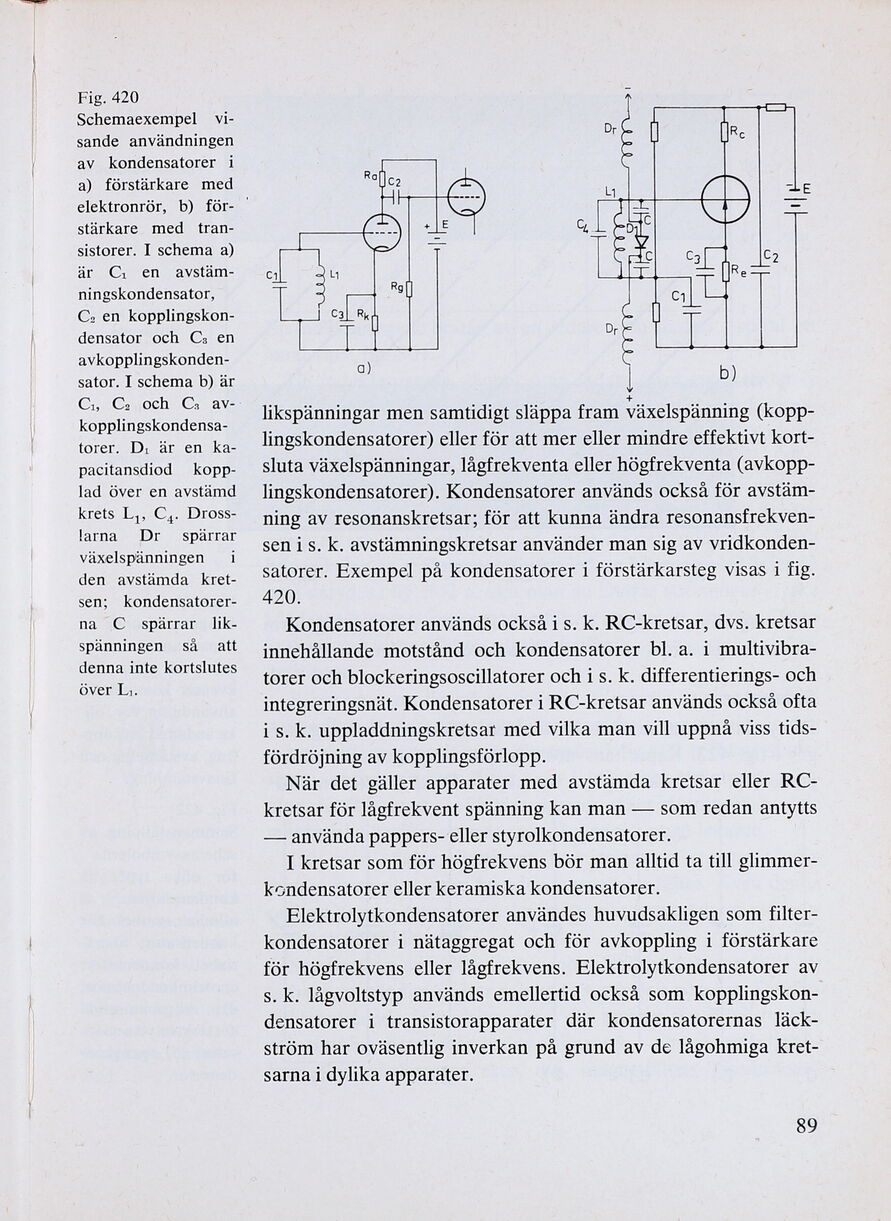

Fig. 420
Schemaexempel = vi-
sande användningen
av kondensatorer i
a) förstärkare med
elektronrör, b) för-
stärkare med tran-
sistorer. I schema a)
är CC; en avstäm-
ningskondensator,
Ca en kopplingskon-
densator och Cs: en
avkopplingskonden-
sator. I schema b) är
C:;, C2 och Cs av-
kopplingskondensa-
torer. Di är en ka-
pacitansdiod kopp-
lad över en avstämd
krets L,, C,. Dross-
larna Dr spärrar
växelspänningen = i
den avstämda kret-
sen; kondensatorer-
na C spärrar lik-
spänningen så att
denna inte kortslutes
över L..
ELI
| D)
likspänningar men samtidigt släppa fram växelspänning (kopp-
lingskondensatorer) eller för att mer eller mindre effektivt kort-
sluta växelspänningar, lågfrekventa eller högfrekventa (avkopp-
lingskondensatorer). Kondensatorer används också för avstäm-
ning av resonanskretsar; för att kunna ändra resonansfrekven-
sen is. k. avstämningskretsar använder man sig av vridkonden-
satorer. Exempel på kondensatorer i förstärkarsteg visas i fig.
420.
Kondensatorer används också i s. k. RC-kretsar, dvs. kretsar
innehållande motstånd och kondensatorer bl. a. i multivibra-
torer och blockeringsoscillatorer och i s. k. differentierings- och
integreringsnät. Kondensatorer i RC-kretsar används också ofta
i s. k. uppladdningskretsar med vilka man vill uppnå viss tids-
fördröjning av kopplingsförlopp.
När det gäller apparater med avstämda kretsar eller RC-
kretsar för lågfrekvent spänning kan man — som redan antytts
— använda pappers- eller styrolkondensatorer.
I kretsar som för högfrekvens bör man alltid ta till glimmer-
kondensatorer eller keramiska kondensatorer.
Elektrolytkondensatorer användes huvudsakligen som filter-
kondensatorer i nätaggregat och för avkoppling i förstärkare
för högfrekvens eller lågfrekvens. Elektrolytkondensatorer av
s. k. lågvoltstyp används emellertid också som kopplingskon-
densatorer i transistorapparater där kondensatorernas läck-
ström har oväsentlig inverkan på grund av de lågohmiga kret-
sarna 1 dylika apparater.
89
